АВ-60-0,1 РП , АВ6001РП, АВ 60 0 1 РП
Установки для испытания основной изоляции кабеля из сшитого полиэтилена

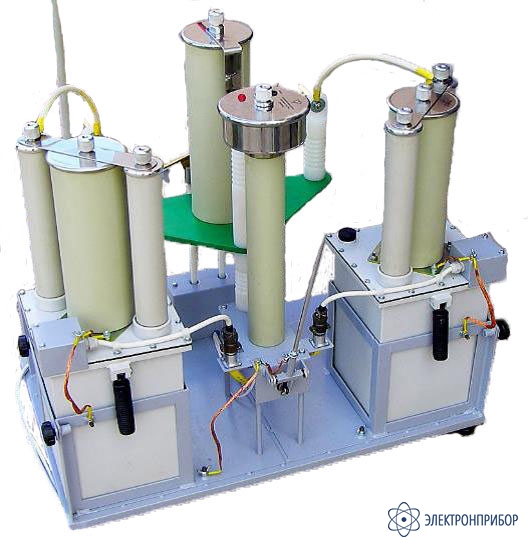

АВ-60-0,1 РП — аппарат высоковольтный испытательный (для испытания изоляции кабеля СНЧ)
Код товара: 63816-
Назначение аппарата высоковольтного испытательного (для испытания изоляции кабеля СНЧ) АВ-60-0,1 РП:
Аппарат высоковольтный АВ-60-0,1 РП предназначен для получения испытательного напряжения частотой 0,1 и 0,05 Гц. амплитудой до 45 кВ (В частности для испытания кабелей из сшитого полиэтилена) и испытания объектов постоянным напряжением величиной до 45 кВ.
Аппарат АВ-45-0,1РП позволяет проводить испытания без постороннего источника высокого напряжения позволяет понижать сопротивление места повреждения оболочки кабеля из сшитого полиэтилена и определять расстояние до места повреждения в относительных величинах.
АВ-60-0,1 РП состоит из отдельных блоков, что позволяет его эксплуатировать в трех режимах:
- стационарно (закрепленным на стенде);
- в составе передвижной электролаборатории;
- в переносном.
-
-
Технические характеристики аппарата высоковольтного испытательного (для испытания изоляции кабеля СНЧ) АВ-60-0,1 РП:
Параметр Значение Выходное знакопеременное напряжение, кВ 1-60 Частота выходного напряжения, Гц 0,1; 0,05 Форма испытательного напряжения косинусно-прямоугольная Максимальная емкость объекта испытания, мкф 3,5 Время непрерывной работы, ч 1 Относительная погрешность измерения высокого напряжения, % 3 Масса, кг, не более 120 Срок службы, лет 10 -
Комплект поставки АВ-60-0,1 РП
№ Наименование Количество 1 Блок управления АВ-60-01-БУ 1 2 Блок высоковольтный АВ-60-01-БВ1 и АВ-60-01-БВ2 2 3 Милливольтметр МВР-03 1 4 Комплект кабелей и проводов 1 5 Коммутатор высоковольтный АВ-60-01-КВ 1 6 Изоляционная подставка 2 7 Руководство по эксплуатации 1 -
