Установки для испытания основной изоляции кабеля из сшитого полиэтилена

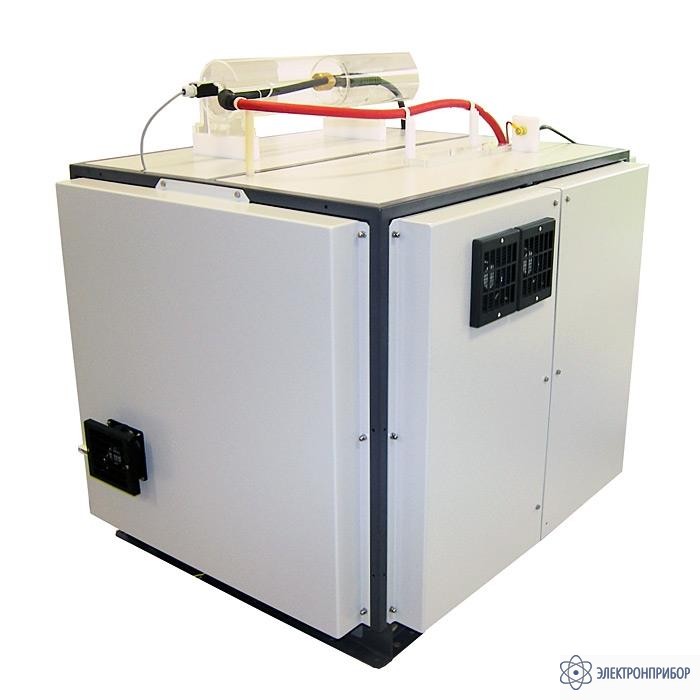

VLF CR-60-HP — испытательная установка

Код товара: 33869

  • Назначение испытательной установки VLF CR-60-HP

    Мощная и эффективная испытательная система СНЧ VLF CR-60-HP предназначается для испытаний напряжением 0.1 Гц косинусно-прямоугольной формы очень длинных кабелей, как, например, ветряных парков, в соответствии с нормами DIN VDE, IEC и IEEE.

    В соответствии с нормами кабели и муфты должны проверяться после укладки и ремонта на диэлектрическую прочность. Испытательная система VLF CR-60-HP может быть использована для уровней номинального напряжения до 36 кВ.

    Установка VLF CR-60-HP состоит из блока управления и высоковольтной части. Высокая испытательная мощность 6,5 мкФ позволяет одновременное испытание всех трех фаз.

    Система позволяет также испытать кабель и соединенные с ним распределительные устройства положительным или отрицательным постоянным напряжением.

    Косинусно-прямоугольная форма напряжения 0,1 Гц позволяет уверенно привести к пробою слабые места в кабельной линии.

    Преимущества испытаний СНЧ 0,1 Гц с косинусно-прямоугольной формой напряжения подтверждены многими научными исследованиями и практическими примерами. Данный метод рекомендован к использованию нормами DIN-VDE (HD 620 и 621) и стандартом IEEE400.

    Данная испытательная система СНЧ может использоваться как компонент электротехнической лаборатории, так и в качестве отдельной установки.

    Интергрированный контур безопасности и функция распознования пробоя обеспечивают высокий уровень безопасности работ.

    Измерение токов утечки позволяет осуществить качественную оценку состояния кабельной изоляции, а функция протоколирования позволяет сохранить и в дальнейшем обработать результаты испытаний.

    Достоинства испытательной установки VLF CR-60-HP

    • Очень высокая испытательная мощность без снижения частоты
    • Испытание СНЧ 60 кВ для кабелей длиной от 20 до 30 км
    • Отсутствие эффектов поляризации, как при испытаниях DC
    • Протоколирование
    • Функция распознавания пробоя
    • Измерение тока утечки

  • Технические характеристики испытательной установки VLF CR-60-HP

    Параметр Значение
    Режим 0,1 Гц СНЧ
    Выходное напряжение СНЧ (Un) 0 … 60 кВэфф
    Выходной ток 0 … 17 мA, разрешение 10 мкA
    Испытательная емкость при 60 кВэфф макс. 6,5 мкФ (3 х U0 для 36 кВ кабеля)
    Испытательная емкость при 38 кВэфф макс. 10,3 мкФ (3 х U0 для 22 кВ кабеля)
    Режим DC
    Выходное напряжение DC- 0 … -60 кВ
    Выходное напряжение DC+ 0 … +60 кВ
    Измерение токов утечки Интегрировано
    Функция протоколирования Интегрировано
    Точное ОМП оболочки 0 … 10 кВ / Takt 1:3, 1:5, 1:9
    Входное напряжение 115 В/ 230 В ±10 %, 50/60 Гц 1900 ВА
    Размеры (ШхВхГл) 1350 x 1250 x 1100 (1500*) мм
    Вес 380 кг
    Класс защиты IP 20
    Рабочая температура -25°C … +55°C
    Температура хранения -40°C … +70°C

  • Комплект поставки VLF CR-60-HP

    Наименование Количество
    Испытательная установка VLF CR-60 1
    Комплект кабелей 1
    Сумка для принадлежностей 1
