АИСТ СНЧ 60, АИСТ-СНЧ-60, АИСТСНЧ60

Установки для испытания основной изоляции кабеля из сшитого полиэтилена

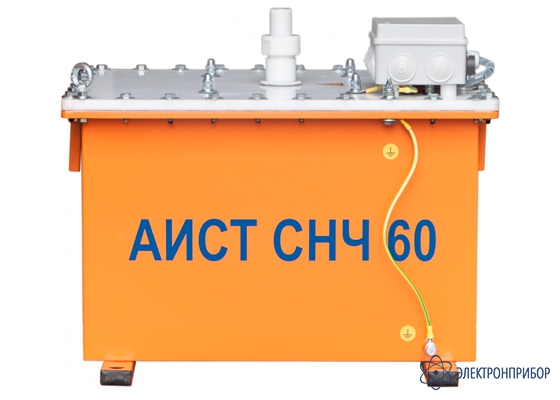

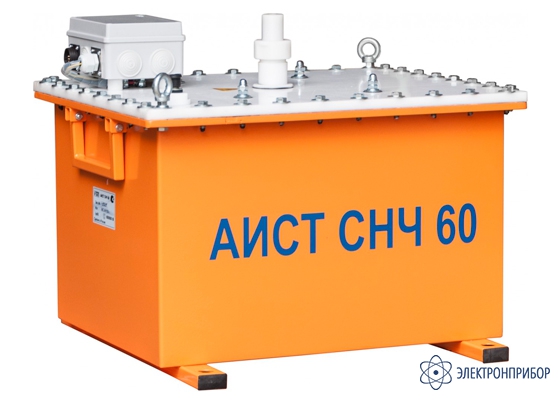

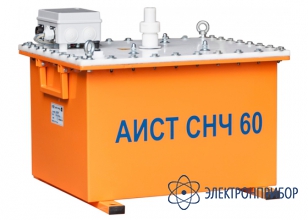

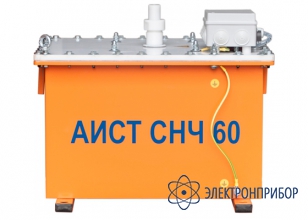

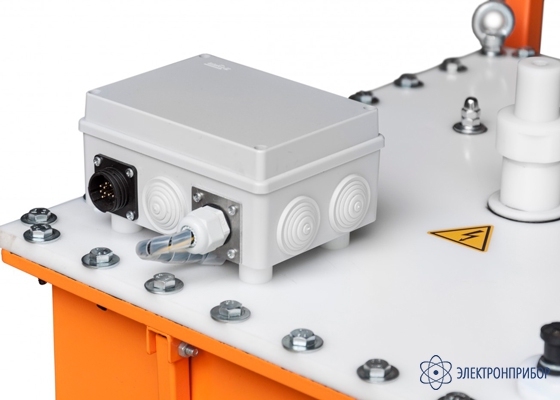

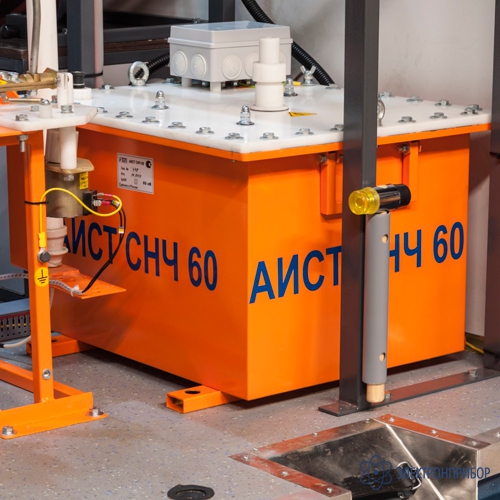

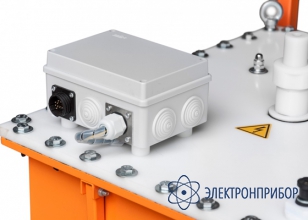

АИСТ СНЧ 60 — высоковольтная установка для испытания кабелей из сшитого полиэтилена

Код товара: 42338
  • 53969-13

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      53969-13 до 23.04.2028

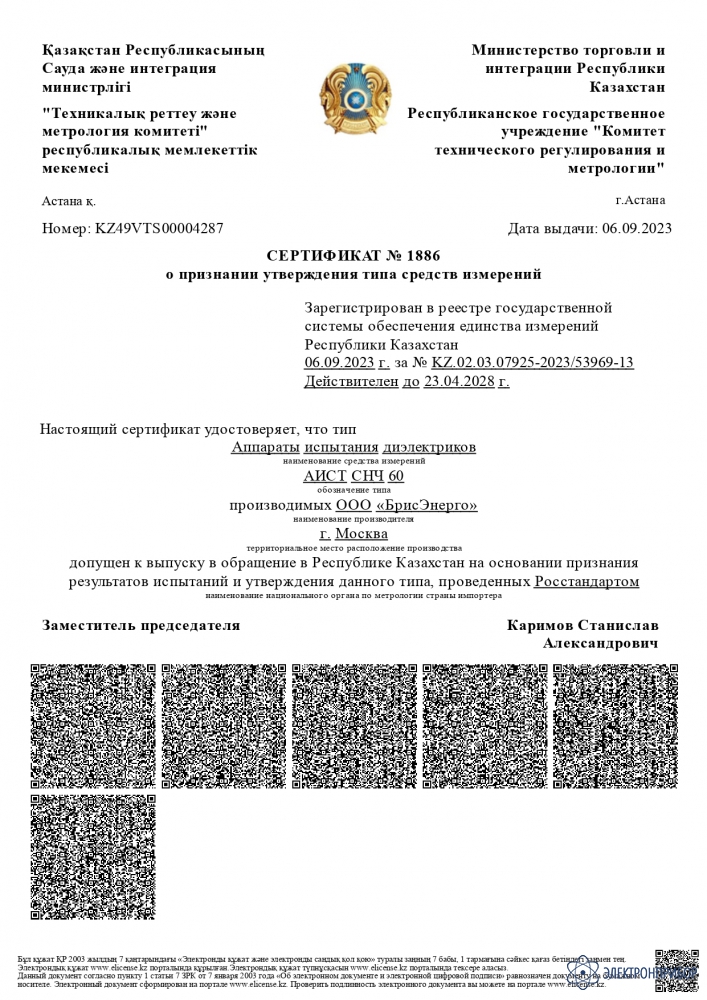

    Сертификаты

    Назначение высоковольтной установки для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60:

    Высоковольтная установка АИСТ СНЧ 60 предназначена для испытания кабельных линий с изоляцией из сшитого полиэтилена (СПЭ) напряжением сверхнизкой частоты (СНЧ, VLF) и испытания повышеным постоянным напряжением до 60 кВ.

    Высоковольтная установка для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает следующие режимы работы:

    • испытания переменным напряжением сверхнизкой частоты (СНЧ, VLF);
    • испытания постоянным напряжением.

    Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает следующие режимы работы:

    • режим проведения испытаний на переменном напряжении сверхнизкой частоты;
    • ручной режим проведения испытаний на постоянном напряжении;
    • автоматический режим проведения испытаний на постоянном напряжении;
    • режим настройки параметров испытаний.

    Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает настройку следующих параметров испытаний:

    • амплитудное значение выходного испытательного напряжения, в диапазоне от 2 до 60 кВ, с шагом 1 кВ;
    • среднее значение тока отключения, в диапазоне от 1 до 15 мА для постоянного тока, с шагом 1 мА;
    • время выдержки установленного выходного испытательного напряжения, в диапазоне от 5 с до 99 мин, выбираемого из последовательности – 5с, 10с, 15с, 20с, 25с, 30с, 35с, 40с, 45с, 50с, 1 мин и далее до 99 мин с шагом 1 мин.

    Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает запоминание значений напряжения и тока, при которых произошел пробой изоляции.

    Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает индикацию:

    • готовности установки к включению выходного испытательного напряжения;
    • выбранного рода (сверхнизкой частоты или постоянного) выходного испытательного напряжения;
    • выбранного режима работы;
    • заданных параметров испытаний и продолжительность включения выходного испытательного напряжения;
    • включения выходного испытательного напряжения;
    • амплитудного или действующего значения выходного напряжения в кВ с помощью стрелочного прибора;
    • значение амплитуды выходного напряжения в кВ, с помощью цифрового индикатора;
    • среднего значения выходного тока в мА, с помощью стрелочного прибора;
    • среднего значения выходного тока в мА, с помощью цифрового индикатора.
    • амплитудного значения тока кабеля в режиме СНЧ.

  • Технические характеристики высоковольтной установки для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60:

    Параметр Значение
    Переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне частот от 0,1 Гц до 0,01 Гц
    Переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне напряжения (амплитудное значение) от 2 кВ до 60 кВ
    Постоянное напряжение (амплитудное значение) в диапазоне от 2 кВ до 60 кВ
    Постоянныый ток нагрузки (среднее значение), в режиме выдачи постоянного напряжения 10 мА
    Номинальное напряжение кабеля, кВ, (фаза - фаза) 6
    10
    15
    20
    25
    35
    Амплитудное значение испытательного напряжения, кВ, (фаза - экран) 11
    18
    27
    36
    45
    60
    Рекомендуемая длительность испытаний 30 минут; для частот от 0,05 до 0,01 Гц - 1 час.
    Емкость испытуемого кабеля при напряжении 45 кВ и частоте 0,1 Гц 0,45 мкФ (примерно соответствует 1,5 км кабеля), при уменьшении частоты возможно измерять кабели емкостью до 4 мкФ
    Масса аппарата, не более Пульт управления - 13 кг
    Блок высоковольтный - 90 кг
    Габаритные размеры составных частей аппарата, не более Пульт управления - 390 х 390 х 185 мм
    Блок высоковольтный - 550 x 525 x 445 мм

  • Комплект поставки АИСТ СНЧ 60

    № Наименование Количество

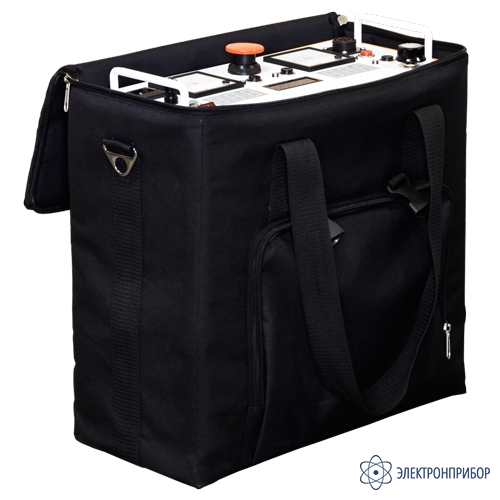

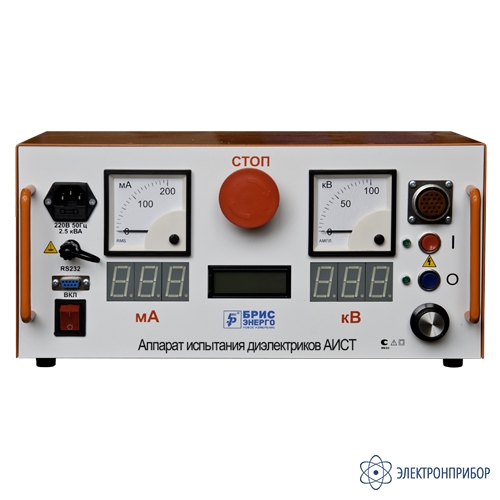

    1 Пульт управления 1
    2 Блок высоковольтный 1
    3 Кабель соединительный (пульт управления - блок высоковольтный) 1
    4 Кабель сетевого питания 1
    5 Провода заземления  2
    6 Провод высоковольтный для соединения испытуемого кабеля и высоковольтного блока (длина провода в стандартной комплектации 3 м, по требованию заказчика может быть любая)  1

  • Файлы для АИСТ СНЧ 60

Файлы для АИСТ СНЧ 60
