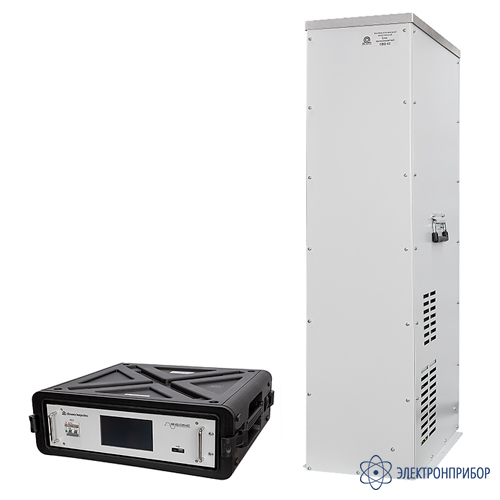

ИК-02-СНЧ-А-62 — испытательный комплекс (автономный вариант)
Код товара: 74740-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
92433-24 до 21.06.2029
Сертификаты
Назначение испытательного комплекса ИК-02-СНЧ-62:
Комплексы ИК-02-СНЧ-62 предназначены для испытаний кабелей с изоляцией из сшитого полиэтилена напряжением сверхнизкой частоты 0,1 Гц и для испытаний кабелей с бумажно-масляной изоляцией постоянным напряжением. Вспомогательная функция комплексов – высоковольтный прожиг изоляции кабелей постоянным напряжением до 62 кВ.
Испытательные комплексы ИК-02-СНЧ-62 выпускаются в двух вариантах – автономном ИК-02-СНЧ-А-62 и встраиваемом ИК-02-СНЧ-В-62.
Описание испытательного комплекса ИК-02-СНЧ-62:
Испытательные комплексы позволяют работать без снижения испытательной частоты 0,1 Гц на кабелях номиналом 35 кВ длиной до 10 км.
Встроенный вариант ИК-02-СНЧ-В-62
В составе электротехнических лабораторий серий ЛК, ЛКП и ЛП встроенный вариант ИК-02-СНЧ-В-62 используется как верхняя ступень прожига при совместной работе с малогабаритным прожигающим устройством МПУ-3, а также как источник импульса при определении расстояния методом колебательного разряда по напряжению.
Управление комплексом осуществляется с центрального блока управления лаборатории.
Автономный вариант ИК-02-СНЧ-А-62
Автономный вариант комплекса ИК-02-СНЧ-А-62 самостоятельно используется потребителем. Все органы управления и индикации размещаются на передней панели силового блока.
В автономном варианте силовой блок размещается в защитном транспортном кейсе.
Актуализация нормативов:
Российский ГОСТ Р 55025-2012 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ включительно. Общие технические условия" не допускает снижения частоты ниже 0,1 Гц при проведении испытаний изоляции СПЭ-кабелей в зависимости от их длины или емкости нагрузки.
При синусоидальном сигнале сверхнизкой частоты амплитудой 62 кВ действующее напряжение составляет 44 кВ, что не соответствует требованиям российского ГОСТ Р 55025-2012 по испытаниям СПЭ-кабелей номиналом 35 кВ.
При прямоугольном сигнале сверхнизкой частоты амплитудой 62 кВ действующее напряжение равно амплитудному (62 кВ), что соответствует требованиям российского ГОСТ Р 55025-2012 по испытаниям СПЭ-кабелей номиналом 35 кВ.
-
-
Технические характеристики испытательного комплекса ИК-02-СНЧ-62:
Параметр Значение Форма напряжения косинус-прямоугольное напряжение, постоянное Максимальная емкость, на которую должна работать установка (для КЛ с изоляцией из сшитого полиэтилена) не менее 3 мкФ на частоте 0,1 Гц и при действующем напряжении 62 кВ Автоматическое разрядное устройство да Частота, Гц 0,1 (без снижения и повышения частоты при испытаниях) Максимальная потребляемая мощность, кВА 3 Максимальный выходной ток (в том числе в режиме короткого замыкания), мА 80 ± 10 Продолжительность непрерывной работы без ограничений Возможность фиксации пробоя при испытаниях напряжением 0,1 Гц и постоянным напряжением да Испытательное СНЧ напряжение (0,1 Гц), кВ (для КЛ с изоляцией из сшитого полиэтилена) 62 (действующее) Испытательное повышенное выпрямленное напряжение, кВ (для КЛ с бумажно-масляной пропитанной изоляцией) 62 Температура окружающей среды (рабочая) -30...+40 °С Конструктивное исполнение, моноблок/сборное устройство сборное устройство Масса частей комплекса (не более, кг):
- силовой блок
- высоковольтный блок
28
60 -
Комплект поставки ИК-02-СНЧ-А-62
№ Наименование Количество 1 Блок силовой БСА-01 (в кейсе) 1 2 Блок высоковольтный БВВ-62 1 3 Жгут 1 (Сеть) Э.НЛ.0190.05 1 4 Жгут 6 Э.НЛ.0190.06 1 5 Жгут CAN Э.НЛ.0190.07 1 6 Кабель сетевой ЭНЛ.0192.01.08 1 7 Кабель ВВ Э.НЛ.0190.02.11 1 8 Руководство по эксплуатации и паспорт 1 Комплект принадлежностей для проведения периодической поверки 1 Кабель USB 1 2 Флешь накопитель с ПО 1 -
Модификации ИК-02-СНЧ-62
-
