УННКС 90-1000 — указатель низкого напряжения контактной сети

Сохранить в PDF Распечатать
  • Назначение указателя низкого напряжения контактной сети УННКС 90-1000:

    Указатель УННКС 90-1000 предназначен для определения наличия или отсутствия напряжения в электроустановках постоянного и переменного тока до 1000 В, для контактной сети метрополитена, а также для проверки совпадения фаз в электроустановках переменного тока напряжением до 1000 В.

    Особенности указателя низкого напряжения контактной сети УННКС 90-1000:

    Принцип работы указателя напряжения УННКС 90-1000 основан на протекании активного тока при непосредственном прикосновении к токоведущим частям.

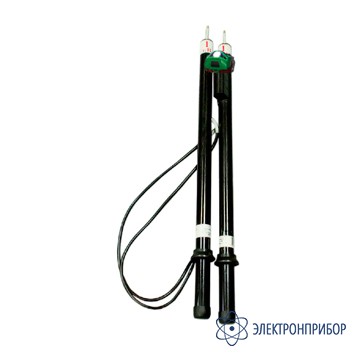

    Указатель УННКС 90-1000 выполнен в двухполюсном исполнении и состоит из двух корпусов, содержащих элементы электрической схемы. Корпуса указателя соединены между собой гибким проводом. Электрическая схема двухполюсного указателя напряжения УННКС 90-1000 имеет контакты-наконечники и элементы, обеспечивающие визуальную индикацию наличия напряжения. Элементами индикации являются светодиоды, расположенные в корпусе указателя. Для лучшей видимости свечения светодиодов в солнечную погоду на указателе УННКС 90-1000 установлен затенитель.

  • Технические характеристики указателя низкого напряжения контактной сети УННКС 90-1000:

    Параметр Значение
    Минимальное напряжение постоянного тока, при котором срабатывает индикация указателя, В 36–42
    Максимальное рабочее напряжение, В 990
    Длина соединительного высоковольтного провода указателя, м, не менее 1 500
    Масса, кг, не более 0,7
  • Комплект поставки УННКС 90-1000

    Наименование Количество
    1 Указатель низкого напряжения контактной сети УННКС 90-1000 1
    2 Чехол 1
    3 Руководство по эксплуатации 1
