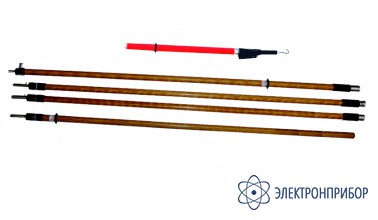

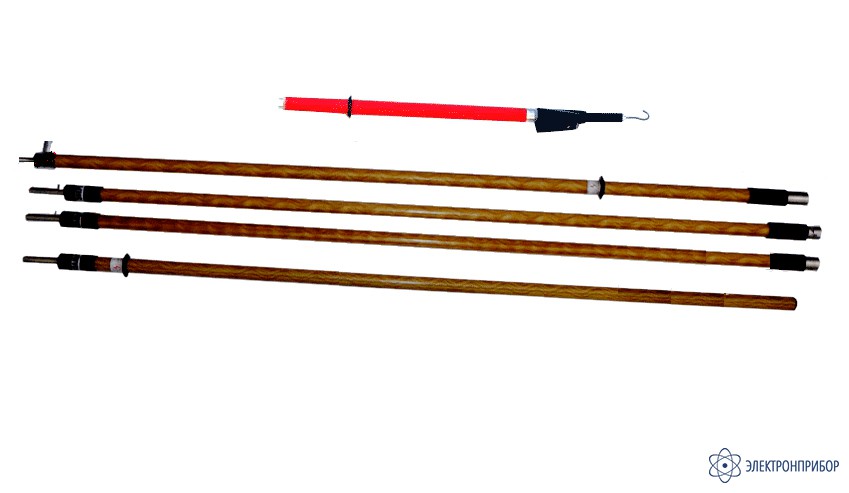

УНН-1СЗ ИП-Ш — однополюсный указатель напряжения до 1000В в комплекте со штангой ШО-10-4-6,6

Код товара: 42882
  • Описание однополюсного указателя напряжения в комплекте со штангой ШО-10-4-6,6 УНН-1СЗ ИП-Ш:

    Указатель напряжения УНН-1СЗ ИП-Ш предназначен для проверки наличия или отсутсвия напряжения на линиях электропередач переменного тока напряжением от 50 до 1000 В частотой 50 Гц, при температуре от - 45°С до + 40°С и относительной влажности воздуха не выше 98 % (при + 25°С).
    Для определения наличия или отсутствия напряжения на ВЛ с поверхности земли, без подьема на опору ВЛ, указатель комплектован удлинительной 4 –х звенной сборной изолирующей штангой.
    Принцип действия указателя напряжения основан на преобразовании электрических сигналов в светозвуковые.
    Указатель позволяет перед эксплуатацией произвести самопроверку работоспособности.

  • Технические характеристики однополюсного указателя напряжения в комплекте со штангой ШО-10-4-6,6 УНН-1СЗ ИП-Ш:

    Параметр Значение
    Общие характеристики
    Номинальное напряжение электроустановки, кВ 1
    Напряжение (порог) срабатывания указателя, В 12
    Величина рабочего тока, мА, не более 7
    Габаритные размеры указателя
    в рабочем положении, мм
    в упаковке, мм

    Ø 72 × 800
    800х100х50
    Длина удлинительной штанги в сборе, мм 6600
    Транспортная длина штанги, мм 1870
    Масса указателя, кг, не более 0,5
    Масса удлинительной штанги, кг, не более 4
    Габаритные размеры штанги в упаковке, мм 1870х70х120
    Источник питания CR - 123 , напряжением 3В, емкостью 1500 мАч. Низкая величина рабочего тока - 7 мА
    (в режиме сигнализации позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 5 лет)
    Условия эксплуатации
    Температура от -45°С до +40°С
    Относительная влажность воздуха, не более 98% при + 25°С
  • Комплект поставки УНН-1СЗ ИП-Ш

    Наименование Количество
    1. Однополюсный указатель напряжения до 1000В в комплекте со штангой ШО-10-4-6,6 УНН-1СЗ ИП-Ш 1
