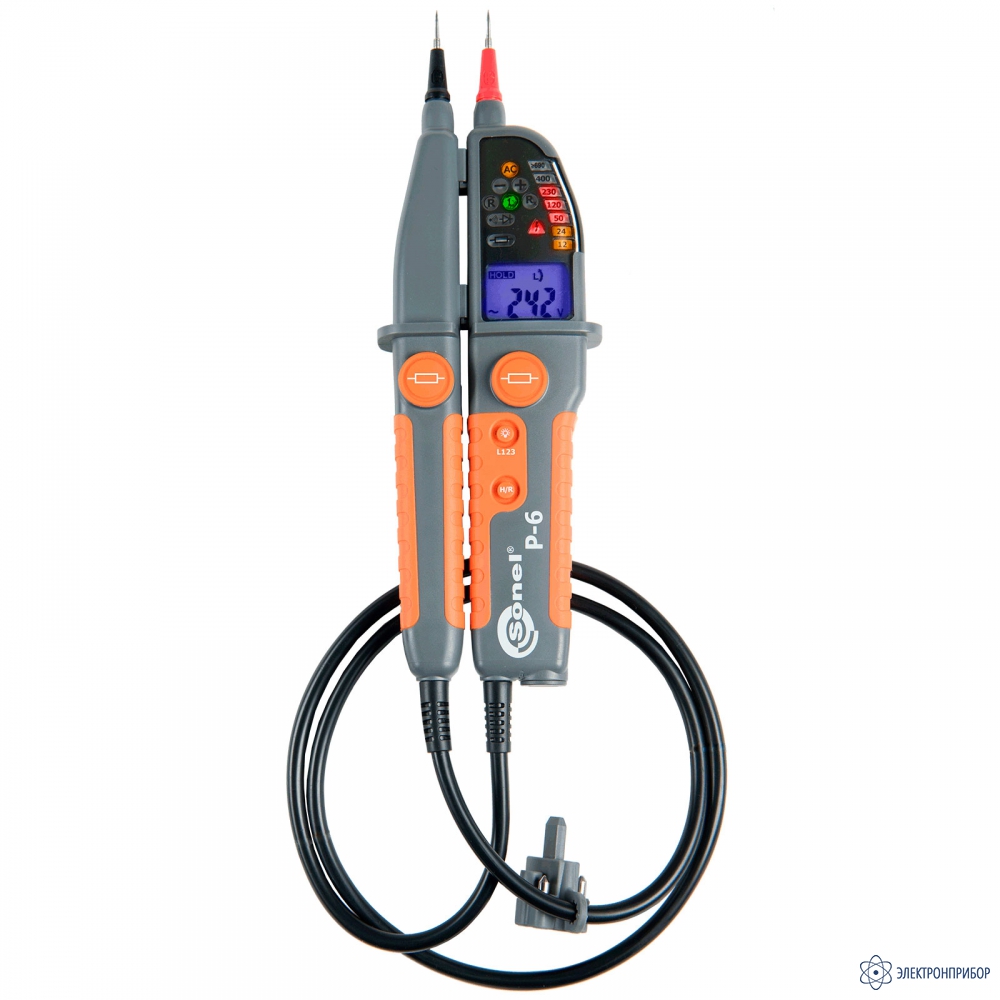

P-6 — измеритель напряжения

Код товара: 71973
  • 86612-22

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      86612-22 до 31.08.2027

    • Производитель

      Sonel

    • Артикул

      WMGBP6

    Назначение измерителя напряжения P-6:

    Измеритель напряжения P-6 дополнительно к измерениям напряжения постоянного/переменного тока имеет функцию идентификации фазы напряжения в удалённых точках электросети.

    Удобный контроль за результатами измерения напряжения обеспечивает дополнительно ЖК-дисплею линейка светодиодной индикации.

    Особенности измерителя напряжения P-6:

    • Измерение напряжения постоянного/переменного тока однополюсным методом до 1000 В;
    • Измерение напряжения постоянного/переменного тока двухполюсным методом до 1000 В;
    • Измерение активного сопротивления;
    • Контроль целостности цепи (прозвонка);
    • Контроль целостности цепи под напряжением;
    • Тестирование диодов;
    • Проверка срабатывания УЗО;
    • Тест последовательности чередования фаз;
    • Фиксация результата измерения (HOLD);
    • Светодиодная и звуковая индикация;
    • Фонарик;
    • ЖК-дисплей с подсветкой;
    • Функция автоматического выключения.

  • Технические характеристики измерителя напряжения P-6:

    Измерение напряжения постоянного тока
    Диапазон Разрешение Основная погрешность
    -49,9…-6,0 В 0,1 В ± (3,0% и.в. + 5 е.м.р.)
    6,0…49,9 В
    -1000…-50 В 1 В
    50…1000 В
    Измерение напряжения переменного тока в диапазоне 16…400 Гц
    Диапазон Разрешение Основная погрешность
    6,0…49,9 В 0,1 В ± (3,0% и.в. + 5 е.м.р.)
    50…1000 В 1 В
    Измерение сопротивления
    Диапазон Разрешение Основная погрешность
    0…1999 Ом 1 Ом ± (5,0% и.в. + 10 е.м.р.)
    Дополнительные характеристики
    Питание
    Питание измерителя - Элемент питания LR03 (ААА) – 2 шт.
    Категория электробезопасности CAT III / 1000 В CAT IV / 600 В
    Условия окружающей среды и другие технические данные
    Диапазон рабочих температур -15…55 °C
    Диапазон температур при хранении -20…70 °C
    Влажность 95 %
    Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP65
    Диапазон рабочих частот 16…400 Гц
    Время отклика ≤ 1 сек.
    Тест целостности цепи:
    - измерительный ток
    - диапазон
    - световой и звуковой сигналы
    - точность порога срабатывания
    1,25 мкА
    400…500 кОм
    при R ≤ 400 кОм
    ± 50 %
    Входное сопротивление:
    - основное
    - при дополнительной нагрузке
    около 300 кОм
    около 7 кОм
    Максимальный ток Is < 200 мА
    Диапазон для 1P индикатора фазы:
    - напряжение
    - частота
    - звуковой сигнализация
    100…1000 В AC
    50…400 Гц
    Upom > 100 В
    Диапазон для 2P индикации фаз:
    - напряжение
    - частота
    100…1000 В
    50…60 Гц
    Минимальное напряжение включения ± 6 В AC/DC
    Индикация превышения диапазона OL
    Индикация разряда батареи BAT
    Время до автовыключения
    - в режиме HOLD
    - в режиме измерения сопротивления    		 10 сек.
    30 сек.
    600 сек.
    Размеры 275 x 82 x 36 мм
    Масса с батарейками 291 г.
    Дисплей ЖКИ
    Высота над уровнем моря ˂ 2000 м
    Соответствие ГОСТ Р МЭК 61557-1-2005
    Класс защиты Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
    Электромагнитная совместимость ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

  • Комплект поставки P-6

    № Наименование Количество
    1 Измеритель напряжения P-6 1
    2 Резьбовые наконечники WAPOZN4MMK 1
