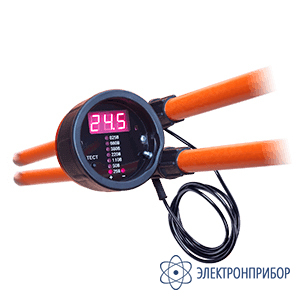

УНН-2Ш КС — указатель низкого напряжения

Код товара: 50321

  • Назначение указателя низкого напряжения УНН-2Ш КС:

    Указатель УНН-2Ш КС предназначен для определения наличия или отсутствия напряжения и проверки совпадения фаз в электроустановках напряжением до 1000 В постоянного и переменного тока, в частности, контактной сети метрополитена. Дополнительной функцией указателя является отображение величины напряжения на цифровом индикаторе и светодиодной шкале.

    Указатель представляет собой двухполюсный прибор, работающий при непосредственном контакте с токоведущими частями электроустановок, находящихся под напряжением.

  • Технические характеристики указателя низкого напряжения УНН-2Ш КС:

    Параметр Значение
    Напряжение индикации указателя не более 25 В
    Звуковой сигнал наличия напряжения прерывистый, с частотой 1 Гц, частота звукового сигнала 2÷4 кГц
    Световой сигнал наличия напряжения непрерывное свечение светодиодов «+25В» и/или «-25В»
    Максимальное рабочее напряжение 1000 В
    Уровни напряжения светодиодной шкалы 50, 110, 220, 380, 660, 825 В
    Определение типа напряжения переменное/постоянное
    Определение полярности постоянного напряжения
    Включение цифрового индикатора по нажатию кнопки «ТЕСТ»;
    автоматическое, при наличии напряжения, превышающего 12 В
    Отключение цифрового индикатора автоматическое, через 10 секунд после того, как входное  напряжение становится меньше 2,5В
    Число десятичных разрядов цифрового индикатора 3
    Диапазон индикации напряжения на цифровом индикаторе от 2,5 до 99,9 с разрешением 0,1 В;
    от 100 до 999 с разрешением 1 В
    Отображение напряжения встроенного источника питания на цифровом индикаторе
    Индикация пониженного напряжения источника питания (ниже 2,4 В) мигание цифрового индикатора с частотой 0,5 Гц
    Ток потребления указателя с включенной цифровой индикацией не более 60 мА, с выключенной —  не более 0,006 мА
    Номинальное напряжение встроенного источника питания 3 В (два элемента типа  “ААА”)
    Минимальное напряжение встроенного источника питания 2,4 В
    Габаритные размеры различных частей указателя, мм рабочая часть №1 (с блоком индикации), не более  -  90х120х400;
    рабочая часть №2, не более -  ∅35х400;
    изолирующая часть с рукояткой, не более - ∅45х420;
    соединительный провод, не менее -1000.
    Условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздух
    - атмосферное давление    		 от минус 30 °C до плюс 40 °C;
    98% при 25 °C;
    60-106,7 кПа (460-800 мм. pт. ст.)
    Масса указателя, не более 0,8 кг

    Примечание. Технические характеристики указателя п. 1, 3 - 7 обеспечиваются в случае отсутствия элементов питания или при их разряде (напряжение менее 2,4 В). Технические характеристики указателя п.1 - 14, обеспечиваются при напряжении встроенного источника питания не менее 2,4 В.

  • Комплект поставки УНН-2Ш КС

    № Наименование Количество
    1 Рабочая часть с соединительным проводом 1
    2 Изолирующая штанга (изолирующая часть с рукояткой) 2
    3 Руководство по эксплуатации 1
    4 Чехол 1
