УН-1-Н-М, УН 1 Н М, УН1НМ

Указатели низкого напряжения

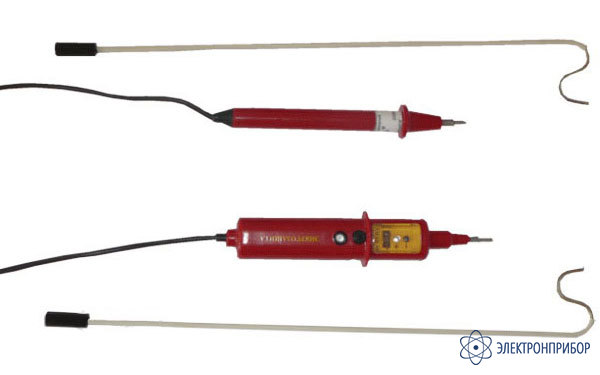

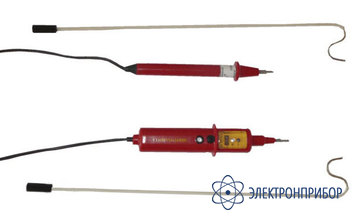

УН-1Н-М — указатель напряжения

Код товара: 34340

  • Назначение указателя напряжения УН-1Н-М:

    Указатель напряжения УН-1Н-М двухполюсный с импульсной светозвуковой индикацией предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного тока частотой 50 Гц и постоянного тока напряжением 25-400В, на линиях электропередач 25-400В постоянного и переменного тока промышленной частоты 50Гц, в условиях эксплуатации У1 по ГОСТ 15 150 (при температуре от +40°С до -45°С и относительной влажности воздуха 98% при 25°С).
    Отсутствие светозвукового сигнала свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.
    Указатель типа УН-1Н-М позволяет определить полярность постоянного тока, на что указывает свечение светодиода у знаков «+» или «-», а также «фазу» переменного тока, при этом необходимо касание рукой кнопки на корпусе указателя, в этом случае загорается газоразрядная лампа, расположенная над надписью «фаза».
    При нажатии на ту же кнопку включается светодиод, расположенный в области щупа указателя и обеспечивает освещение зоны проверки напряжения.

  • Технические характеристики указателя УН-1Н-М:

    Параметр Значение
    Диапазон рабочих напряжений, В
    переменного тока
    постоянного тока
    25-400
    25-400
    Напряжение индикации (порог), В 25
    Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения. мА. не более
    в однополюсном режиме
    в двухполюсном режиме

    0,6
    9
    Источник питания подсветки литиевый, марки Cr- 123, напряжением 3В, емкостью 1500 мА\ч
    Продолжительность подсветки в непрерывном режиме 150 часов
    Габаритные размеры корпуса с удлиняющим электродом, мм Ø 75 × 650
    Длина соединительного провода, мм, не менее 1000
    Масса, кг, не более 0,25

  • Комплект поставки УН-1Н-М

    № Наименование Количество
    1. Указатель напряжения УН-1Н-М 1
