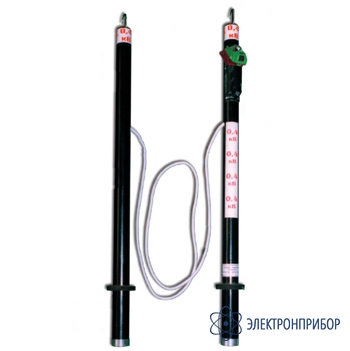

УНВЛ-0,4-УНТЕХ — указатель напряжения с курсовым электроизолированным фонарем VONATEX
Код товара: 34341-
в наличии
-
Гарантия
3 года
-
Производитель
-
Артикул
12190
Назначение указателя напряжения с курсовым электроизолированным фонарем VONATEX УНВЛ-0,4-УНТЕХ:
Указатель низкого напряжения для воздушной линии УНВЛ-0,4-УНТЕХ предназначен для определения наличия или отсутствия напряжения на ВЛ электропередачи переменного тока напряжением до 0,4 кВ, линиях связи, а также для проверки совпадения фаз в электроустановках переменного тока напряжением до 0,4 кВ, для освещения места касания токоведущих .частей в условиях недостаточной освещенности.
Применение УНВЛ-0,4-УНТЕХ и УНВЛ-0,4М-УНТЕХ совместно с универсальными электроизолирующими штангами ШЭУ позволяет выполнять вышеуказанные работы с поверхности земли (без подъема на опоры ВЛ и прочих вспомагательных действий).
Описание указателя напряжения с курсовым электроизолированным фонарем VONATEX УНВЛ-0,4-УНТЕХ:

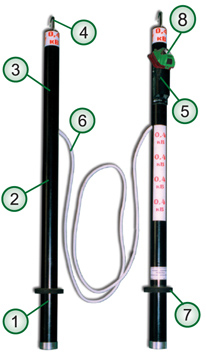

Внешний вид указателя напряжения для воздушной линии УНВЛ-0,4-УНТЕХ:
1 — рукоятка;
2 — изолирующая часть;
3 — рабочая часть;
4 — контакт-наконечник;
5 — затенитель;
6 — соединительный провод;
7 — ограничительное кольцо;
8 — электроизолированный курсовой фонарь VONATEX™.
Указатель УНВЛ-0,4-УНТЕХ состоит из двух стеклопластиковых корпусов, содержащих элементы электрической схемы. Корпус указателя соединен гибким изолированным проводом 6 в силиконовой морозостойкой изоляции. Каждый корпус состоит из рукоятки 1, изолирующей части 2, рабочей части 3, контакта-наконечника 4 и ограничительного кольца 7.
Элементами индикации являются светодиоды высокой яркости, расположенные в рабочей части одного из корпусов указателя.
Указатель низкого напряжения для воздушной линии УНВЛ-0,4-УНТЕХ имеет несъемный затенитель 5 и не содержит элементов питания.
Минимальное напряжение срабатывания индикации указателя низкого напряжения УНВЛ-0,4-УНТЕХ не превышает 25 В.
Принцип работы указателя напряжения УНВЛ-0,4-УНТЕХ снован на протекании активного тока при непосредственном прикосновении к токоведущим частям только обоими контактами-наконечниками токоведущих частей указателя. Яркая светодиодная индикация хорошо заметна на фоне солнечного неба на расстоянии до 10 м от земли. Свечение светодиода свидетельствует о наличии напряжения на ВЛ электропередачи. Во избежание ослепления солнечными лучами и для улучшения различимости свечения индикатора рекомендуется пользоваться очками с затемненными стеклами.
Принцип работы указателя напряжения с курсовым электроизолированным фонарем VONATEX УНВЛ-0,4-УНТЕХ:
Указатели низкого напряжения УНВЛ-0,4-УНТЕХ и УНВЛ-0,4М-УНТЕХ позволяют определять наличие/отсутствие напряжения традиционно или без подъема на опору с помощью двух универсальных электроизолирующих штанг, поставляемых по заказу
Совместное применение защитных средств позволяет обойтись без приставных лестниц и других приспособлений для подъема на высоту. При этом с земли можно быстро проверить наличие/отсутствие напряжения на всех опорах вдоль линии, а подниматься нужно только на ту опору, на которой необходимо выполнять работы.
При работе с опоры указатель обеспечивает приближение руки к проводу ВЛ на расстояние не менее 0,6 м.
Перед началом работы необходимо проверить работоспособность указателя напряжения УНВЛ-0,4-УНТЕХ на электроустановке до 400 В, заведомо находящейся под напряжением, либо специальным проверочным устройством УПУН-2014.
-
-
Технические характеристики указателя напряжения с курсовым электроизолированным фонарем VONATEX УНВЛ-0,4-УНТЕХ:
Параметр Значение Минимальное напряжение, при котором срабатывает индикация указателя, В 25 Максимальное рабочее напряжение, В 400 Длина соединительного провода указателя, м, не менее 1,5 Вес указателя, кг, не более 0,68 Срок службы, лет, не менее 7 -
Комплект поставки УНВЛ-0,4-УНТЕХ
№ Наименование Количество 1 Указатель напряжения УНВЛ-0,4-УНТЕХ 1 2 Курсовой фонарь VONATEX с изолированным держателем 1 3 Очки с затемненными стеклами 1 4 Проверочное устройство УПУН 1 -
