УН-500И — указатель напряжения низковольтный

Код товара: 24029
  • в наличии

    Назначение указателя напряжения низковольтного УН-500И:

    Указатель напряжения УН-500И предназначен для контроля наличия напряжения в электроустановках переменного тока частотой 50 Гц и постоянного тока напряжением 12-660 В при температуре воздуха от +40°C до -45°C и относительной влажности не более 98% при температуре +25°C. Указатель обеспечивает ступенчатую импульсную светозвуковую индикацию напряжения постоянного и переменного тока 12, 50, 110, 220, 380, 660 В, позволяет определить полярность постоянного и фазу переменного напряжений.

    В варианте для работы на воздушных линиях указатель комплектуется двумя съемными удлиняющими электродами.

    Описание указателя напряжения низковольтного УН-500И:

    Указатель УН-500И представляет собой двухполюсный прибор с визуальной и акустической индикацией, работающий при непосредственном контакте с токоведущими частями электроустановок, находящихся под напряжением.

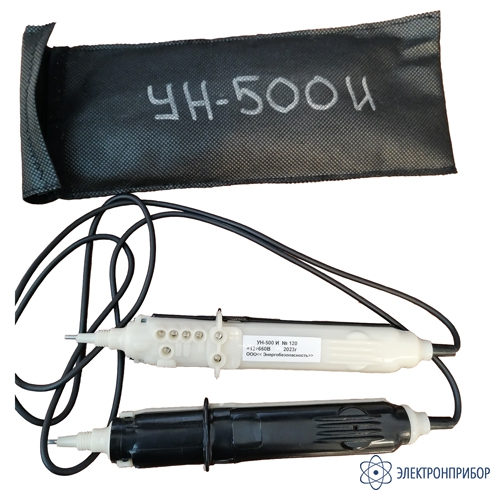

    Указатель состоит из двух корпусов, в которых расположены контакты-наконечники и электронная схема, в том числе элементы визуальной (светодиоды) и звуковой (пьезодинамик) индикации. Корпуса соединены друг с другом гибким проводом.

    При определении напряжения переменного тока контакт-наконечники обоих корпусов подсоединяются к тестируемой цепи (независимо от расположения полюсов указателя на тестируемой цепи). Уровень напряжения индицируется светодиодами и звуковым сигналом на одном из корпусов. А на другом одновременно загораются: светодиод со знаком "-" и светодиод со знаком "+", что свидетельствует о том, что тестируемая цепь переменного тока, на обратной поверхности этого же корпуса расположены газоразрядная лампа-индикатор фазы и металлический контакт.

    При определении фазы переменного напряжения используется принцип протекания тока утечки. Если полюс указателя с индикатором фазы находится на фазном проводе (при напряжении электроустановки выше 90 В), то при прикосновении пальцем до металлической пластинки на корпусе указателя-загорается газоразрядная лампа-индикатор фазы.

    При определении напряжения постоянного тока контакт-наконечники обоих корпусов подсоединяются к тестируемой цепи. При наличии напряжения появляется светозвуковой сигнал. Если на одном из корпусов загорается только красный светодиод со знаком "-", то это означает, что полюс указателя находится на минусовом проводе, в тоже время на другом корпусе светодиодами будет индицирован уровень контролируемого напряжения. Если же, поменять местами расположение полюсов указателя на тестируемой цепи, то на корпусе со светодиодами индикация полярности цепи загорается красный светодиод со знаком "+". Указатель будет работать в режиме импульсной светозвуковой индикации, что будет свидетельствовать о том, что тестируемая цепь постоянного тока и контакт-наконечник корпуса с индикатором полярности находится на плюсовом проводе, соответственно второй полюс указателя находится на минусовом проводе и светодиодная индикация на нем будет соответствовать уровню контролируемого напряжения.

  • Технические характеристики указателя напряжения низковольтного УН-500И:

    Параметр Значение
    Диапазон напряжения, В 12-660
    Номинальные напряжения, В 12, 50, 110, 220, 380, 660
    Ток при максимальном значении напряжения, мА, не более 10
    Минимальное напряжение срабатывания указателя, В, не более 11
    Длина гибкого соединительного провода, м, не менее 1,1
    Длина неизолированной части, контактов-наконечников, м, не более 0,007
    Габаритные размеры корпуса, мм 175х25х30
    Габаритные размеры в упаковке, мм 230х190х35
    Масса, кг, не более 0,10

  • Комплект поставки УН-500И

    № Наименование Количество
    1 Указатель напряжения низковольтный УН-500И 1
    2 Чехол 1
    3 Инструкция и паспорт 1
