Указатели низкого напряжения

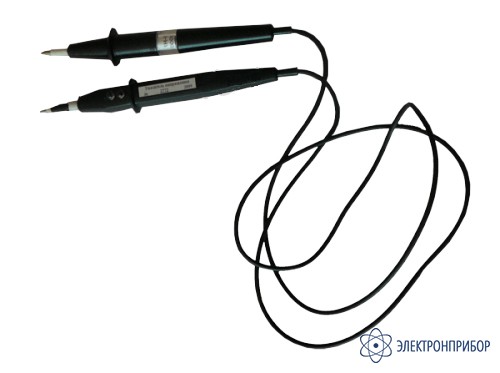

УННУ-1Н-Ф — двухполюсный указатель напряжения 24-1000В с определением полярности и фазы

Код товара: 42858

  • Сертификаты

    Описание двухполюсного указателя напряжения с определением полярности и фазы УННУ-1Н-Ф:

    Указатель напряжения УННУ – 1Н – Ф предназначен для определения наличия или отсутствия напряжения в электроустановках от 24 до 1000 В постоянного и переменного тока промышленной частоты 50 Гц.
    Условия эксплуатации У1 по ГОСТ 15150 (температура от -45°С до +40°С и относительной влажности 98% при + 25°С ).
    Указатель позволяет определить полярность постоянного тока, на что указывает свечение светодиода у знаков “+” или “ – ”.
    При проверке напряжения переменного тока светятся оба светодиода.
    Корпус, имеющий на поверхности металлическую пластинку, предназначен также для определения фазы переменного тока при напряжении свыше 70 В, при этом необходимо касание рукой металлической пластинки, в этом случае загорается газоразрядная лампа, расположенная с противоположной от светодиодов стороны.
    Отсутствие свечения светодиодов исправного указателя свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.

  • Технические характеристики двухполюсного указателя напряжения с определением полярности и фазы УННУ-1Н-Ф:

    Параметр Значение
    Общие характеристики
    Номинальное проверяемое напряжение, В 24 - 1000
    Напряжение срабатывания, В, не более 24
    Величина тока, протекающего через указатель при наибольшем значении рабочего напряжения, мА, не более 0,8
    Длина соединительного провода, мм, не менее 1000
    Габаритные размеры корпуса, мм Ø 25 × 160
    Масса, кг, не более 0,08
    Условия эксплуатации
    Температура от -45°С до +40°С
    Относительная влажность воздуха, не выше 98% при + 25°С

  • Комплект поставки УННУ-1Н-Ф

    № Наименование Количество
    1. Двухполюсный указатель напряжения 24-1000В с определением полярности и фазы УННУ-1Н-Ф 1
