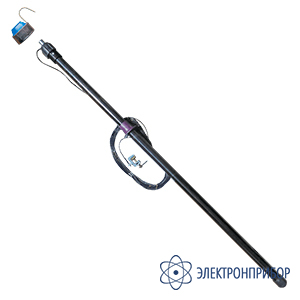

УНН-Ш со штангой телескопической — двухполюсный указатель низкого напряжения контактного типа

Код товара: 50316

  • Назначение двухполюсного указателя низкого напряжения контактного типа УНН-Ш со штангой телескопической:

    Указатель УНН-Ш со штангой телескопической предназначен для определения наличия (отсутствия) напряжения на воздушных линиях (ВЛ) электропередачи переменного тока напряжением до 0,4 кВ при непосредственным контакте с проводом линии, с помощью телескопической изолирующей штанги, без подъема на опору. Наличие переменного напряжения индицируется звуковым и световым сигналами.

    Указатель УНН-Ш со штангой телескопической  представляет собой двухполюсное устройство с визуальной и акустической индикацией. Работа указателя основывается на протекании активного тока через указатель.

  • Технические характеристики двухполюсного указателя низкого напряжения контактного типа УНН-Ш со штангой телескопической:

    Параметр Значение
    Напряжение индикации указателя не более 25 В
    Диапазон определения наличия напряжения от 25 до 500 В
    Тип индикации прерывистый (импульсный) с одновременным включением и выключением красных светодиодов и звука, частотой следования импульсов не менее 1 Гц
    Номинальное напряжение встроенного источника питания 3 В (два элемента типа  “ААА”)
    Средняя сила тока, потребляемого указателем от элементов питания не более 15 мА
    Указатель сохраняет свои характеристики при снижении напряжения источника питания до 2,4 В
    Условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздух
    - атмосферное давление    		 от минус 30 °C до плюс 40 °C;
    98% при 25 °C;
    60-106,7 кПа (460-800 мм. pт. ст.)
    Габаритные размеры отдельных частей указателя рабочая часть, не более Ø80х80 мм;
    изолирующая штанга в сложенном (транспортном) положении, не более Ø80х1600 мм;
    длина рукоятки, не менее 1000 мм;
    длина изолирующей части в рабочем положении, не менее 6500 мм;
    длина соединительного провода, не менее 12 м

    Масса указателя, не более 2,5 кг

    Примечание. Нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания.

  • Комплект поставки УНН-Ш со штангой телескопической

    № Наименование Количество
    1 Рабочая часть с индикаторной частью 2
    2 Изолирующая штанга (изолирующая часть с рукояткой) с соединительным проводом со струбциной 1
    3 Элемент питания “AAA” (LR03)* 1
    4 Потребительская тара (футляр) 1
    5 Чехол 1

    * в составе рабочей части
