MRP201, MRP 201

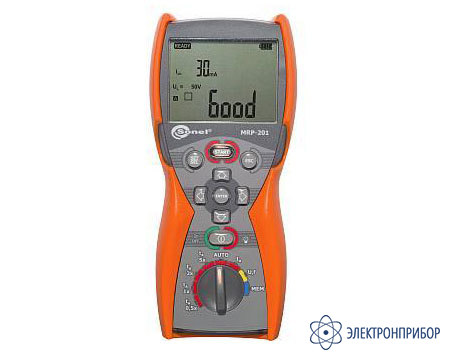

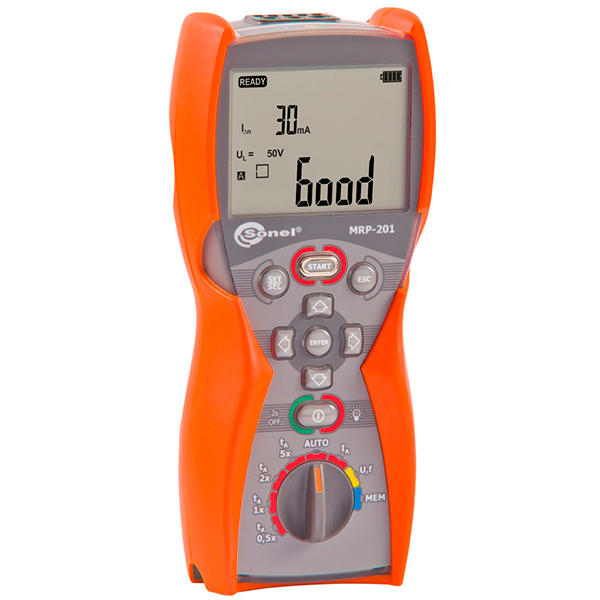

MRP-201 — измеритель напряжения прикосновения и параметров устройств защитного отключения

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      31967-11

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUMRP201

    Назначение измерителя напряжения прикосновения и параметров устройств защитного отключения MRP-201:

    Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.

    Проводить измерения можно в ручном и автоматическом режиме. Все полученные данные можно сохранить в памяти прибора с последующей передачей данных на компьютер, используя радиоканал (OR-1). Прибор совместим с программами SonelReader и СОНЭЛ Протоколы.

  • Технические характеристики MRP-201:

    «е.м.р.» — единица младшего разряда

    Измерение действующего значения напряжения переменного тока

    Диапазон Разрешение Погрешность основная
    0…299,9 В 0,1 В ± (2 %U + 6 е.м.р.)
    300…500 В 1 В ± (2 %U + 2 е.м.р.)

    Диапазон частоты 45…65 Гц

    Измерение частоты

    Диапазон Разрешение Погрешность основная
    45,0…65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.)

    Диапазон напряжения: 50…500В

    Измерение параметров устройств защитного отключения (УЗО)

    • Номинальное напряжение работы Un: 220 В, 230 В, 240 В;
    • Рабочий диапазон напряжений: 180…270 В;
    • Номинальная частота сети fn: 50 Гц, 60 Гц;
    • Рабочий диапазон частоты: 45…65 Гц.
    • Контроль правильности подключения PE проводника с помощью электрода прикосновения.

    Измерение времени отключения tA УЗО

    Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность
    Общего типа и с малой задержкой 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)*
    1 IΔn
    2 IΔn 0…150 мс
    5 IΔn 0…40 мс
    Селективный 0,5 IΔn 0..500 мс
    1 IΔn
    2 IΔn 0…200 мс
    5 IΔn 0…150 мс

    *- для IΔn=10 мА и 0,5 IΔnосновная погрешность (2% tA+ 3 е.м.р.)

    Измерение сопротивления защитного заземления RE

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0…+10% RE ± 8 е.м.р.
    30 мA 0,01 кОм ..1,66 кОм 12 мА 0…+10% RE ± 5 е.м.р.
    100 мA 1 Ом..500 Ом 1 Ом 40 мA 0…+5% RE ± 5 е.м.р.
    300 мA 1 Ом..166 Ом 120 мA
    500 мA 1 Ом..100 Ом 200 мA
    1000 мA 1 Ом..50 Ом 400 мA

    Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

    Диапазон Разрешение Номинальный ток Основная погрешность
    0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р.
    10..99,9 В 0..15% UB

    Измерение тока отключения IAдля синусоидального дифференциального тока

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
    30 мA 9,0..30,0 мA
    100 мA 33..100 мA 1 мA
    300 мA 90..300 мA
    500 мA 150..500 мA
    1000 мA 330..1000 мA

    • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
    • Время протекания тока измерения макс. 7510 мс.

    Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 1,5..20,0 мA 0,1 мA 0,15 × IΔn..2,0 × IΔn ± 10 % IΔn
    30 мA 4,5..42,0 мA 0,15 × IΔn..1,4 × IΔn ±10 % IΔn
    100 мA 15..140 мA 1 мA
    300 мA 45..420 мA
    • Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
    • Время протекания тока измерения макс. 14710 мс.

    Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 4,0..20,0 мA 0,1 мA 0,2 × IΔn..2,0 × IΔn ± 10 % IΔn
    30 мA 6..60 мA 1 мA
    100 мA 20..200 мA
    300 мA 60..600 мA
    • Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
    • Время протекания тока измерения макс. 4500 мс
    Дополнительные технические характеристики
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности IV 300 В (III 600V) согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP67
    Питание измерителя щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт.
    Температура хранения -20…+70°C
    Температура рабочая -10…+50°C
    Количество измерений (для аккумуляторов) >6000 (2 измерения / минуту)
    Память результатов измерения 990 ячеек, 10000 результатов
    Интерфейс радиоканал OR-1 (USB)
  • Комплект поставки MRP-201

    Наименование Описание Фото Количество Индекс
    1 MRP-201 - Измеритель напряжения прикосновения и параметров устройств защитного отключения Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока. 1 WMRUMRP201
    2 Адаптер WS-05 с сетевой вилкой UNI-SCHUKO Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты при подключении к розеткам. 1 WAADAWS05
    3 Беспроводной интерфейс OR-1 (USB)

    Интерфейс для подключения к ПК: USB, рабочий диапазон частот: от 433,05 МГц до 434, 79 МГц, максимальная мощность: < 1 мВт,  скорость передачи: 115 кБ/c, максимальный радиус действия: < 5 м, габаритные размеры: 78×23×14,5 мм, масса: 20 г, рабочая температура: от 0 до 40 градусов, влажность: до 80 %.

    1 WAADAUSBOR1
    4 Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROYE20K02
    5 Зонд острый с разъемом «банан» голубой Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBUOGB1
    6 Зонд острый с разъемом «банан» красный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB1
    7 Крепеж «Свободные руки» Данный крепеж предназначен для подвешивания измерителя. Используется совместно с приборами: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502. 1 WAPOZUCH1
    8 Провод измерительный 1,2 м с разъемами «банан» голубой Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BUBB
    9 Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2YEBB
    10 Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2REBB
    11 Ремень для переноски прибора Предназначен для переноски прибора. Возможно повесить на шею. Используется с приборами MZC-304, MRP-201, MIC-10, MIC-30, MPI-502. 1 WAPOZSZE4
    12 Футляр М6 Предназначен для упаковки и транспортировки приборов: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502, LKZ-700. 1 WAFUTM6
  • Дополнительная комплектация MRP-201
