Приборы для измерения параметров устройств защитного отключения (УЗО)

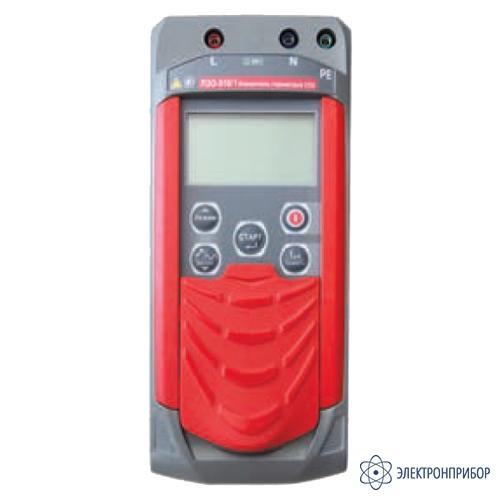

ПЗО-510/1 — измеритель параметров устройств защитного отключения

Код товара: 53237
  • 76095-19

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      76095-19 до 13.09.2029

    • Производитель

      Радио-Сервис, Россия

    • Артикул

      128002

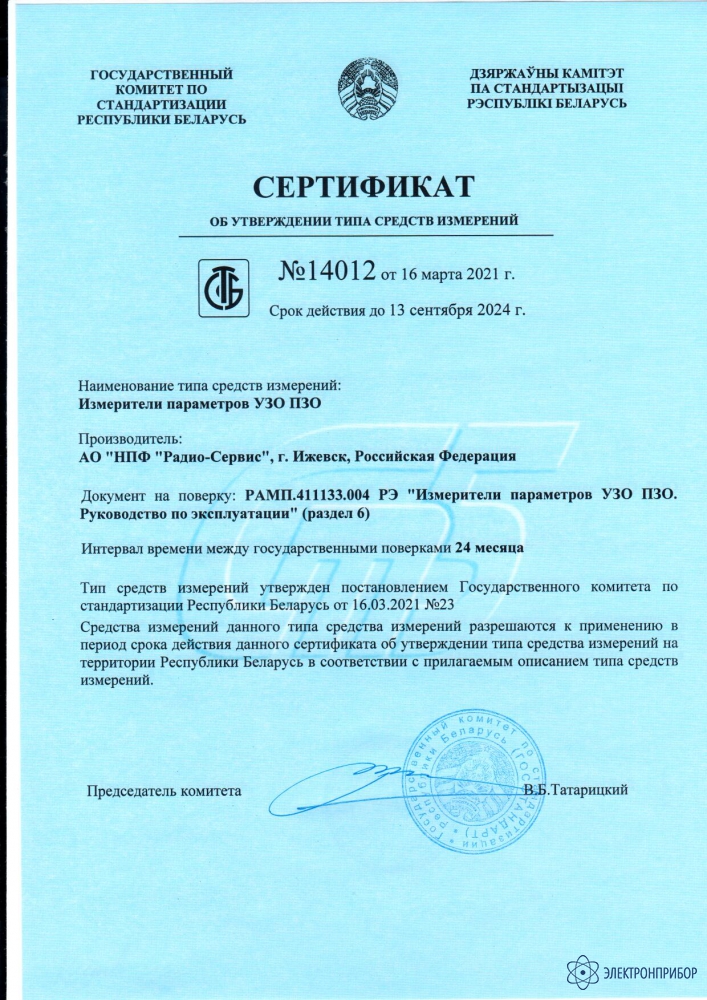

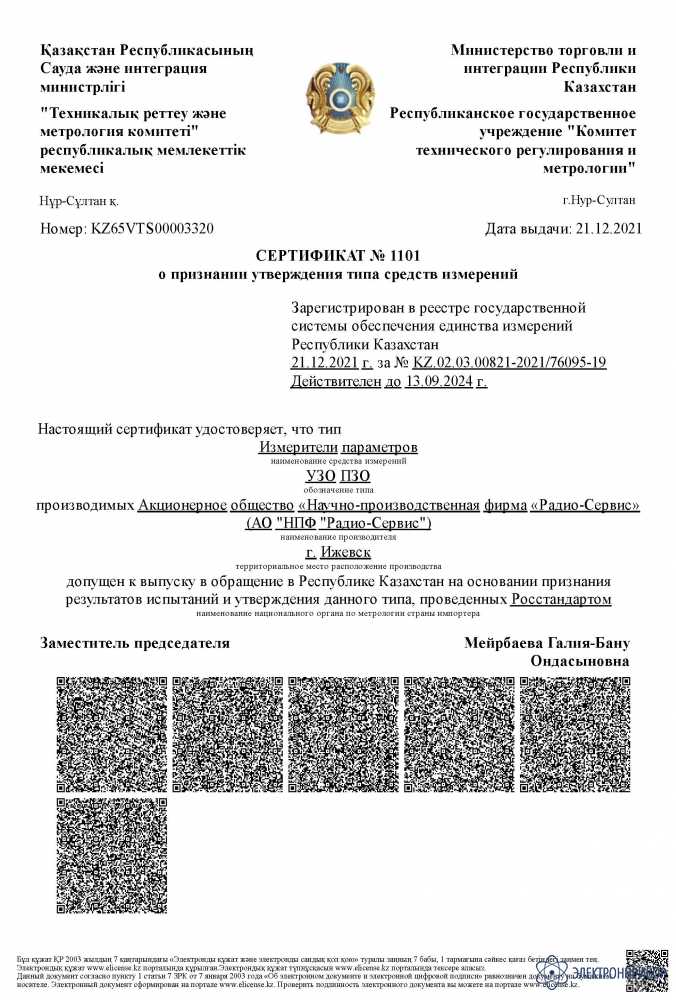

    Сертификаты

    Назначение измерителя параметров устройств защитного отключения ПЗО-510/1:

    Измеритель параметров УЗО ПЗО-510/1 предназначен для измерений параметров устройств защитного отключения общего и селективного типов, как находящихся, так и не находящихся под напряжением (автономный режим), напряжения переменного тока, напряжения прикосновения, активного электрического сопротивления петли "фаза-нуль".

    Описание измерителя параметров устройств защитного отключения ПЗО-510/1:

    Принцип действия ПЗО-510/1 при измерении тока срабатывания УЗО основан нa формировании плавно нарастающего тока и фиксировании его величины при срабатывании УЗО. При измерении времени отключения УЗО прибор сразу устанавливает силу тока соответствующей величины.

    Приборы измеряют параметры УЗО при следующих параметрах тока:

    • для УЗО типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока 0° И 180°;
    • для УЗО типов А и В на пульсирующем постоянном (однополупериодном) токе, нa пульсирующем постоянном токе с углом задержки фазы тока 90° И 135°, нa пульсирующем постоянном токе с наложением на постоянный ток 6 мА с возможностью установки полярности тока;
    • для УЗО типа В нa постоянном токе с возможностью установки полярности тока.

    Приборы выпускаются в двух модификациях: ПЗО-510 и ПЗО-510/1, отличающихся функциональностью. Модификация ПЗО-510 имеет полный функционал, a в модификации ПЗО-510/1 отсутствует функция измерений активного сопротивления петли «фаза-нуль» и функция измерений параметров УЗО типа в на постоянном токе с возможностью установки полярности тока.

    Прибор записывает в память результат последнего измерения и отображают его в режиме «Просмотр памяти». Дополнительно модификация ПЗО-510 сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером).

    Конструктивно все узлы приборов размещены в едином переносном корпусе из ударопрочной пластмассы.

    На лицевой панели расположены входные разъемы, дисплей, индикаторы, функциональные клавиши. Лицевая панель закрывается защитной крышкой Питание приборов автономное.

    Питание ПЗО-510/1 осуществляется от пяти сменных элементов типоразмера АА. Питание ПЗО-510 осуществляется от встроенного аккумулятора или пяти сменных элементов типоразмера АА. Зарядка аккумулятора производится от входящего в комплект поставки внешнего блока питания.

  • Технические характеристики измерителя параметров устройств защитного отключения ПЗО-510/1:

    Параметр Значение
    ПЗО-510 ПЗО-510/1
    Измерение параметров устройств защитного отключения типа АС, А, В АС, А
    Измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами, мА 10, 30, 100, 300, 500
    Измерение действующего значения напряжения переменного тока, В 10-300 одновременно по цепям (L-N, L-PE, N-PE)
    Измерение активного сопротивления петли "фаза-нуль", Ом 04-60,0 нет
    Питание Аккумулятор Ni-Mh 6 В 2 А/Ч или батареи типа АА 1,5 В х 5 шт. Батареи типа АА 1,5 В х 5 шт.
    Температурный диапазон, °C От -15 до +55
    Память 10000 измерений последнее измерение
    Связь с ПК Bluetooth нет
    Тип корпуса IP54
    Габариты, мм 65х105х245 90х105х245
    Магнитный держатель да нет

  • Комплект поставки ПЗО-510/1

    № Наименование Фото Количество Артикул

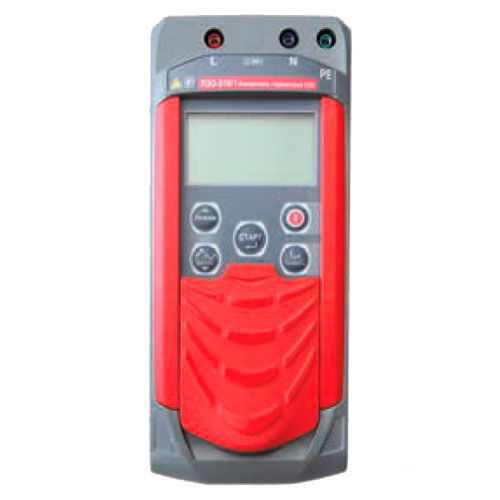

    1 Измеритель параметров УЗО ПЗО-510/1 1 128002
    2 Блок питания БПН-А 12-0,5 1 127962

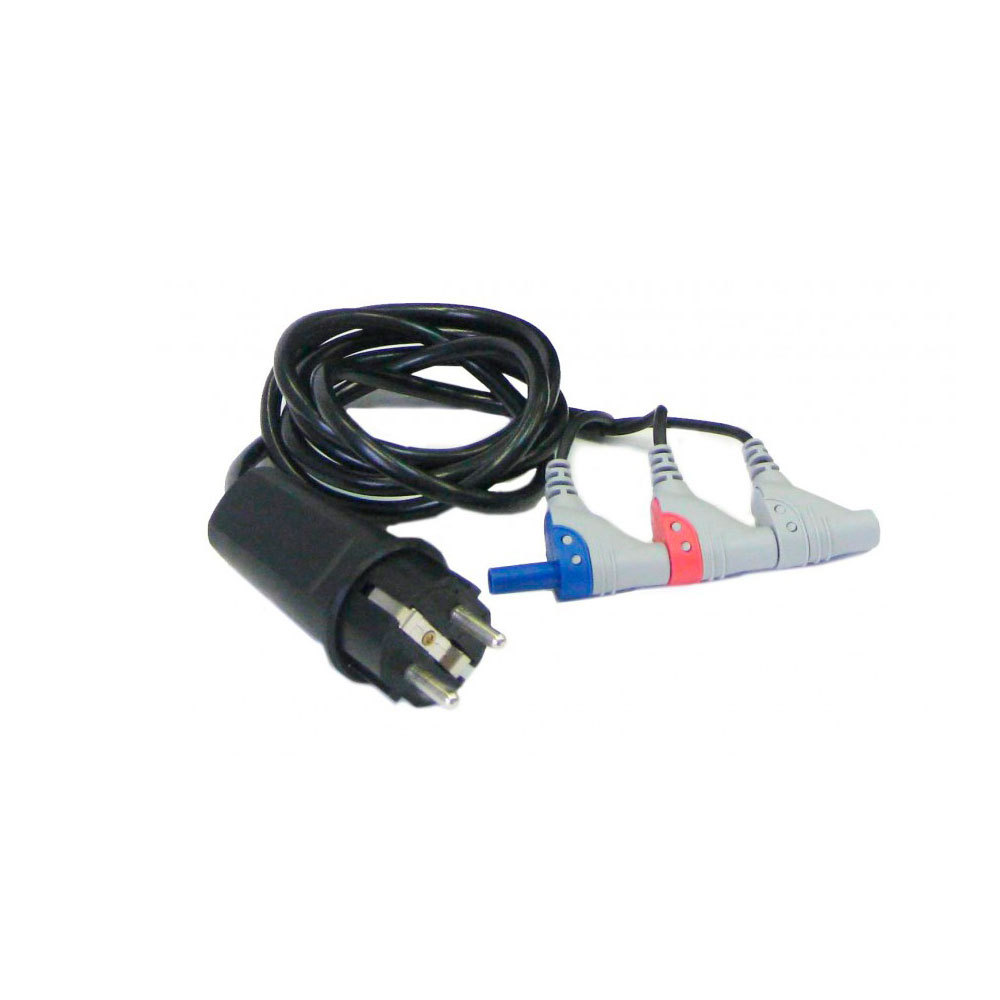

    3 Адаптер розеточный 1 127955
    4 Зажим изолированный типа "крокодил", d30, синий 1 127993
    5 Зажим изолированный типа "крокодил", d30, красный 1 127992

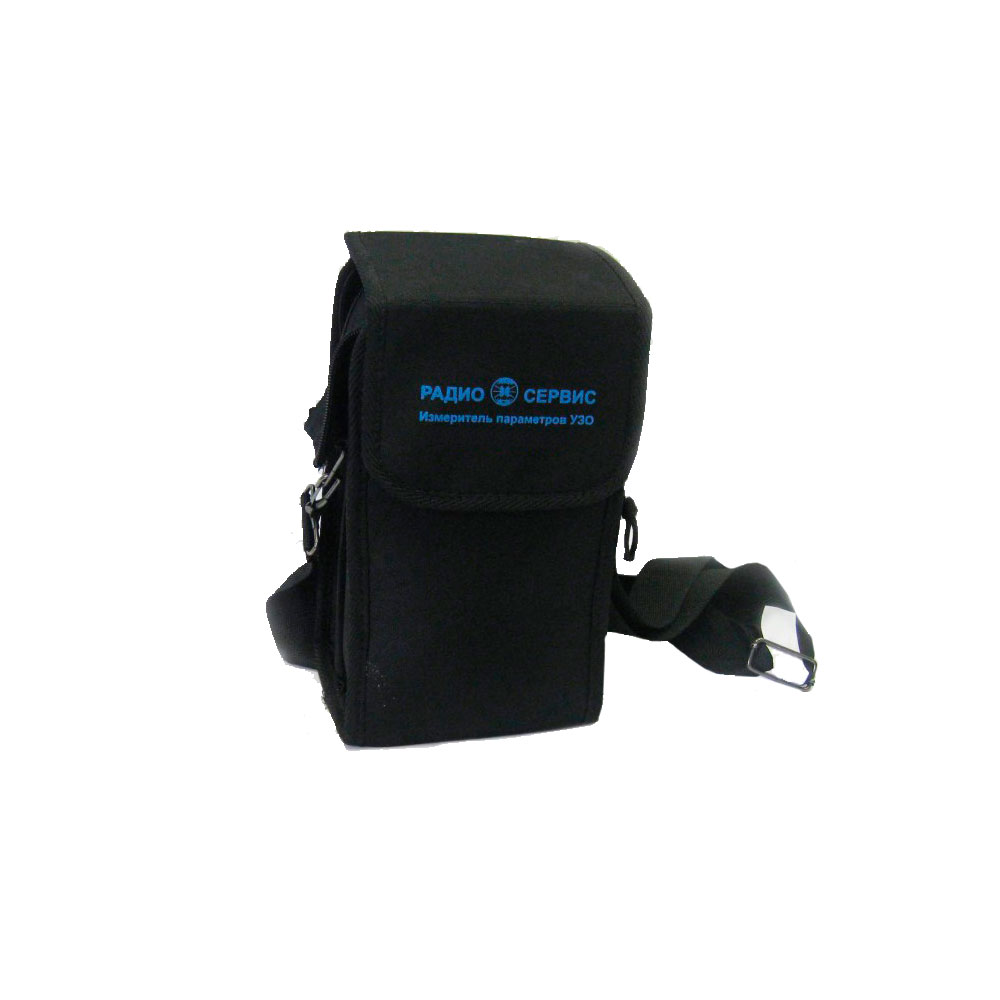

    6 Сумка для ПЗО-510 1 128560
    7 Кабель измерительный 1,5 м, красный 1 128016
    8 Кабель измерительный 1,5 м, синий 1 128017
    9 Отсек батарейный 5*АА, (Исполнение 1) 1 128069
    10 Руководство по эксплуатации 1 -
