Приборы для измерения параметров устройств защитного отключения (УЗО)

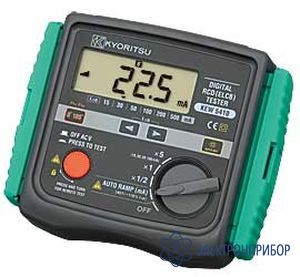

KEW 5410 — измеритель параметров УЗО

Код товара: 34418

  • Особенности измерителя параметров УЗО KEW 5410

    • Измерение времени срабатывания УЗО. Проведение тестирования номинального остаточного тока при х1/2 диапазона, измерении времени срабатывания УЗО при х1 и х5 диапазонах.
    • Измерение тока срабатывания. Измерение тока срабатывания при помощи автоматического изменения тока.
    • Удаленное тестирование. Функция блокировки тестовой кнопки позволяет пользователю работать двумя руками. Измерение начнется автоматически, после того как прибор определит напряжение сети.
    • Автоматическое определение напряжения прикосновения. Определение напряжения к заземлению заземляющих электродов или защитных проводников во время тестирования УЗО (при подаче испытательных токов) – при измерении с использованием заземления для предотвращения удара электрическим током, вызванных поврежденным заземлением. Измерения прекратятся при значении напряжения 50В АС и выше.
    • Пыле- и Влагозащищенность. Пыле- и Влагозащищенная конструкция (разработана в соответствии с требованиями стандарта безопасности МЭК60529 IP54)
    • Подсветка. Облегчает работу в слабоосвещенных помещениях.

  • Технические характеристики измерителя параметров УЗО KEW 5410

    Параметр Значение
    Измерение напряжения
    Диапазон измерений 80В ~ 450В (50/60Гц)
    Погрешность ±2%±4 ед.мл.р.
    Стандарты безопасности

    МЭК61010-1 Степень загрязнения 2  КАТ.III 300В/ КАТ.II 400В
    МЭК61010-031
    МЭК61557-1,6 МЭК60529 (IP54)
    ЖКИ 1999 разрядов (3 ½ единиц), Большой ЖКИ
    Рабочие условия От 0ºС до 40ºС,
    Относительная влажность 85% (Без образования конденсата)
    Условия хранения - 20ºС до 60ºС,
    Относительная влажность 85% (Без образования конденсата)
    Выдерживаемое напряжение АС 3700В/ 1 минута (между электрической цепью и корпусом прибора)
    Сопротивление заземления 50МОм и более/ 1000В (между электрической цепью и корпусом прибора)
    Функция «Sleep» Прибор автоматически выходит в режим «Sleep» через 3 минуты после последней операции переключения (потребление тока 75мкА).
    Данная функция не работает при измерении напряжения. Чтобы выйти из режима «Sleep», установите переключатель функций в положение OFF, и повторно установите прибор в необходимый диапазон. подсветка выключается через 1 минуту.
    Источник питания ВС 12В/ Батареи размера АА R6P (SUM-3) х 8 шт.
    Габаритные размеры 186х167х89мм
    Вес Около 965г. (включая батареи)
    Возможное количество измерений Не менее 120 раз (измерение каждые 30сек. при х1/2, I∆n = 100мА)

    Измерение времени срабатывания УЗО и Тока срабатывания УЗО
    Диапазон х5 х1 х1/2 Пилообразная форма (Авто) мА
    Номинальный ток 100В±10%
    200В+32%/-10%
    400В±10%
    (50/60Гц)
    Испытательный ток 15/30/ 50/100мА 15/30/50/ 100/200/500мА 15/30/50/ 100/200/500мА
    Диапазон измерений Время тестирования 200мс Время тестирования 2000мс Время тестирования 2000мс 40%~110% от I∆n (поднимается по 5%) Время тестирования 300мс х 15 шагов
    Погрешность Время срабатывания ±1%показаний ±3 ед.мл.р. ±1%показаний ±3 ед.мл.р. ±1%показаний ±3 ед.мл.р. Испытательный ток каждого шага -4%~+4%
    Испытательный ток +2%~8% ед.мл.р. +2%~8% ед.мл.р. +2%~8% ед.мл.р. Испытательный ток каждого шага -4%~+4%

  • Комплект поставки KEW 5410

    № Наименование Количество
    1. Измеритель параметров УЗО KEW 5410 1
    2. Измерительный щуп 7128 1
    3. Измерительный щуп с зажимом типа «крокодил» 7129 1
    4. Наконечник-удлинитель 8017 2
    5. Футляр для проводов 1
    6. Ремень 1
    7. Руководство по эксплуатации 1
    8. Батареи размера АА R6P (SUM-3) 8
