Приборы для измерения параметров устройств защитного отключения (УЗО)

UNI-T UT586+ — тестер УЗО

Код товара: 85575

    • Гарантия

      1 год

    • Производитель

      UNI-T, Китай

    • Артикул

      UT586+

    Назначение тестера УЗО UNI-T UT586+:

    Тестер УЗО UNI-T UT586+ — это высокоточный портативный прибор, предназначенный для проверки времени срабатывания и тока утечки устройств защитного отключения (УЗО), также известных как выключатели дифференциального тока (RCD). Он незаменим для электриков, инспекторов по охране труда, монтажников и сервисных специалистов, которым необходимо регулярно проверять работоспособность защитных устройств в жилых, коммерческих и промышленных зданиях.

    Особеннности тестера УЗО UNI-T UT586+:

    • диапазон измерения напряжения: от 100 В до 440 В переменного тока;
    • поддержка частот 50 Гц и 60 Гц;
    • измерение времени срабатывания при стандартных токах утечки: 1/2, 1, 5 кратных номиналу;
    • автоматическое определение полярности и напряжения;
    • индикация перегрева и защита от неправильного подключения.

    Описание тестера УЗО UNI-T UT586+:

    Точность и соответствие нормам безопасности. Измеритель параметров УЗО позволяет проводить измерения в соответствии с требованиями ПУЭ и международных стандартов. Прибор измеряет время срабатывания УЗО при токах утечки 10 мА, 20 мА, 30 мА, 100 мА, 200 мА, 300 мА, 500 мА и 1000 мА, что охватывает все распространенные типы защитных устройств.

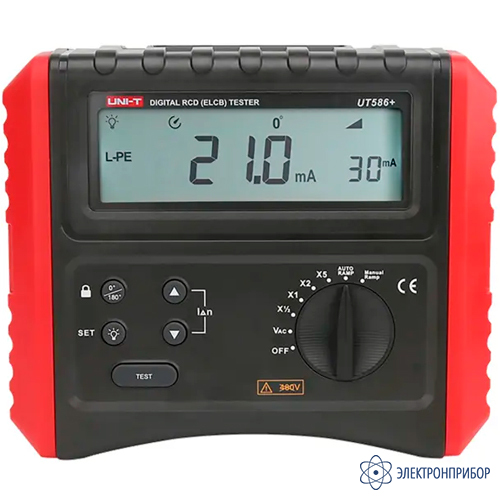

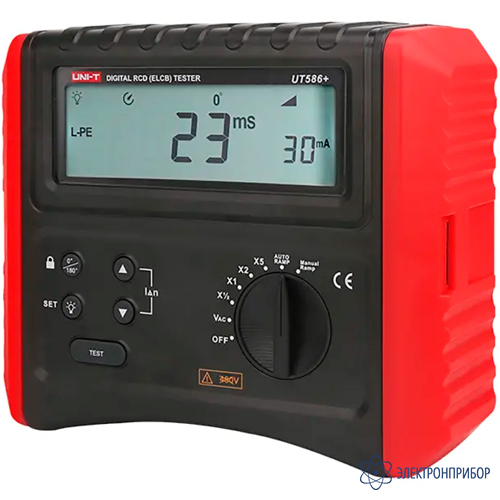

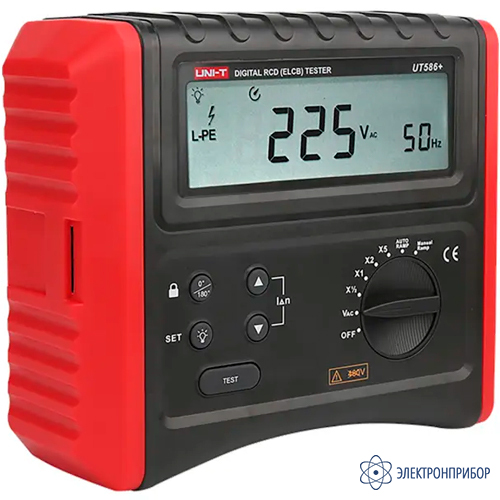

    Результат отображается на большом экране с четкой индикацией, включая символы "L–PE" для проверки правильности подключения. Если провода подключены неправильно или напряжение в сети нестабильно, соответствующий символ начинает мигать, и тест не запускается, что исключает возможность ошибки.

    Безопасность и защита от перегрузок. UNI-T UT586+ оснащен системой защиты от перегрева: при повышении температуры внутренних компонентов на экране появляется предупреждающий символ, и тестирование временно блокируется. Это предотвращает повреждение устройства при длительной эксплуатации. Также реализована защита от неправильного подключения — если фаза и ноль перепутаны, прибор не начнет тест, что гарантирует безопасность оператора. Важно помнить, что во время тестирования нельзя прикасаться к оголенным проводам или заземленным металлическим частям.

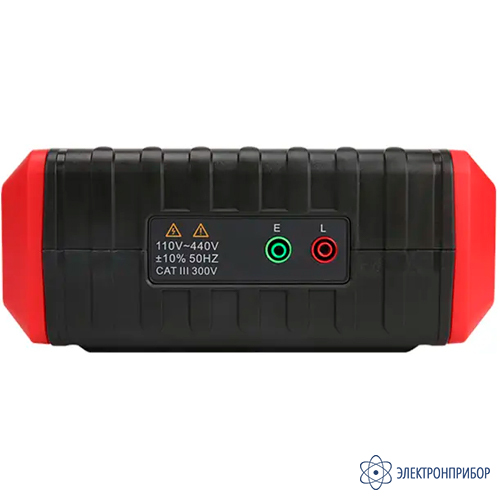

    Удобство и универсальность в работе. UNI-T UT586+ прост в использовании: достаточно подключить красный и зеленый щупы к линиям "L" и "N" и запустить тест. Прибор автоматически определяет напряжение и частоту сети. Встроенная подсветка экрана активируется коротким нажатием кнопки и помогает работать в условиях недостаточного освещения. Корпус выполнен из прочного пластика, устойчивого к ударам и вибрациям, а компактные размеры позволяют легко носить устройство в кармане или сумке.

  • Технические характеристики тестера УЗО UNI-T UT586+:

    Описание точности: ± (a% чтение + счет).
    Температура окружающей среды: (23 ± 5)°C.
    Влажность окружающей среды: 45 ~ 75% RH.
    Высота: ≤ 2000 м.
    Питание: щелочная батарея 1,5 В (батарея AA) × 8 шт., количество возможных тестов с новой батареей > 1000.
    Стандарты применения: EN 61010-1, EN 61010-2-030, EN 61557-1, EN 61557-6, EN 61326-1, EN 61326-2-2, CATIII 300В / Class II, предназначено для использования в помещениях, степень загрязнения: 2.

    Функция Рабочее напряжение (AC) Номинальный ток срабатывания (I△n) Время действия для срабатывания Точность
    Ток срабатывания Время срабатывания
    *1/2 от 100 до 440 В AC
    50Hz/ 60Hz    		 10/ 20/ 30/ 100/ 200/ 300/ 500/ 1000 мА от 0 до 2000 мс (0°/180°) диапазон ошибки:
    от -10% до 0%    		 ± 0,6% rdg ± 4 dgt
    *1 10/ 20/ 30/ 100/ 200/ 300 мА диапазон ошибки:
    от 0% до +10%
    500/ 1000 мА от 0 до 200 мс (0°/180°)
    *2 10/ 20/ 30/ 100/ 200/ 300/ 500 мА
    *5 10/ 20/ 30/ 100/ 200 мА
    AUTO RAMP 10/ 20/ 30/ 100/ 200/ 300/ 500/ 1000 мА IΔn увеличивается от 40% до 110% (с шагом 5%) 300 мс × 15 (0°/180°) диапазон ошибки:
    от -10% до +10%
    MANUAL RAMP от 0 до 300 мс (0°/180°)
    Функция Диапазон Разрешение Точность Защита входа Примечание
    Напряжение AC от 30 до 480 В 1 В ± (3% + 3) 500 В AC / 700 В DC входное сопротивление ≈ 5,2 МОм
    Факторы, которые могут повлиять на результаты измерений
    Обозначение Описание переменной
    A внутренняя погрешность (ток срабатывания: диапазон ошибки: от -10% до +10%, время срабатывания: ± 0,6% от показаний ± 4 разряда)
    E1 положение на ± 90°: 100% A
    E2 напряжение питания в пределах от 9,4 В до 12 В, тест УЗО проходит нормально: 100% A
    E3 температура 0°C и 35°C: 110% A
    E5 сопротивление щупов ≤ 0,2 Ом: 100% A
    E8 от 85% до 110% от номинального напряжения системы (85 ~ 484 В): 120% A
    Отклик по частоте напряжения переменного тока: от 45 Гц до 65 Гц (отображение частоты только для справки).
    Когда переменное напряжение менее 30 В, измеренное значение носит справочный характер.

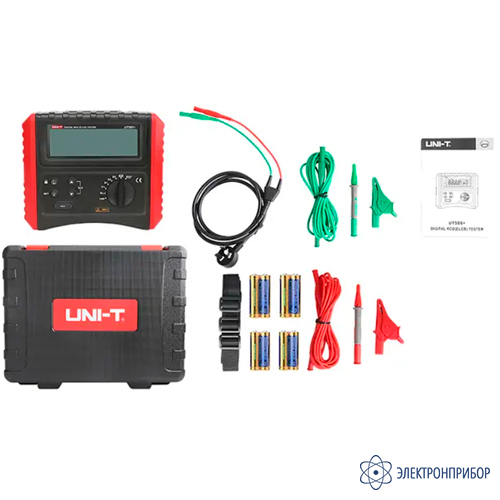

  • Комплект поставки UNI-T UT586+

    № Наименование Количество
    1 Тестер УЗО UNI-T UT586+   1
    2 Измерительный провод   1
    3 Провод с трёхконтактной вилкой (по национальному стандарту)  1
    4 Крокодил  2
    5 Щуп в виде ручки 2
    6 Щелочная батарея AA 1,5 В 8
    7 Ремешок  1
    8 Руководство пользователя   1
    9 Гарантийная карта / сертификат   1
