LRCD200 — комбинированный тестер (цепь и УЗО)
Код товара: 23668-
-
Гарантия
3 года
-
Производитель
-
Артикул
LRCD200-EN-SC
Описание комбинированного тестера (цепь и УЗО) LRCD200:
Серия LRCD - последнее поколение приборов сочетающих в себе тестирование параметров петли короткого замыкания без срабатывания УЗО и тестирование самих УЗО. Доступные и гибкие функции тестирования для электриков, тестирующих цепи под напряжением.
Все приборы серии LRCD200 поставляются с калибровочными сертификатами
Имеется три модели:
- LRCD 200 - прибор предназначен для безопасного тестирования сопротивления петли короткого замыкания в трехфазных системах и тестирования УЗО номиналом от 10 мА до 500 мА;
- LRCD 210 - прибор предназначен для безопасного тестирования сопротивления петли короткого замыкания в трехфазных системах и тестирования УЗО при 1/2I,11, и 5I, настраиваемых и УЗО постоянного тока;

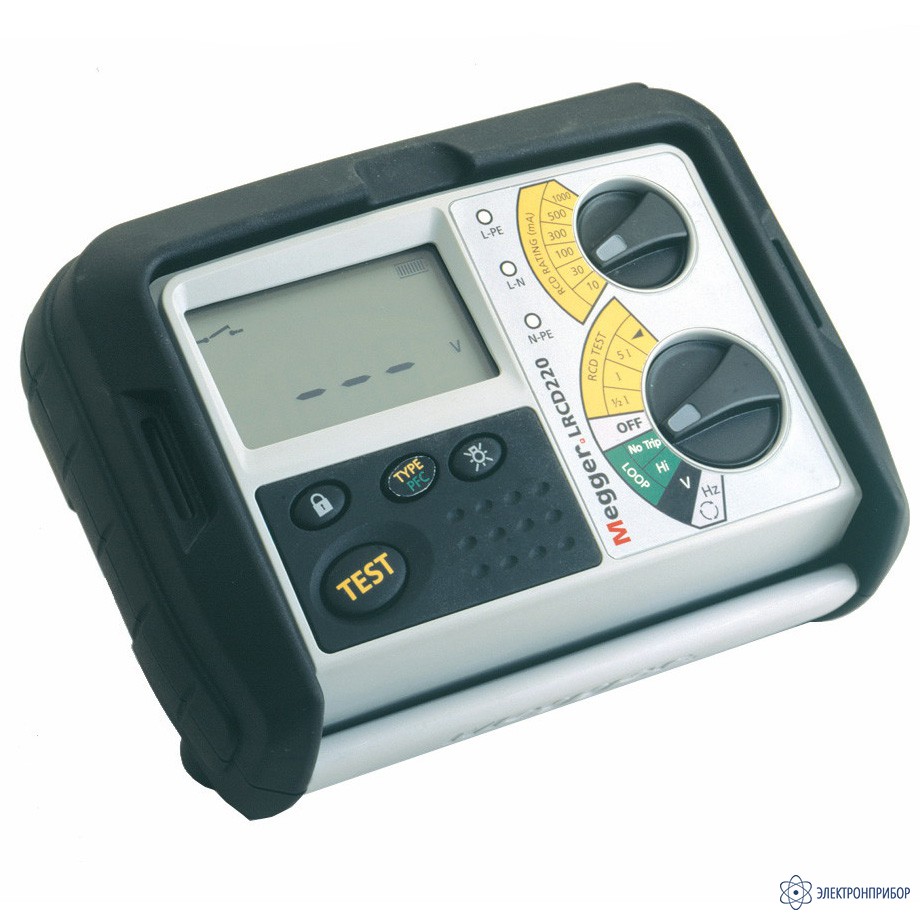

- LRCD 220 - имеет те же возможности что и LRCD 210 с расширенным рабочим диапазоном при тестировании петли от 110 В до 280В В + быстрое двухпроводное тестирование (Фаза-Фаза, Фаза-Земля).
Все три прибора позволяют проводить тестирование петли короткого замыкания в цепи с УЗО 30 мА или более без его срабатывания, включая электронные УЗО.
Все приборы разработаны с использованием нового корпуса для тестера от Megger.
Прибор встроен резиновую защиту, имеет крышку для защиты панели, влагостойкий IP54, легко определяемые функции и удобная компоновка. Приборы можно держать в руках или повесить на шею, они не соскользнут, если их положить на полку и ли скамейку. Тестовые провода могут оставаться присоединенным с закрытой или открытой крышкой панели.
Светодиодные индикаторы LNE соединительные показать статус соединения Индикатор L-N-E показывает состояние соединения и его полярнотсь.
Тестирование петли без срабатывания УЗО:
Тестирование петли приборами Megger позволяет избежать срабатывания подключенного к цепи УЗО. Гарантированно в цепи не сработает с УЗО до 30 мА и более.
Тест петли без срабатывания УЗО может так же быть осуществлен в цепях с электронными УЗО.
Все приборы серии LRCD позволяют:
- Тестирование петли без срабатывания УЗО 30 мА и выше, а так же электронные УЗО;
- Трехпроводное измерение сопротивления петли без срабатывания в пределах от 0,01 Ом до 2 кОм;
- Автоопределение диапазона теста;
- Расчет ожидаемого тока КЗ при измерении сопротивления петли;
- Измерение напряжение сети;
- Измерение частоты сети.
Дополнительно для LRCD220:
- Быстрый двухпроводный тест
- Тест петли в сети до 415 В (линейное);
- Тестирование петли в сети 110 В;
- Подсветка дисплея;
- Отображение порядка чередования фаз;
- естирование времени срабатывания УЗО для всех диапазонов тока.
Тестирование УЗО:
Тестирование врем ени срабатывания УЗО для всех диапазонов тока.
Автоматический тест УЗО прибора LRCD220 позволяет автоматически проводить все вышеперечисленные тесты в то время как оператор включает сработавшие УЗО. Результаты могут быть вызваны на дисплей.
Все тестеры LRCD позволяют:
- Тест УЗО от 10 мА до 500 мА;
- Тестирование УЗО номинальным током;
- Выбор;
- Выбор угла 0/180о;
- Тестирование с автоповышением тока;
- Выбор напряжения прикосновения 25 или 50 В;
- Дополнительный дисплей для напряжения прикосновения.
Кроме того LRCD210 и LRCD220 позволяют:
- Тестирование УЗО / I и 5 I;
плюс LRCD220 позволяет:
- Тестирование 1000 мА УЗО;
- Подсветка дисплея;
- Блокировка теста;
- Отображение чередования фаз.
Кроме того, приборы позволяют работать при измененной полярности Фаза/Нейтраль.
-
-
Технические характеристики комбинированного тестера (цепь и УЗО) LRCD200:
Параметр Значение Измерение напряжения 0 В - 500 В Погрешность ± 2% ± 2 цифры Измерение частоты 25Гц до 450 Гц Погрешность ± 0,1 Гц от 25.0 Гц до 199.9 Гц
± 1 Гц от 200 Гц до 450 Гц3-проводное тестирование петли без срабатывания УЗО Питание 200V - 280 В 45 Гц до 65 Гц Номинальный испытательный ток 15 мА Погрешность измерения петли 0.01 Ом - 9.99 Ом (± 5% ± 0,03 Ом)
10.0 Ом - 99,9 Ом (± 5% ± 0,5 Ом)
100 Ом - 999 Ом (± 5% ± 5 Ом)
1,00 кОм - 2.00 кОм (± 5% ± 30 Ом)Тестирование УЗО УЗО тест диапазоны Тестирования УЗО по EN61557-6
10 мА, 30 мА, 100 мА, 300 мА, 500 мАНапряжение питания 200 В - 280 В 45 Гц до 65 Гц Погрешность тока тестирования Тест без срабатывания УЗО (1/2I) от - 8% до - 2% Тест со срабатыванием УЗО (I, 5I) от + 2% до + 8% Время Срабатывания ± 1% ± 1 мс Измерение напряжения прикосновения Измеряемый диапазон От 0 В до 50 В Ошибка +5% / + 15% ± 0,5 В Общие характеристики Рабочий диапазон температуры -5 °C до + 40 °C Рабочая влажность 93% R.H. на + 40 °C максимально Диапазон для хранения -25 °C до + 70 °C Защита от пыли/влаги IP54 Безопасность МЭК 61010. Соответствует требованиям МЭК 61010-1 Cat I II 300В между фазой и землей EN61557 Соответствует следующим частям EN61557, электрическая безопасность в системах низкого напряжения до 1000 В AC и 1500 В DC – об орудовани е для испытаний, измерения или контроля защитных измерений:
Часть 1 – Общие требования
Часть 3 – Измерение сопротивления петли
Часть 6 – Устройства дифференциального тока (УЗО)Питание Батареи: 8 х 1,5 В элемента типа МЭК LR6 (щелочные);
Аккумуляторы: 8 х 1,2 В NiCd или NiMH элементыСрок службы батареи 2000 тестов подряд Масса 980 г Размеры 203 х 148 х 78 мм Электромагнитная совместимость В соответствии с МЭК 61326-1 -
Комплект поставки LRCD200
№ Наименование Количество 1 Комбинированный тестер (цепь и УЗО) LRCD200 1 2 Набор тестовых проводов (красный/черный/зеленый) 1 3 Стандартная тестовая вилка 1 4 Руководство по эксплуатации 1 Дополнительная комплектация LRCD200:
(Поставляется по отдельному заказу)
№ Наименование Количество 1 Красный/зеленый 2 - х проводный набор 1 2 Провод для подключения заземления 1 Дополнительное ПО для сертификации LRCD200:
(Поставляется по отдельному заказу)
№ Наименование Количество 1 Powersuite Pro - Lite16 сертификационное ПО 1 -
