Приборы для измерения параметров устройств защитного отключения (УЗО)

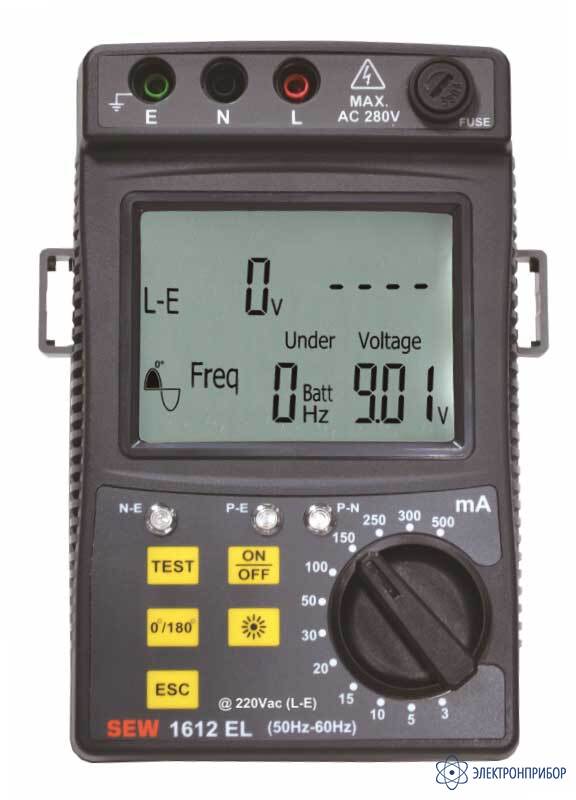

1612 EL — цифровой измеритель параметров устройств защитного отключения

Код товара: 45024

  • Особенности цифрового измерителя параметров устройств защитного отключения 1612 EL:

    • Встроенный вольтметр: ~10…280 В (50/ 60 Гц), разреш.1 В (± 2 %);
    • Тест УЗО (АС-типа): измерение времени отключения 1 мс …2,999 с (разрешение 1 мс);
    • Задание начального значения дифференциального тока: дискретная установка переключателем (12 значений);
    • Входные гнезда (E, N, L): на лицевой панели;
    • Индикация ошибок подключения к цепи (3 св./диода: N-E / P-N, P-E);
    • Задание начальной фазы режима тестирования;
    • Индикация частоты напряжения (Hz), полярности полуволны, выключающей УЗО;
    • Измерение напряжения «фаза – земля» (до начала теста);
    • Удержание результата измерения;
    • Микропроцессорное управление, индикация разряда батарей, автовыключение питания;
    • Большой ЖК-индикатор (78х76 мм) с подсветкой;
    • Защита измерительного входа (предохранитель) и ограничительного резистора от перегрева (OTP);
    • Удобный ремень: для ношения на шее/ плече;
    • Укладочный кейс для хранения и транспортировки.

  • Технические характеристики цифрового измерителя параметров устройств защитного отключения 1612 EL:

    Параметр Значение
    8012 EL 1612 EL
    ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК (∆IN)
    Значения дифференциального тока 3/ 5/ 10/ 15/ 20/ 30/ 50/ 100/ 150/ 250/ 300/ 500 мА (фиксированые значения)
    Погрешность установки тока ± 5 % ± 1мА
    Начальная фаза теста установка вручную: 0° или 180°
    (цепь «фаза – земля»)
    Индикация полярности выбирается полярность волны («+»/ «-»), выключающей УЗО
    ВРЕМЯ ОТКЛЮЧЕНИЯ
    Диапазон измерений 1 мс ... 2 ,999 с
    Максимальное разрешение 1 мс
    Погрешность измерений ± 2 мс
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ В ТЕСТИРУЕМОЙ ЦЕПИ
    Номинальное Uвх (L-E/ L-N) 220 В ± 3% 50/ 60 Гц (фаза-земля/ фаза-нейтраль)
    Измеряемое напряжение 10 В ...280 В (50/ 60 Гц)
    значение в момент начала теста УЗО
    Разрешение 1 В
    Погрешность измерений ± 2 % + 1В
    ОБЩИЕ ДАННЫЕ
    Дисплей ЖК-индикатор с подсветкой (3 1/2 разряда, 78 х 76 мм)
    Входные гнезда (E, N, L) На торцевой кромке На лицевой панели
    Условия эксплуатации 0 °C ... +40 °C, относительная влажность < 80 %
    Условия хранения -10 °C ... +50 °C, относительная влажность < 80 %
    Напряжение питания 1,5 В х 6 (тип АА)
    Габаритные размеры 221 х 110 х 57 мм 163 х 122 х 6 7 мм
    Масса 695 г (с батареей питания) 612 г (с батареей питания)

  • Комплект поставки 1612 EL

    № Наименование Количество
    1 Цифровой измеритель параметров устройств защитного отключения 1612 EL 1
    2 Комплект измерительных проводов с наконечниками «крокодил» AL-8012 1
    3 Источник питания 6
    4 Жесткий кейс для переноски 1
    5 Ремень 1
    6 Руководство по эксплуатации 1
