Приборы для измерения параметров устройств защитного отключения (УЗО)

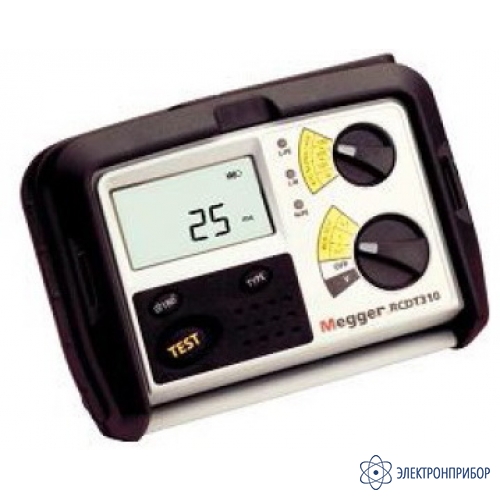

RCDT310 — тестер УЗО

Код товара: 23665
  • 45342-10

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      45342-10 до 01.08.2015

      Можно поверить!
      Тип поверки: первичная

    • Производитель

      Megger, Великобритания

    • Артикул

      RCDT310-EN-SC

    Описание тестера RCDT310:

    Серия RCDT300 может осуществлять тестирование 1/2I, 1xI и 5xI устройств с остаточным током мощностью 30 мА, 100 мА, 300 мА и 500 мА на устройствах общего назначения и специальных (с временной задержкой). RCDT320/330 могут также испытывать устройства с мощностью 10 мА и 1000 мА. Все приборы тестируют постоянный ток устройств с остаточным током. Рабочее напряжение 100 - 280 В.

    Испытания 5I возможны на устройствах с остаточным током мощностью до 100 мА.

    Полярность:

    Все устройства могут испытываться при 0o или 180o.

    Специальные устройства:

    У специальных прерывателей происходит задержка отключения. Проверка задержки увеличивается и допускается задержка в 30 с между измерением напряжения повреждения и и применением испытательного тока.

    Напряжение прикосновения:

    Напряжение прикосновения измеряется в начале тестирования устройств с остаточным током. При возможности он отображается на аналоговой дуге по завершении тестирования. Напряжение прикосновения выбирается 25 В или 50 В.

    Прочность:

    • Сконструирован для противостояния ударам, защищен армированным каучуком.
    • Прочная крышка защищает дисплей во время тестирования и закрывает его по окончании.

    Простота использования:

    • Все функции понятны и очевидны.
    • Раскраска показателей облегчает выбор диапазонов тестирования, экономя время испытаний и обнаружения повреждений.
    • Инструкция пользователя дает все нужные сведения.

    Руки свободны:

    Прибор удобно висит на шее, освобождая руки, поскольку он тщательно сбалансирован.

    Приборы с остаточным током, чувствительные к постоянному току:

    Эти приборы можно тестировать при 1/2I, 1xI и 5xI.

    Меры обеспечения безопасности:

    Для защиты пользователя и прибора от ненадлежащего использования тестер RCDT имеет много свойств, известных как интеллектуальная система безопасности Megger включая:

    • Светодиодные индикаторы подключения – показывают подключения испытательных проводов и состояние подачи питания.
    • Блокировка – предотвращает опасное подключение испытательных проводов.
    • 3-фазная безопасность – Даже если RCDT подключен через фазу, прибор останется неповрежденным.
    • Запрет испытаний – Если напряжение питания превышает 300 В, испытание будет запрещено.

    Кроме того, эта серия отвечает требованиям IEC 61010-1 по безопасному подключению к питанию по Category III supply (300 В фаза к земле).

    Эти новые электрические тестеры Megger просты и надежны. Они отвечают всем современным требованиям по тестированию электроприборов.

    Особенности тестера RCDT310:

    Параметр Значения
    Тестирование устройств с остаточным током
    Проверка времени отключения 1/2I, I, 5I RCD
    Выборочные прерыватели
    Прерыватели постоянного тока (1/2 I, I, 5I)
    Устройства 30, 100, 300, 500 мА
    Устройства 10 мА /1 A
    Испытание тока отключения (RAMP)
    Автоматическое испытание последовательности
    Выбор полярности 0° / 180°
    Запрет показа напряжения прикосновения (по выбору)
    Максимальное напряжение прикосновения (25 В / 50 В)
    Рабочий диапазон от 100 до 280 В
    Рабочий диапазон от 50 до 280 В
    Программируемые устройства с остаточным током
    Измерение частоты
    Свойства
    3-х фазная безопасность
    Большой четкий дисплей
    Подсветка
    Индикация состояния батареи
    Автоматическое отключение
    Индикация сгоревшего предохранителя
    Защита по IP54
    Сохранение результатов
    Загрузка
    Интерфейс USB
    IEC61010-1 CATIII 300 V
    EN61557
    Сертификат калибровки

  • Технические характеристики тестера RCDT310:

    Диапазоны тестирования (по EN61557-6)
    Напряжение питания: 100 В - 280 В, 45-65 Гц;

    Точность тока тестирования:
    Без тестирования отключения: (1/2I) от –8% до –2%
    Тестирование отключения: (I, 5I) от +2% до +8%
    Время отключения: ±1% ±1мс

    Измерение напряжения:
    Диапазон переменного: 0- 300 В , 25-450 Гц
    Точность: ±2% ±2 знака

    Напряжение сбоя (прикосновения):
    Отражаемый диапазон: 0-50 В
    Ошибка: +5%/+15% ±0.5 V

    Шаговый прирост программируемых устройств с остаточным током:
    10-50 мА – шаги 1 мА
    50-500 мА – шаги 5 мА
    500-1000 мА- шаги 10 мА

    Температура и влажность:
    Рабочая температура: от -5 °C до +40 °C
    Рабочая влажность: Относительная влажность 93% при +40°C макс.
    Сохранение данных при: -25 °C до +70 °C
    Максимальная высота: 2000 м
    Защита от погодных условий по IP54

    Средства связи:
    Интерфейс USB

    Электроснабжение:
    Батареи: 8 x 1,5 В типа IEC LR6 (AA щелочные).
    Заряжаемые: 8 x 1,2 В никеле-кадмиевые или никеле-металло-гидридные батареи.
    Срок службы батарей: 2000 последовательных тестов

    Вес: 980 г
    Габаритные размеры: 203 x 148 x 78 мм

  • Комплект поставки RCDT310

    № Наименование Количество
    1. Прибор 1
    2. Тестовый провод с заземлением 1
    3. Руководство по эксплуатации 1

    Дополнительная комплектация RCDT310:

    (Поставляется по отдельному заказу)

    № Наименование
    1. 25970-041 USB-провод для подключения к компьютеру Тип A или Тип B + ПО
    2. 6220-740 Стандартный тестовый набор набор 1 провод, 3 конца (штепсель BS1363)
    3. 6220-784 Стандартный набор тестовых проводов: 2 провода (Красный/Зеленый), щупы, зажимы
