Приборы для измерения параметров устройств защитного отключения (УЗО)

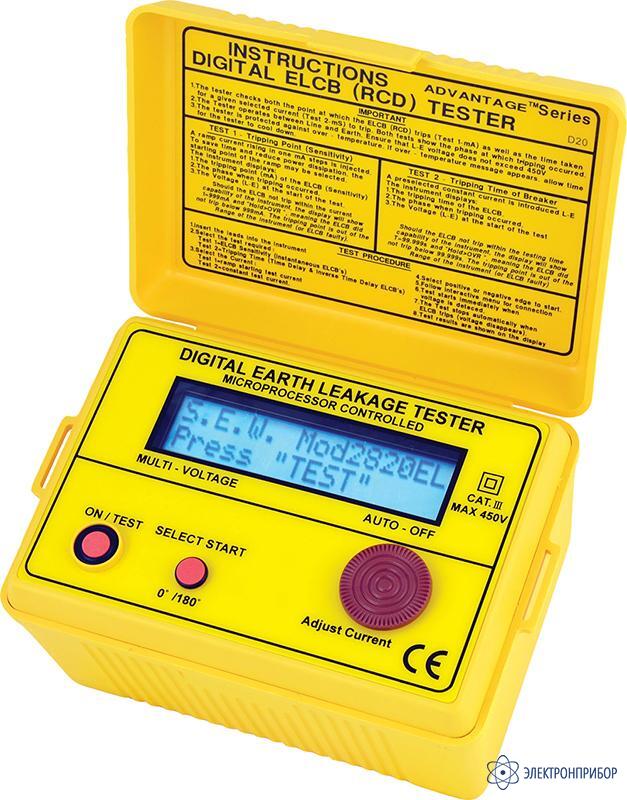

2820 EL — цифровой измеритель параметров УЗО

Код товара: 22540

  • Назначение цифрового измерителя параметров УЗО 2820 EL:

    Цифровые измерители параметров УЗО 2820 EL: Микропроцессорное управление; Измерение параметров УЗО с высоким разрешением (1 мА, 1 мс); Время тестирования до 100 с; Удержание результата измерения; Задание начального значения дифференциального тока потенциометром; Задание начальной фазы режима тестирования; Индикация полярности полуволны, выключающей УЗО; Защита ограничительного резистора от перегрева; Автоматическое выключение питания; Большой ЖК индикатор; Защита измерительного входа; Масса 625 г.

  • Технические характеристики цифрового измерителя параметров УЗО 2820 EL:

    Параметр Значения
    ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК
    Диапазон измерений 0 … 1000 мА (макс. ток для 317 В; 50 Гц)
    Разрешение 1 мА
    Погрешность измерения ± (1 % + 1 ед. счета)
    Установка начального значения дифф. тока с помощью потенциометра
    Начальная фаза теста Выбирается вручную: 0° или 180° (цепь «фаза - земля»)
    Индикация полярности Определяется полярность волны, выключающей УЗО
    ИЗМЕРЕНИЕ ВРЕМЕНИ ОТКЛЮЧЕНИЯ
    Диапазон измерений 1 мс … 100 с
    Разрешение 1 мс
    Погрешность измерения ± (1 % + 1 ед. счета)
    Установка тестового значения дифф. тока с помощью потенциометра
    Начальная фаза теста Выбирается вручную: 0° или 180° (цепь «фаза - земля»)
    НАПРЯЖЕНИЕ В ТЕСТИРУЕМОЙ ЦЕПИ
    Номинальное напряжение (фаза-земля) 110 … 450 В, 50 Гц
    Измеряемое напряжение Значение в момент выключения УЗ
    Погрешность измерения ±( 3 % + 1 В)
    Разрешение 1 В
    ОБЩИЕ ДАННЫЕ
    Дисплей 2-строчный ЖКИ (2 х 16)
    Условия эксплуатации Минус 5 °С … 45 °С, отн. влажность < 80 %
    Напряжение питания 1,5 В х 8 (тип АА)
    Габаритные размеры 170 х 120 х 95 мм
    Масса 625 г

  • Комплект поставки 2820 EL

    № Наименование Количество
    1. Цифровой измеритель параметров УЗО 2820 EL 1
    2. Измерительные провода 2
    3. Источник питания 8
    4. Предохранитель 1
    5. Плечевой ремень 1
    6. Руководство по эксплуатации 1
