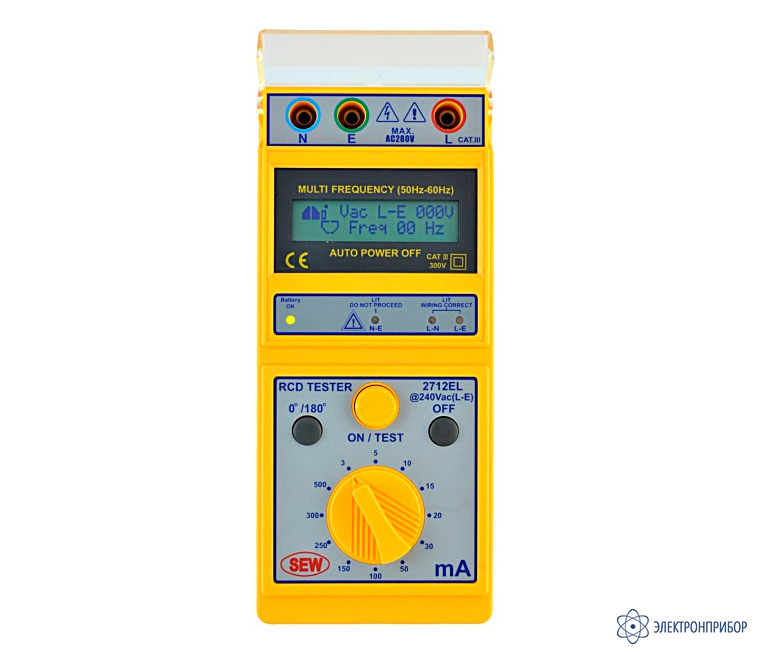

2712 EL — цифровой измеритель параметров устройств защитного отключения

Код товара: 22539

  • Назначение цифрового измерителя параметров УЗО 2712 EL:

    Цифровой измеритель параметров УЗО 2712 EL: Микропроцессорное управление; Измерение времени отключения УЗО (разрешение 1мс); Дискретная установка дифф. тока (12 значений); Удержание результата измерения; Задание начального значения дифференциального тока; Задание начальной фазы режима тестирования; Индикация полярности полуволны, выключающей УЗО; Светодиодная индикация правильности подключения к тестируемой цепи; Измерение напряжения «фаза - земля» (перед началом теста); Защита ограничительного резистора от перегрева; Батарейное питание, автовыключение питания, контроль состояния батарей; Большой ЖК-индикатор; Защита измерительного входа; Масса 530 г.

  • Технические характеристики цифрового измерителя параметров УЗО 2712 EL:

    Параметр Значения
    ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК
    Установка начального значения дифф. тока 3 / 5 / 10 / 15 / 20 / 30 / 50 / 100 / 150 / 250 / 300 / 500 мА (фиксированные значения)
    Разрешение 1 мА
    Начальная фаза теста Выбирается вручную: 0° или 180° (цепь «фаза – земля»)
    Индикация полярности Определяется полярность («+»/ «-») волны, выключающей УЗО
    ВРЕМЯ ОТКЛЮЧЕНИЯ
    Диапазон измерений 1 мс ... 19,99 с
    Разрешение 1 мс
    Погрешность измерений ± 2 % + 1 мс
    НАПРЯЖЕНИЕ В ТЕСТИРУЕМОЙ ЦЕПИ
    Номинальное напряжение (фаза-земля) 220 В 50/60 Гц
    Измеряемое напряжение значение в момент начала теста
    Разрешение 1 В
    Погрешность измерений ± 2 % + 1 В
    ОБЩИЕ ДАННЫЕ
    Дисплей 2-строчный ЖКИ (2 × 16)
    Условия эксплуатации Минус 5 °С … 45 °С, отн. влажность < 80 %
    Напряжение питания 1,5 В × 6 (тип АА)
    Габаритные размеры 200 х 90 х 55 мм
    Масса 530 г (с питанием)

  • Комплект поставки 2712 EL

    № Наименование Количество
    1. Цифровой измеритель параметров УЗО 2712 EL 1
    2. Измерительные провода 3
    3. Источник питания 6
    4. Предохранитель 1
    5. Кейс для переноски 1
    6. Руководство по эксплуатации 1
