Измерители мощности лабораторные

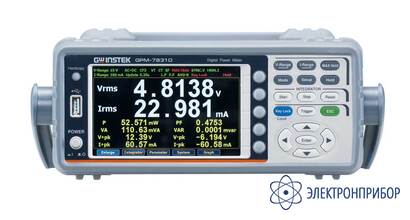

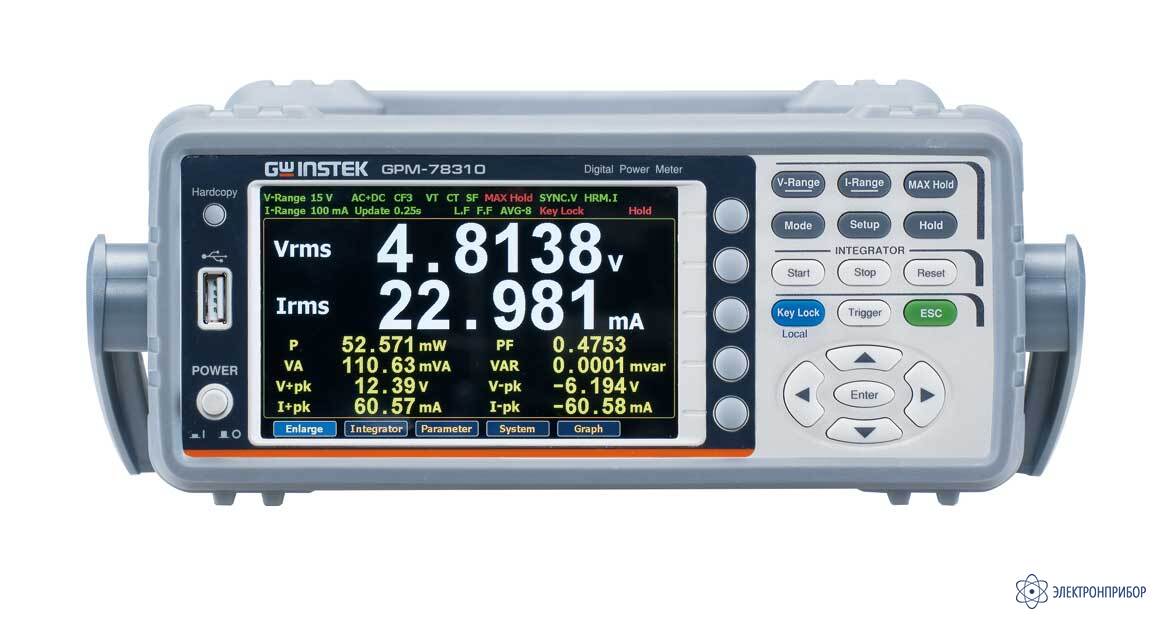

GPM-78310+DA4 — измеритель электрической мощности
Код товара: 57699-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
92912-24 до 15.08.2029
-
Производитель
Особенности измерителя электрической мощности GPM-78310+DA4:
- Измерение электрической мощности постоянного (DC) и переменного тока (AC/ True RMS);
- Измеритель мощности с портом «I/O + DA4» (на задней панели коннектор аналогового управления I/O и выход ЦАП - заводская установка);
- Измерительные гнезда на задней панели (изолированные, «U» – через резистивный делитель; «I» – через т/шунты;
- Дополнительные входы Ex1/ Ex2 (т/ преобразователи);
- Выбор значения коэффициент амплитуды U/I (крест-фактор): CF=3/ 6/ 6А;
- Функция измерений (тип): DC, AC, AC+DC, U-mean;
- Измерение U/I: до 600 В/ до 20А (при CF=3);
- Диапазон измерения мощности: 75 мВт ~ 12 кВт (активная/P, P+pk, P-pk, полная/ВА(S), реактивная/VAR(Q));
- Измеряемые параметры: напряжение (Vrms, Vmean, V+pk, V-pk, Vdc), ток (Irms, I+pk, I-pk, Idc), частота, коэффициент мощности/ Pf, CfI/ CfV, фазовый угол U/I (°DEG), КНИ (%THDV/ %THDI), MCR, MATH - до 25 параметров;
- Анализ нелинейных искажений (коэффициент гармоник), тестирование до 50-й гармоники с отображением графика результатов измерений, включая распределение гармонических составляющих;
- Максимальное разрешение: 0,1 мкА/ 1 мкВ/ 0,1 мкВт;
- Базовая погрешность изм. U/I: ± 0,1%;
- Входной АЦП (A/D): 16 бит, частота дискретизации 300 кГц;
- Одновременная индикация: до 10 параметров (в упрощенном формате до 4-х измерений), построение форм сигналов до 10 кГц (кривых);
- Функция интегрирования измерений (до 10.000ч): по мощности (Вт*ч/ Watt Hours), по току (А*ч/ Ampere Hours);
- Удержание показаний, регистрация входных данных на USB-носитель;
- Задание коэффициента пересчета при использовании внешнего трансформатора (VT/ CT);
- Соответствие стандартам МЭК/ IEC: 62301, 61000-4-7;
- Интерфейс: RS-232, USB, LAN, GPIB;
- Категория защиты: 600 Вскз/ кат II.
-
-
Технические характеристики измерителя электрической мощности GPM-78310+DA4:
Параметр Значение Напряжение (U) Предел измерения 15/ 30/ 60/ 150/ 300/ 600 В, при CF = 3;
7,5/ 15/ 30/ 75/ 150/ 300 В при CF = 6 (6A)Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) Входной импеданс ≥ 2 МОм Максимально допустимое Uвх 1000Вср.кв. /1,5 кВпик Установленный коэффициент трансформации 0000,001 … 9999,999 (по умолчанию VT=1) Погрешность измерения (синусоидальный сигнал/ DC) ± (0.1%Uизм ± 0.2%Uк), где Uк – предел измерения Полоса частот Постоянное напряжение (DC); 0,1 Гц…100 кГц Ток (I) Предел измерения 5/ 10/ 20/ 50/ 100/ 200/ 500мА / 1/ 2/ 5/ 10/ 20А при CF =3
2,5/ 5/ 10/ 25/ 50/ 100/ 250мА / 0,5/ 1/ 2,5/ 5/ 10 А при CF =6 (6A)Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) Входной импеданс 5 мОм (диапазон 5 мА-200 мА)/ 505 мОм (для 0,5-20А) Максимальный допустимый входной ток 30 Аср.кв Уст. коэффициент трансформации 0000,001 … 9999,999 (по умолчанию CT=1) Погрешность измерения (синусоид. сигнал) ± (0,1% х Iизм. ± 0,2 % х Iк) для f =0,1…45 Гц, где Iк- предел измерений
± (0,1% х Iизм. ± 0,05 % х Iк) для f =45…66 Гц;
± (0,1% х Iизм. ± 0,2 % х Iк) для f =66 Гц …1 кГц;
± (0,07% х Iизм. ± 0,3 % х Iк) для f =1 кГц…10 кГц;
± (0,5% х Iизм. ± 0,5 % х Iк) для f =10 кГц…100 кГцПогрешность измерения (постоянный ток/ DC) ± (0,1% х Iизм. ± 0,2 % х Iк), где Iк – предел измерения Полоса частот Постоянный ток (DC), 0,1 Гц…100 кГц Активная мощность (Р) в сети переменного (AC) и постоянного тока (DC) Диапазон (72 номинала) 75 мВт … 12.000 Вт (непосредственно на измеряющих гнездах) Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) Погрешность измерения (AC/ синусоидальный сигнал) ± (0,3%Ризм. ± 0.2%Рк) для f =0,1…45 Гц;
± (0,1%Ризм. ± 0.05%Рк) для f =45…66 Гц;
± (0,2%Ризм. ± 0.2%Рк) для f =66 Гц …1 кГц;
± (0,1%Ризм. ± 0.3%Рк) для f =1 кГц…10 кГц;
± (0,5%Ризм. ± 0.5%Рк) для f =10 кГц…100 кГц(AC/ синусоидальный сигнал) + фильтр (ON) +0,3% доп. к значению погрешности для f =45…66 Гц
+1% доп. к значению погрешности для f <45 ГцПогрешность измерения (DC/ постоянный ток) ± (0,1%Ризм. ± 0,2%Рк) Коэффициент мощности (PF) Диапазон 0.0001 … 1.0000 Алгоритм вычисления Мощность активная (Вт)/ Мощность реактивная (ВА) = Pf Измерение частоты, напряжение/ток (HZ) Предел измерений (auto) 0,1/ 1/ 10/ 100 Гц/ 1/ 10 /100 кГц Диапазон фильтр выключен 0,1 Гц … 100 кГц (интервал обновления 20 с) фильтр включен 0,1 Гц … 499,99 Гц Разрешение 0,1 Гц (время счета 20 с) ….2 Гц (время счета 1 с) Погрешность измерения ±0,06%Fизм. Интегрированные измерения (P/I) Диапазон времени интеграции 1с …9999 ч 59 м 59 с (шаг 1 с) Погрешность уст. ±0,02% Режим интеграции Ручной (manual), стандартный (standard), периодический (repetitive) Погрешность См. значения при измерении P/I + 0, 1% Предела Выбор предела измерения P/I Автоматический (Auto) или фиксированный (Fix) Мощность (Вт*ч/ Watt Hours) полная мощность (WP/ Total power), полная положительная мощность (WP+), полная отрицательная мощность (WP-) Ток (А*ч/ Ampere Hours)* Суммарный ток (q/ Total mAh), ток полного заряда (q+), ток полного разряда (q-) Входы внешних т/преобразователей (SENSORS) EX1 Диапазон Uвх 2,5 В / 5 В/ 10 В Тип BNC (входное сопротивление 100 кОм) EX2 Диапазон Uвх 50/ 100/ 200/ 500 мВ/ 1 В/ 2 В Тип BNC (входное сопротивление 20 кОм) Отображение результатов Дисплей Цветной ЖК-дисплей (TFT), диагональ 12,7 см Формат отображения ** 10 параметров: 2 основных (U/I) + 8 допольнительных параметра Разрядность цифровой шкалы 5 разрядов Диапазон синхронизации частоты 45 Гц … 100 кГц (напряжение/ ток или Выкл.) Усреднение 8, 16, 32, 64 Индикация перегрузки “O.L.” Общие характеристики Интерфейс RS-232, USB device/ host, LAN, GPIB, дополнительный порт «I/O + DA4» Внутренняя память 10.000 блоков (результаты); 4 ячейки (профили настроек) Напряжение питания 100 – 240 В, 50/60 Гц (потребляемая мощность 30 ВА) Габаритные размеры 268 х107 х379 мм Масса 3 кг *- единица измерения электрического заряда/ разряда, используемая главным образом для характеристики ёмкости аккумуляторов.
** - перечень отображаемых параметров: Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI. -
Комплект поставки GPM-78310+DA4
№ Наименование Количество 1 Измеритель электрической мощности GPM-78310 1 2 Комплект измерительных проводов GTL-209 1 3 Комплект измерительных проводов GTL-212 1 4 Измерительный провод DA4 (GTL-214) 1 5 Шнур питания 1 6 Инструкция по эксплуатации и USB-драйвер на CD 1 7 Инструкция по безопасности 1 -
