ПрофКиП М3 99 М, ПрофКиПМ399М, ПрофКиПМ3-99М

Измерители мощности лабораторные

ПрофКиП М3-99М — ваттметр поглощаемой мощности

Код товара: 62359
  • 73244-18
    5 вариантов исполнения

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      73244-18 до 03.12.2028

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение ваттметра поглощаемой мощности ПрофКиП М3-99М:

    Ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.

    Описание ваттметра поглощаемой мощности ПрофКиП М3-99М:

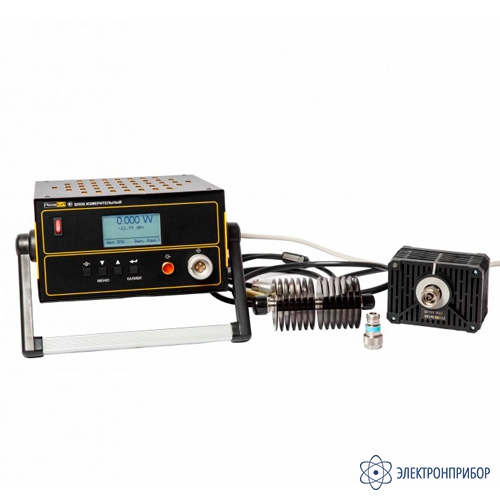

    Ваттметр состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и индивидуальных преобразователей приемных коаксиальных (ППК) с соединительным кабелем.

    Допускается применение с БИ ПРШН411613.001 следующих преобразователей: 3.469.009 из комплекта ваттметра М3-90; 3.469.011 из комплекта ваттметра М3-93; 3.469.013 из комплекта ваттметра М3-95.

    Ваттметр поглощаемой мощности ПрофКиП М3-99М выпускается в пяти модификациях, отличающихся наличием в комплекте соответствующего преобразователя приемного коаксильного:
    - ПрофКиП М3-99М (измерительный блок);
    - ПрофКиП М3-99М (полный комплект);
    - ПрофКиП М3-99М (ППК М3-90);
    - ПрофКиП М3-99М (ППК М3-93);
    - ПрофКиП М3-99М (ППК М3-95).

    Ваттметр поглощаемой мощности ПрофКиП М3-99М применяется в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через сетевой интерфейс Ethernet. Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.

    Ваттметр поглощаемой мощности соответствует требованиям ГОСТ 22261. По условиям эксплуатации ваттметр относится к группе 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35 °С. По устойчивости и прочности к воздействию механических факторов прибор соответствует ребованиям, установленным для приборов группы 2 ГОСТ 22261. По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35°С и предельными температурами окружающей среды при транспортировании от минус 25 до 50°С.

    Особенности ваттметра поглощаемой мощности ПрофКиП М3-99М:

    • Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур, не превышает ±1% на каждые 10°С изменения температуры, для ППК М3-90, ППК М3-93, ППК М3-95;
    • Максимальное время установления показаний ваттметра, в режиме автоматического переключения поддиапазонов измерения, в зависимости от типа ППК, составляет: 15 с для ППК М3-90; 30 с для ППК М3-93, ППК М3-95;
    • Время сохранения калибровки не менее 4 ч;
    • Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса должно быть не менее: в нормальных климатических условиях – 20 МОм, при повышенной температуре окружающего воздуха – 5 МОм, при повышенной влажности окружающего воздуха –2 МОм;
    • На дисплее блока измерительного отображается информация о типе используемого преобразователя при подключении преобразователей приемных коаксиальных;
    • Ваттметр обеспечивает самодиагностирование на уровне функциональных узлов;
    • Ваттметр допускает непрерывную работу в течение 16 часов в рабочих условиях с сохранением своих технических характеристик;
    • Время установления рабочего режима: 10 мин;
    • Встроенный LAN-порт;
    • Прибор полностью совместим с сетями стандарта 10/100/1000Base-T Networks IEEE 802.3.

  • Технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99М:

    Параметр ППК М3-90 ППК М3-93 ППК М3-95
    Диапазон частот 0.02 ГГц … 17.85 ГГц 0.00 ГГц … 17.85 ГГц 0.00 ГГц … 17.85 ГГц
    Диапазон измерения мощности от 1х10-7 до 1х10-2 от 1х10-4 до 1 от 1х10-2 до 10
    Пределы допускаемой основной относительной погрешности (δ) ±[4 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 0.02 ГГц …12 ГГц включительно);
    ±[6 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 12 ГГц … 17.85 ГГц)    		 ±[4 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 0 ГГц …12 ГГц включительно);
    ±[6 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 12 ГГц … 17.85 ГГц)    		 ±[4 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 0 ГГц …12 ГГц включительно);
    ±[6 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 12 ГГц … 17.85 ГГц)
    Поддиапазоны измерений мощности 1-ый поддиапазон  от 1х10-7 до 3х10-4 от 1х10-4 до 3х10-2 от 1х10-2 до 0,3
    2-ый поддиапазон от 3х10-4 до 3х10-3 от 3х10-2 до 0,3 от 0,3 до 3
    3-ый поддиапазон  от 3х10-3 до 1х10-2 от 0,3 до 1 от 3 до 10
    Волновое сопротивление входа ваттметра 50 Ом
    Коэффициент стоячей волны по напряжению ваттметра не более 1.3 (в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно);
    не более 1.4 (в диапазоне частот 12.00 ГГц … 17.85 ГГц)    		 не более 1.2 (в диапазоне частот 0 ГГц … 3 ГГц включительно);
    не более 1.3 (в диапазоне частот 3ГГц … 12.00 ГГц включительно);
    не более 1.4 (в диапазоне частот 12.00 ГГц … 17.85 ГГц)    		 не более 1.2 (в диапазоне частот 0 ГГц … 3 ГГц включительно);
    не более 1.3 (в диапазоне частот 3ГГц … 12.00 ГГц включительно);
    не более 1.4 (в диапазоне частот 12.00 ГГц … 17.85 ГГц)
    Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры ±1%
    Время установления показаний ваттметра 15 с 30 с
    Время сохранения калибровки не менее 4 ч
    Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса Должно быть не менее 20 МОм в нормальных уловиях, 5 МОм при повышенной температуре окружающего воздуха и 2 МОм при повышенной влажности окружающего воздуха
    Самодиагностирование На уровне функциональных узлов
    Допускаяемая непрерывная работа 16 ч в рабочих условиях с сохранением своих технических характеристик
    Время установления рабочего режима 10 минут
    LAN-порт Встроенный
    Совместимость с сетями Стандарт 10/100/1000Base-T Networks IEEE 802.3
    Нормальные условия эксплуатации Температура окружающего воздуха 23ºС ±5ºС
    Относительная влажность До 80%
    Атмосферное давление от 84 до 106 кПа (от 630 до 795 мм ртутного столба)
    Рабочие условия эксплуатации Температура окружающего воздуха 10ºС …35ºС
    Относительная влажность при температуре 25ºС До 80%
    Атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм ртутного столба)
    Потребляемая мощность не более 30Вт
    Средняя наработка на отказ Не менее 12000 ч
    Гамма-процентный ресурс не менее 10000 ч при γ = 90%
    Гамма-процентный срок службы не менее 15 лет при γ = 90%
    Гамма-процентный срок сохраняемости не менее 10 лет в отапливаемых хранилищах или 7 лет в неотапливаемых хранилищах при γ = 90%
    Среднее время восстановления Не более 8 ч
    Питание 220 В ± 4,4В, 50 Гц ±0,5 Гц
    Содержание гармоник До 5%
    Габариты блока измерительного 225 х 305 х 130 мм
    Вес блока измерительного 4.9 кг
    Габариты ППК  ø45х95 мм 117х95х90 мм
    Вес ППК 0.41 кг 0.43 кг 0.75 кг
    Рк – максимальное значение поддиапазона измерения мощности, Вт;
    Рх – измеренное значение мощности, Вт

  • Комплект поставки ПрофКиП М3-99М

    № Наименование ПрофКиП М3-99М (измерительный блок) ПрофКиП М3-99М (полный комплект) ПрофКиП М3-99М (ППК М3-90) ПрофКиП М3-99М (ППК М3-93) ПрофКиП М3-99М (ППК М3-95)
    1 Ваттметр поглощаемой мощности ПрофКиП М3-99М блок измерительный 1 1 1 1 1
    2 Преобразователь приемный коаксиальный ППК ПрофКиП М3-90 - 1 1 - -
    3 Преобразователь приемный коаксиальный ППК ПрофКиП М3-93 - 1 - 1 -
    4 Преобразователь приемный коаксиальный ППК ПрофКиП М3-95 - 1 - - 1
    5 Вставка плавкая ВП2Б-1В 1,0 А 250 В 2 2 2 2 2
    6 Кабель сетевой с заземлением 1 1 1 1 1
    7 Руководство по эксплуатации 1 1 1 1 1
    8 Формуляр 1 1 1 1 1

    Дополнительная комплектация ПрофКиП М3-99М:

    (Поставляется за отдельную плату)

    № Наименование
    1 Аттенюатор ПРШН434821.хх
    2 Переход коаксиальный
    3 Ящик укладочный ПРШН411161.131
    4 Ящик укладочный ПРШН411161.132-1

  • Модификации ПрофКиП М3-99М
