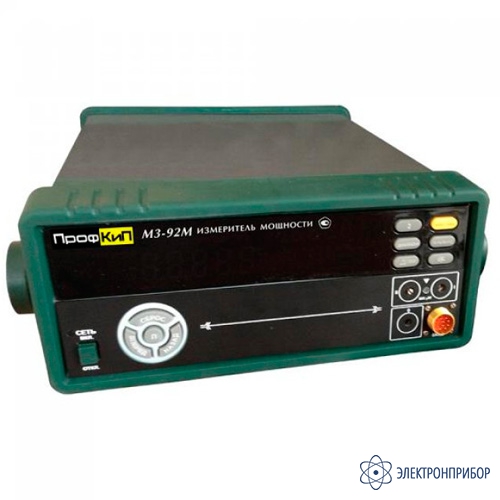

ПрофКиП М3-92М — измеритель мощности

Код товара: 62339

    • Гарантия

      12 месяцев

    • Производитель

      ПрофКИП

    Назначение измерителя мощности ПрофКиП М3-92М:

    Измеритель мощности ПрофКиП М3-92М предназначен для измерения средней мощности синусоидальных СВЧ сигналов.

    Особенности измерителя мощности ПрофКиП М3-92М:

    • Диапазон рабочих частот: 25.86 ГГц … 37.3 ГГц;
    • Диапазон измерения мощности: 1 х 10-3 мВт … 10 мВт;
    • Коэффициент стоячей волны по напряжению входа пп: не более 1.4;
    • Пределы допускаемой относительной погрешности: ±[15 + ((N 10-4 /Pk) х 100]%;
    • Уровень собственных шумов: не более 10-4 мВт.

  • Технические характеристики измерителя мощности ПрофКиП М3-92М:

    Параметр Значение
    Диапазон рабочих частот 25.86 ГГц … 37.5 ГГц
    Диапазон измерений мощности 1 х 10-3 мВт … 10 мВт
    Коэффициент стоячей волны по напряжению входа первичного преобразователя КстU Не более 1.4
    Пределы допускаемой относительной погрешности измерений средней мощности непрерывных синусоидальных сигналов ±[15 + ((N 10-4 /Pk) х 100]% (где Pk – измеряемое значение мощности, мВт)
    Уровень собственных шумов (N) Не более 10-4 мВт
    Сечение волноводного фланца (в соответствии с ГОСТ 13317-89) 7.2 мм х 3.4 мм
    Рабоие условия эксплуатации Температура окружающего воздуха 15°С … 25°С
    Относительная влажность воздуха при температура 25°С До 80%
    Питание 220 В ±10%, 50 Гц … 60 Гц
    Габариты блока измерительного 320х260х110 мм
    Вес блока измерительного 3.7 кг
    Габариты преобразователя первичного 100 х 35 х 35 мм
    Вес преобразователя первичного 0.3 кг

  • Комплект поставки ПрофКиП М3-92М

    № Наименование Количество
    1 Блок измерительный ПрофКиП М3-92М 1
    2 Преобразователь приемный ППВ 020 1
    3 Кабель питания 1
    4 Руководство по эксплуатации 1
