ПрофКиП М3-56 — ваттметр поглощаемой мощности

Код товара: 62327
  • 70409-18

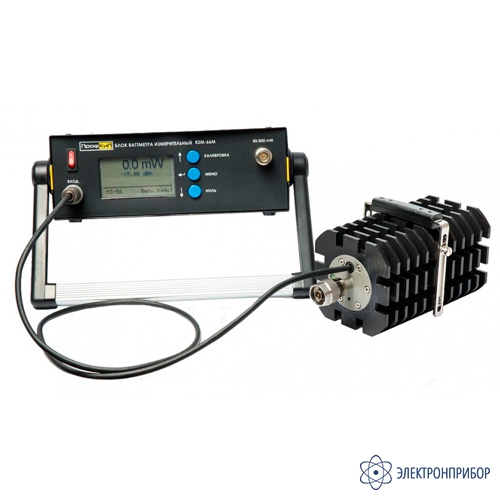

    Ваттметр поглощаемой мощности ПрофКиП М3-56 Ваттметр поглощаемой мощности ПрофКиП М3-56
    2 варианта исполнения

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      70409-18 до 19.02.2028

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение ваттметра поглощаемой мощности ПрофКиП М3-56:

    Ваттметр поглощаемой мощности ПрофКиП М3-56 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов.

    Описание ваттметра поглощаемой мощности ПрофКиП М3-56:

    Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.

    Ваттметр поглощаемой мощности ПрофКиП М3-56 выпускается в двух модификациях, отличающихся поставляемым в комплекте преобразователем приемным коаксильным:
    - ПрофКиП М3-56 (Я2М-66М + ППК М3-56);
    - ПрофКиП М3-56 (Я2М-66М + ППК М3-56/1).

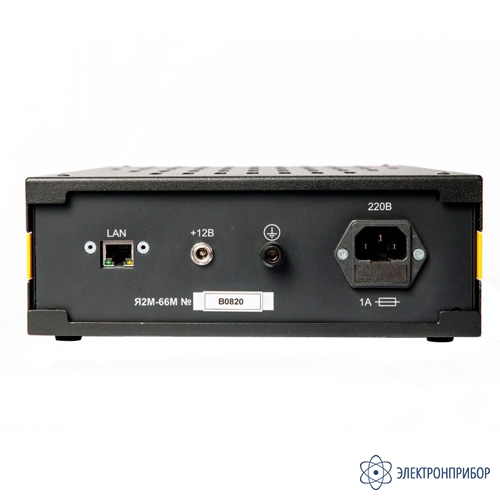

    Основные функции блока измерительного ПрофКип Я2М-66М:

    • Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму;
    • Выдача результатов измерений на экран и по сети Ethernet;
    • Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе.

    Основные программные функции ПрофКип Я2М-66М:

    «Аттенюатор»: при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).

    «Скважность»: при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).

    «Усреднение»: при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с. «Коэффициент»: частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).

    Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-56:

    Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-56 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

    Особенности ваттметра поглощаемой мощности ПрофКиП М3-56:

    • Суммарный диапазон рабочих частот: 0 ГГц … 17.85 ГГц;
    • Диапазон измерения мощности: 10 мВт … 20 Вт;
    • БИ выполнен на базе металлического несущего корпуса «Надел-75»;
    • Большой графический ЖК-дисплей;
    • Интуитивно понятное меню;
    • Измерение мощности в W и dBm;
    • Измерение напряжения (относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом);
    • Относительные измерения dB и %;
    • Дистанционное управление (LAN).

  • Технические характеристики измерителя ваттметра поглощаемой мощности ПрофКиП М3-56:

    Параметр Я2М-66М + ППК М3-56 Я2М-66М + ППК М3-56/1
    Диапазон рабочих частот 0 ГГц … 17.85 ГГц 0 ГГц … 10 ГГц
    Диапазон измерения мощности  10 мВт … 20 Вт
    Пределы допускаемой основной относительной погрешности (δ), % 0 ГГЦ … 12 ГГц: ±[4 + 0.1(Рк/Рх -1)];
    12 ГГц … 17.85 ГГц: ±[6 + 0.1(Рк/Рх -1)]    		 ±[4 + 0.1(Рк/Рх -1)]
    Коэффициент стоячей волны по напряжению (ксвн) 0 ГГЦ … 2.99 ГГц: не более 1.2;
    3 ГГц … 11.99 ГГц: не более 1.3;
    12 ГГц … 17.85 ГГц: не более 1.4    		 не более 1.4
    Рабочие уловия эксплуатации Температура окружающего воздуха +10°С … +40°С
    Относительная влажность воздуха при +20°С не более 90%
    Средняя наработка на отказ 12000 ч
    Потребляемая мощность Не более 40 Вт
    Питание Переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В
    Габариты блока измерительного 235 х 325 х 95 мм
    Вес блока измерительного 3,6 кг
    Габариты преобразователя приемного коаксиального 118х110х110 мм
    Вес преобразователя приемного коаксиального 1,5 кг
    Рк – верхний предел измерений мощности (зависит от поддиапазона измерений), Вт;
    Рх – значение измеряемой мощности, Вт

  • Комплект поставки ПрофКиП М3-56

    № Наименование Я2М-66М + ППК М3-56 Я2М-66М + ППК М3-56/1
    1 Блокизмерительный ПрофКиП Я2М-66М 1 1
    2 Преобразователь приемный коаксиальный ПрофКиП М3-56 1 -
    3 Преобразователь приемный коаксиальный ПрофКиП М3-56/1 - 1
    4 Вставка плавкая ВП2Б-1В (1.0 А 250 В) 2 2
    5 Кабель сетевой с заземлением 1 1
    6 Руководство по эксплуатации 1 1
    7 Формуляр 1 1
    8 Методика поверки 1 1
    9 Ящик укладочный 1 1
