АКИП2502, АКИП 2502

Измерители мощности лабораторные

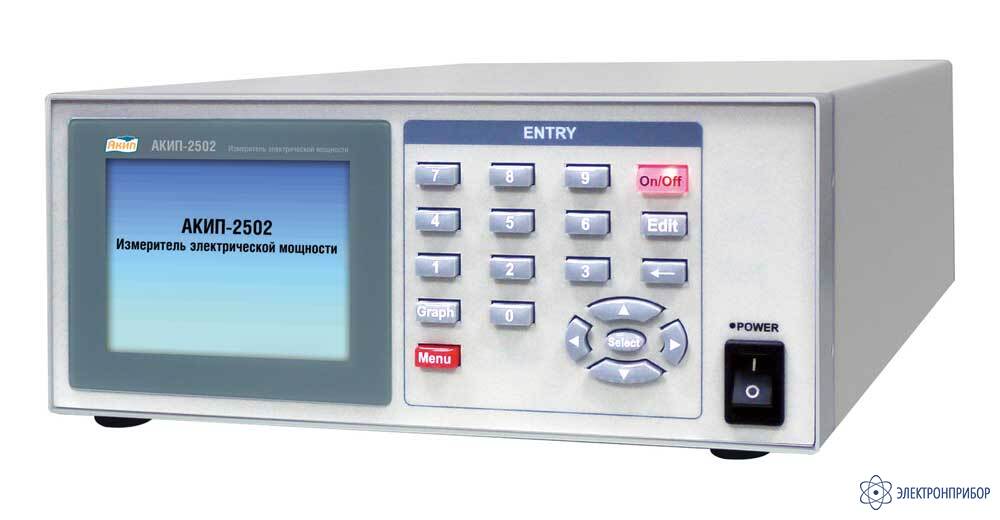

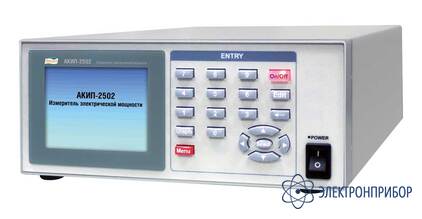

АКИП-2502 — измеритель электрической мощности цифровой

Код товара: 52836
  • Измеритель электрической мощности цифровой АКИП-2502 Измеритель электрической мощности цифровой АКИП-2502

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности измерителя электрической мощности цифрового АКИП-2502:

    • Измерение постоянного и переменного напряжения (DCV/ ACV – 6 пределов), постоянного и переменного тока (DCA/ ACA – 18 пределов), частоты U/I, коэффициента мощности (PF), коэффициент амплитуды (CF), электрической мощности (активной, полной, реактивной), фазового сдвига, анализ гармонических составляющих напряжения UH и тока IH (до 50-й гармоники);
    • Измерение ср.кв. значения сигналов произвольной формы (True RMS);
    • Измерение по входу: до 500 Вскз/ 20 Аскз (800 Впик/ 200 Апик);
    • Базовая погрешность ±0,1 %;
    • Изолированные входы U/ I на задней панели;
    • Измерение 26 параметров (по мощности (W) – 6 параметров, по току (А) – 10 параметров, по напряжению (V) – 10 параметров ): мощность до 16 кВт (активная/ P, реактивная/ Q и полная/ S), коэффициент мощности (PF), CF коэффициент амплитуды U/I (крест-фактор Icf/ Ucf), пусковой ток (Inrush) и др.;
    • Одновременная индикация измерений (4 параметра): напряжение, ток, мощность, коэффициент мощности (PF), частота U/I, фазовый угол U/I (°DEG), КНИ (%THDV/ %THDI), гармоники и др.;
    • Встроенный цифровой регистратор: Uскз, Iскз, P(Вт), Pf, UTHD, ITHD (DataLogger – 256 отсчетов);
    • Измерение бросков пускового тока (Inrush);
    • Режим измерения с.к.з./ min/ max, усреднение (1…64), пикового значения (Ipk+ , Ipk- , Upk+, Upk-);
    • Поддержка внешних трансформаторов тока/ напряжения (CT/ PT) для расширения диапазона измерений;

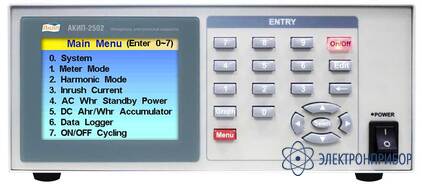

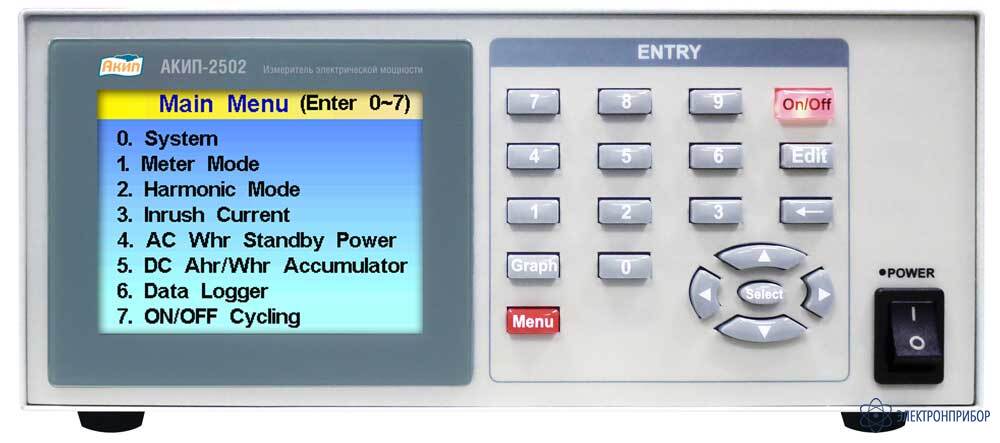

    • Графический цветной ЖК-дисплей (диаг. 9 см, разреш. 320 x 240): отображение измеряемых значений, гистограмм и графиков параметров;
    • Соответствие требованиям МЭК 62301 (standby power);
    • Опции: интерфейс (USB, GPIB, RS-232, LAN – один одновременно), тестовая площадка AC (9942), тестовая площадка режима DC (9943)

  • Технические характеристики измерителя электрической мощности цифрового АКИП-2502:

    Параметр Значение
    Напряжение ACV/DCV (UСКЗ, UПИК+ / UПИК-, UМАКС/ UМИН, UГАРМ)
    Пределы измерения 20/ 40/ 80 Впик (ручной или автовыбор);
    200/ 400/ 800 Впик (ручной или автовыбор)
    Разрешение 0,001/ 0,001/ 0,01 В;
    0,01/ 0,01/ 0,1 В
    Входной импеданс > 100 кОм;
    > 1 МОм
    Максимальное входное напряжение 800 Впик., 500 Вср.кв.
    Погрешность измерения ± 0,1% (Uизм. + Uк), где Uк - предел измерения (для с.к.з./ rms);
    ± 0,5% (Uизм. + Uк), где Uк - предел измерения (для пик. зн./peak)
    ТОК ACA/ DCA (IСКЗ, IПИК+ / IПИК-, IМАКС/ IМИН, IГАРМ)
    Диапазоны (10 Ω) 2/ 4/ 8/ 20/ 40/ 80 мАпик (ручной или автовыбор)
    Разрешение 0,1 / 0,1 / 1 / 1 /1 / 10 мкА
    Диапазоны (1 Ω) 200/ 400/ 800 мАпик (ручной или автовыбор)
    Разрешение 10/ 10/ 100 мкА
    Диапазоны (0,04 Ω) 2/ 4/ 8 Апик (ручной или автовыбор)
    Разрешение 0,1/ 0,1/ 1 мА
    Диапазоны (0,005 Ω) 10/ 20/ 40/ 50/ 100/ 200 Апик (ручной или автовыбор)
    Разрешение 1/ 1/ 1/ 1/ 10/ 10 мА
    Максимальный входной ток 200 Апик. (длит. 25 мс)/ 20Аср.кв. (непрерывно)
    Внешний вход (СТ):
    Входной импеданс;
    Входной диапазон;
    К. трансф.
    10 кОм;
    0….+/- 2,5 Впик;
    1,00 ….10.000,00
    Погрешность измерения ± 0,1% (Uизм. + Uк), где Uк - предел измерения (для с.к.з./ rms);
    ± 0,5% (Uизм. + Uк), где Uк - предел измерения (для пик. зн./peak)
    Коэффициент амплитуд UCF, ICF (пик-коэффициент, пик-фактор / CF)
    Диапазон 0,0000 ... 9,9999
    Погрешность измерения ± 0,5% (Измерение + К), где К - предел измерения
    Диапазон 80 мВт … 16.000 Вт (Uдиап. х Iдиап.)
    Максимальное разрешение 0,0001 мкВт (0,03 Вт в интеграционном режиме ожидания/ standby)
    Режим измерения Измерение ср.квадратического значения (RMS)
    Погрешность измерения ± 0,2% (Ризм. ± Рк), где Pк - предел измерения
    Коэффициент мощности (PF)
    Диапазон ± 0,001 – 1,000
    Максимальное разрешение 0,001
    Погрешность измерения ± 1% (Pf измерения + от диапазона, соотв. для U и I)
    Частота
    Диапазон DC (пост. U/I), 20 Гц...1000 Гц
    Разрешение 0,1 Гц
    Погрешность измерения ± 0,1 Гц
    Общие характеристики
    Дисплей Цветной графический ЖК-дисплей (TFT, 320 x 240), диагональ 9 см
    Встроенный регистратор 256 отсчетов, скорость выборки: 0,2 с/ 0,5с/ / 1 с/ 2 с/ 5 с/ 10 с
    Режекторный фильтр 50 кГц (с функцией - включение / выключение)
    Измерение Средние квадратные значения сигналов произвольной формы (True RMS)
    Интерфейс USB, GPIB, RS-232, LAN (опция – 1 на выбор)
    Потребляемая мощность 50 ВА
    Рабочая температура 5…40 С° (относительная влажность 20…80%)
    Напряжение питания 100…230 В, 50 / 60Гц
    Габаритные размеры 304 х 213 х 99 мм
    Масса 5 кг

  • Комплект поставки АКИП-2502

    № Наименование Количество
    1 Измеритель электрической мощности цифровой АКИП-2502 1
    2 Сетевой кабель питания 1
