ПрофКиП М3-51 — ваттметр поглощаемой мощности

Код товара: 62299
  • 70409-18
    Ваттметр поглощаемой мощности ПрофКиП М3-51 Ваттметр поглощаемой мощности ПрофКиП М3-51
    6 вариантов исполнения

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      70409-18 до 19.02.2028

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение ваттметра поглощаемой мощности ПрофКиП М3-51:

    Ваттметр поглощаемой мощности ПрофКиП М3-51 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов.

    Описание ваттметра поглощаемой мощности ПрофКиП М3-51:

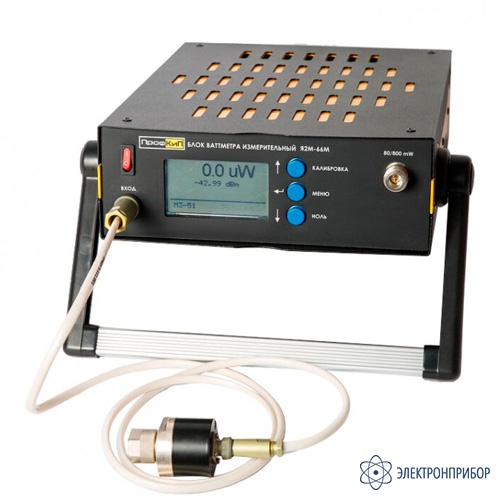

    Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.

    Ваттметр поглощаемой мощности ПрофКиП М3-51 выпускается в шести модификациях, отличающихся поставляемым в комплекте преобразователем приемным коаксильным:
    - ПрофКиП М3-51 (Я2М-66М + ППК М3-51);
    - ПрофКиП М3-51 (Я2М-66М + ППК М3-51/1);
    - ПрофКиП М3-51 (Я2М-66М + ППК М3-51/2);
    - ПрофКиП М3-51 (Я2М-66М + ППК М3-51/3);
    - ПрофКиП М3-51 (Я2М-66М + ППК М3-51/4);
    - ПрофКиП М3-51 (Я2М-66М + ППК М3-51/5).

    Основные функции блока измерительного ПрофКип Я2М-66М:

    • Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму;
    • Выдача результатов измерений на экран и по сети Ethernet;
    • Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе.

    Основные программные функции ПрофКип Я2М-66М:

    «Аттенюатор»: при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).

    «Скважность»: при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).

    «Усреднение»: при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с. «Коэффициент»: частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).

    Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-51:

    Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

    Особенности ваттметра поглощаемой мощности ПрофКиП М3-51:

    • Суммарный диапазон рабочих частот: 0.02 ГГц … 17.85 ГГц;
    • Диапазон измерения мощности: 1 мкВт … 10 мВт;
    • БИ выполнен на базе металлического несущего корпуса «Надел-75»;
    • Большой графический ЖК-дисплей;
    • Интуитивно понятное меню;
    • Измерение мощности в W и dBm;
    • Измерение напряжения (относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом);
    • Относительные измерения dB и %;
    • Дистанционное управление (LAN).

  • Технические характеристики измерителя ваттметра поглощаемой мощности ПрофКиП М3-51:

    Параметр Я2М-66М + ППК М3-51 Я2М-66М + ППК М3-51/1 Я2М-66М + ППК М3-51/2 Я2М-66М + ППК М3-51/3 Я2М-66М + ППК М3-51/4 Я2М-66М + ППК М3-51/5
    Диапазон рабочих частот 0.1 … 4 ГГц 0.1 … 8 ГГц 0.02 … 4 ГГц 0.02 … 6 ГГц 0.02 … 12 ГГц 0.02 … 17.85 ГГц
    Диапазон измерения мощности  1 мквт … 10 мвт
    Пределы допускаемой основной относительной погрешности (δ), % ±[4 + 0.1(рк/рх -1)] 0.02 ггц … 12 ггц: ±[4 + 0.1(рк/рх -1)];
    12 ггц … 17.85 ггц: ±[6 + 0.1(рк/рх -1)]
    Коэффициент стоячей волны по напряжению (ксвн) Не более 1.4 Не более 1.3 0.02 … 11.99 ггц: не более 1.3;
    12… 17.85 ггц: не более 1.4
    Средняя наработка на отказ 12000 ч
    Потребляемая мощность  Не более 40 Вт
    Питание Переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В
    Рабочие условия эксплуатации Температура окружающего воздуха +10°С … +40°С
    Относительная влажность воздуха при +20°С Не более 90%
    Габариты блока измерительного 235 х 325 х 95 мм
    Вес блока измерительного 3,6 кг
    Габариты преобразователя приемного коаксиального D47х60 мм D38х65 мм
    Вес преобразователя приемного коаксиального 0,18 кг
    Рк – верхний предел измерений мощности (зависит от поддиапазона измерений), Вт;
    Рх – значение измеряемой мощности, Вт

  • Комплект поставки ПрофКиП М3-51

    № Наименование Я2М-66М + ППК М3-51 Я2М-66М + ППК М3-51/1 Я2М-66М + ППК М3-51/2 Я2М-66М + ППК М3-51/3 Я2М-66М + ППК М3-51/4 Я2М-66М + ППК М3-51/5
    1 Блок измерительный ПрофКиП Я2М-66М 1 1 1 1 1 1
    2 Преобразователь приемный коаксиальный ПрофКиП М3-51 1 - - - - -
    3 Преобразователь приемный коаксиальный ПрофКиП М3-51/1 - 1 - - - -
    4 Преобразователь приемный коаксиальный ПрофКиП М3-51/2 - - 1 - - -
    5 Преобразователь приемный коаксиальный ПрофКиП М3-51/3 - - - 1 - -
    6 Преобразователь приемный коаксиальный ПрофКиП М3-51/4 - - - - 1 -
    7 Преобразователь приемный коаксиальный ПрофКиП М3-51/5 - - - - - 1
    8 Кабель соединительный - - 1 1 1 1
    9 Вставка плавкая ВП2Б-1В (1.0 А 250 В) 2 2 2 2 2 2
    10 Кабель сетевой с заземлением 1 1 1 1 1 1
    11 Руководство по эксплуатации 1 1 1 1 1 1
    12 Формуляр 1 1 1 1 1 1
    13 Методика поверки 1 1 1 1 1 1
    14 Ящик укладочный 1 1 1 1 1 1
