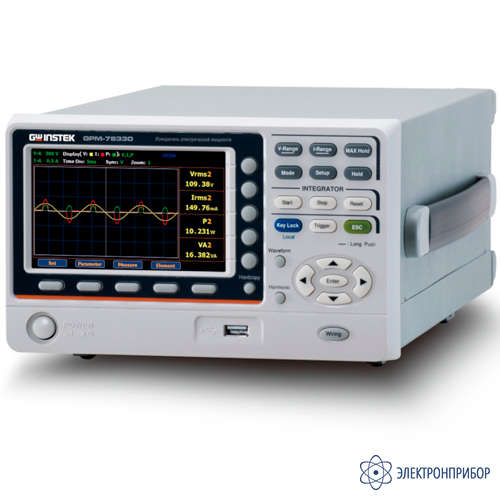

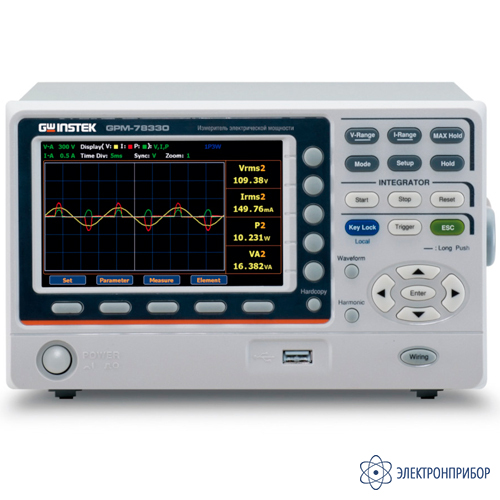

GPM-78330 — измеритель электрической мощности

Код товара: 74430
  • Измеритель электрической мощности GPM-78330 Измеритель электрической мощности GPM-78330 Измеритель электрической мощности GPM-78330 Измеритель электрической мощности GPM-78330
    2 варианта исполнения

    Описание измерителя электрической мощности GPM-78330:

    GPM-78330 имеет три модуля подключения входного переменного напряжения и тока. Ваттметры-измерители оснащены 16-битными аналого-цифровыми преобразователями с частотой дискретизации 300 кГц. Прибор имеет большой ЖК-дисплей с диагональю 13 см, цифровая шкала имеет 5 разрядов для индикации результата измерений, измерительные ресурсы включают 25 различных параметров измерения мощности, а также широкие возможности высокоточного анализа данных. GPM-78330 обеспечивает отображение осциллограмм (напряжение/ ток/ мощность), функцию измерения с интегрированием, режим измерения гармоник и анализ нескольких порядков производных гармоник основной частоты, на задней панели входные клеммы внешних датчиков и различные интерфейсы связи. Тестирование электрической мощности ваттметрами с измерением параметров для основной частоты напряжения 50 Гц полностью соответствует требованиям стандарта МЭК 61000-4-7.

    Особенности измерителя электрической мощности GPM-78330:

    • 3 измерительных канала;
    • измерение электрической мощности постоянного (DC) и переменного тока (AC/ True RMS);

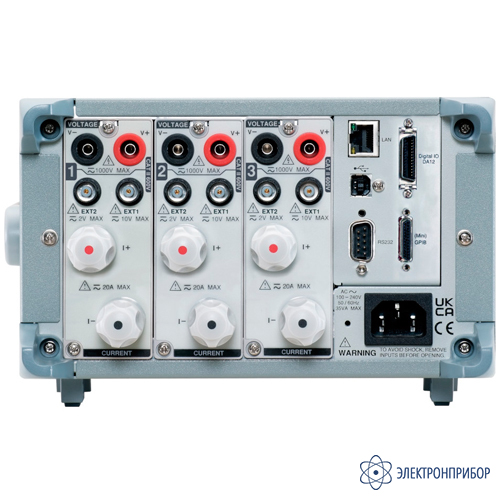

    • вариант исполнения «GPM-78330+DA12»: измеритель мощности с портом «I/O + DA12» (на задней панели коннектор цифрового управления I/O и выход ЦАП - заводская установка);

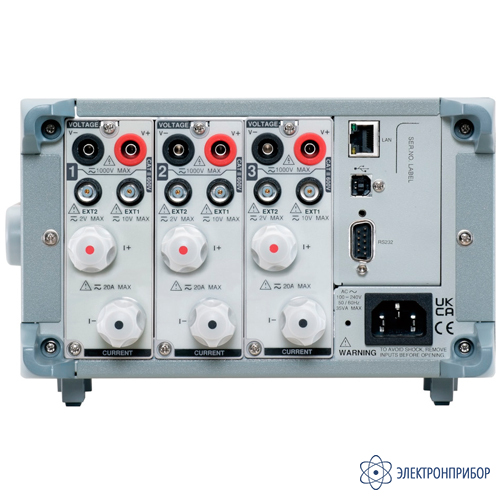

    • измерительные гнезда на задней панели (изолированные, «U» – через резистивный делитель; «I» – через т/шунты;
    • дополнительные входы Ex1/ Ex2 (ток/ преобразователи);
    • выбор значения коэффициент амплитуды U/I (крест-фактор): CF=3/ 6/ 6А;
    • функция измерений (тип): DC, AC, AC+DC, U-mean;
    • измерение U/I: до 1000 В/ до 20А (при CF=3);
    • диапазон измерения мощности: 75 мВт ~ 60 кВт (активная/P, P+pk, P-pk, полная/ВА(S), реактивная/VAR(Q));
    • измеряемые параметры**: напряжение (Vrms, Vmean, V+pk, V-pk, Vdc), ток (Irms, I+pk, I-pk, Idc), частота, коэффициента мощности/ Pf, CfI/ CfV, фазовый угол U/I (°DEG), КНИ (%THDV/ %THDI), MCR, MATH - до 25 параметров;
    • анализ нелинейных искажений (коэффициент гармоник), тестирование до 50-й гармоники с отображением графика результатов измерений, включая распределение гармонических составляющих;
    • максимальное разрешение: 0,1 мкА/ 1 мкВ/ 0,1 мкВт;
    • базовая погрешность измерение U/I: ± 0,1%;
    • входной АЦП (A/D): 16 бит, частота дискретизации 300 кГц;
    • одновременная индикация: до 10 параметров (в упрощенном формате до 4-х измерений), построение форм сигналов до 10 кГц (кривых);
    • функция интегрирования измерений (до 10000 ч): по мощности (Вт*ч/ Watt Hours), по току (А*ч/ Ampere Hours);
    • удержание показаний, регистрация входных данных на USB-носитель;
    • задание коэффициента пересчета при использовании внешнего трансформатора (VT/ CT);
    • соответствие стандартам МЭК/ IEC: 62301, 61000-4-7;
    • интерфейс: RS-232, USB, LAN для приборов с DA12 дополнительно интерфейс GPIB;
    • категория защиты: 600 Вскз/ категория II.

    Варианты исполнения измерителя электрической мощности GPM-78330:

    Измеритель электрической мощности GPM-78330 поставляется в двух модификациях, отличающихся наличием интерфейса GPIB:

  • Технические характеристики GPM-78330:

    Параметр GPM-78330 GPM-78330 (GPIB/DA12)
    Напряжение (U)
    Предел измерения U 15 / 30 / 60 / 150 /300 / 600 / 1000 В, при CF =3
    7,5 / 15 /30 /75 /150 / 300 В при CF =6 (6A)
    Режим измерения измерение среднеквадратичного значения с учетом гармонических составляющих (True RMS)
    Входной импеданс ≥ 2 МОм
    Максимально допустимое Uвх 1000 Вср.кв. /1,5 кВпик / 600 Вср.кв. для синфазного напряжения
    Установка коэффициента трансформации 0000,001 … 9999,999 (по умолчанию VT=1)
    Погрешность измерения (синусоидальный сигнал/ DC) ± (0,1 % U измерения ± 0,2 % Uк), где Uк – предел измерения
    Полоса частот постоянное напряжение (DC); 0,1 Гц…100 кГц
    Ток (I)
    Предел измерения I 0,5/ 1/ 2/ 5/ 10/ 20А при CF =3
    2,5/ 5/ 10/ 25/ 50/ 100/ 250мА / 0,5/ 1/ 2,5/ 5/ 10 А при CF =6 (6A)
    Режим измерения измерение среднеквадратичного значения с учетом гармонических составляющих (True RMS)
    Входной импеданс 5 мОм (диапазона 5 мА…20 А)
    Защита входа 30 Аср.кв
    Установка коэффициента трансформации 0000,001 … 9999,999 (по умолчанию CT=1)
    Погрешность измерения (синусоидальный сигнал) ± (0,1 % х I измерения х 0,2 % х Iк) для f =0,1…45 Гц, где Iк- предел измерения
    ± (0,1 % х I измерения х 0,05 % х Iк) для f =45…66 Гц
    ± (0,1 % х I измерения х 0,2 % х Iк) для f =66 Гц …1 кГц
    ± (0,07 % х I измерения х 0,3 % х Iк) для f =1 кГц…10 кГц
    ± (0,5 % х I измерения х 0,5 % х Iк) для f =10 кГц…100 кГц
    Погрешность измерения (постоянный ток/ DC) ± (0,1% х I измерения ± 0,2 % х Iк), где Iк – предел измерения
    Полоса частот постоянный ток (DC), 0,1 Гц…100 кГц
    Активная мощность (Р) в сети переменного (AC) и постоянного тока (DC)
    Диапазон (72 номинала) 75 мВт … 60000 Вт (непосредственно на измеряемых гнездах)
    Режим измерения среднеквадратичного значения с учетом гармонических составляющих (True RMS)
    Погрешность измерения (AC/ синусоидальный сигнал) ± (0,3 % Р измерения ± 0,2 %Рк) для f =0,1…45 Гц
    ± (0,1 % Р измерения ± 0,05 %Рк) для f =45…66 Гц
    ± (0,2 % Р измерения ± 0,2 %Рк) для f =66 Гц …1 кГц
    ± (0,1 % Р измерения ± 0,3 %Рк) для f =1 кГц…10 кГц
    ± (0,5 % Р измерения ± 0,5 %Рк) для f =10 кГц…100 кГц
    Погрешность измерения (AC/ синусоидальный сигнал) + фильтр (ON) + 0,3 % дополнительно к значению погрешности для f =45…66 Гц
    + 1 % дополнительно к значению погрешности для f <45 Гц
    Погрешность измерения (DC/ постоянный ток) ± (0,1 % Р измерения ± 0,2 % Рк)
    Коэффициент мощности (PF)
    Диапазон 0,0001 … 1.0000
    Алгоритм вычисления Мощность активная (Вт)/ мощность реактивная (ВА) = Pf
    Измерение частоты напряжение / ток (Гц)
    Предел измерений (auto) 0,1/ 1/ 10/ 100 Гц/ 1/ 10/100 кГц
    Диапазон фильтр выключен 0,1 Гц … 100 кГц (интервал обновления 20 с)
    фильтр включен 0,1 Гц … 499,99 Гц
    Разрешение 0,1 Гц (время счета 20 с) ….2 Гц (время счета 1 с)
    Погрешность измерения ± 0,06 % F измерения
    Интегрирование измерения (P/ I)
    Диапазон времени интеграции 1 с …9999 ч 59 м 59 с (шаг 1 с)
    Погрешность установка ± 0,02 %
    Режим интеграции ручной (manual), стандартный (standard), периодический (repetitive)
    Погрешность смежные значения при измерении P/ I + 0,1 % предела
    Выбор предела измерения P/ I автоматический (Auto) или фиксированный (Fix)
    Мощность (Вт*ч/ Watt Hours) полная мощность (WP/ Total power), полная положит. мощность (WP+), полная отрицательная мощность (WP-)
    Ток (А*ч/ Ampere Hours)* суммарный ток (q/ Total mAh), ток полного заряда (q+), ток полного разряда (q-)
    Входы внешних т/преобразователей (sensors)
    Ex1 Диапазон Uвх 2,5 В / 5 В/ 10 В
    Тип BNC (входное сопротивление 100 кОм)
    Ex2 Диапазон Uвх 50/ 100/ 200/ 500 мВ/ 1В/ 2 В
    Тип BNC (входное сопротивление 20 кОм)
    Отображение результатов
    Дисплей цветной ЖК-дисплей (TFT), диагональ 12,7 см
    Формат отображения ** 10 параметров: 2 основных (U/I) + 8 дополнительных параметров (на каждый канал)
    Разрядность цифровой шкалы 5 разрядов
    Диапазон синхронизации частоты 45 Гц … 100 кГц (напряжение/ ток или выключение)
    Усреднение 8, 16, 32, 64
    Индикация перегрузки “O.L.”
    Общие характеристики
    Интерфейс RS-232, USB device/ host, LAN RS-232, USB device/ host, LAN, дополнительный цифровой порт, GPIB
    Внутренняя память 10000 блоков (результаты); 4 ячейки (профили настроек)
    Напряжение питания 100 – 240 В, 50/60 Гц (потребл. мощность 30 ВА)
    Габаритные размеры 220 х 132 х 402 мм
    Масса 3,85 кг
    Опции токовый пробник GCP-300, панель для монтажа в стойку (19”, 2U)
    *- единица измерения электрического заряда/ разряда, используемая главным образом для характеристики ёмкости аккумуляторов.
    ** - перечень отображаемых параметров: Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI

  • Комплект поставки GPM-78330

    № Наименование Количество
    1 Измеритель электрической мощности GPM-78330 в соответствующей модификации 1
    2 Измерительный провод GTL-209 3
    3 Измерительный провод GTL-212 3
    4 Шнур питания 1
    5 Инструкция по эксплуатации и USB-драйвер на CD 1
