АКИП 2504, АКИП2504
Измерители мощности лабораторные

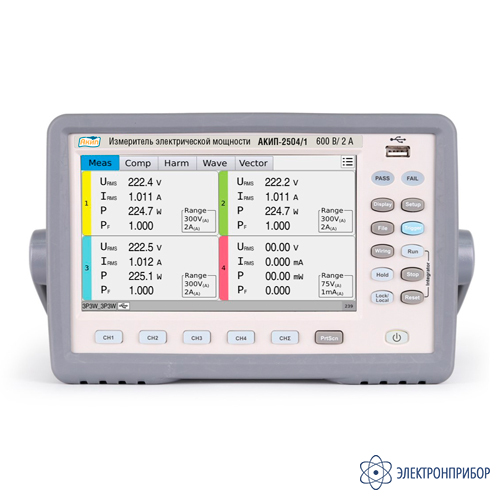

АКИП-2504 — измеритель мощности
Код товара: 81428-
-
Гарантия
1 год
-
Производитель
Функции измерителя мощности АКИП-2504:
- число каналов: 4 канала;
- измерения в 1 фазных и 3-х фазных сетях (5 схем подключения);
- измерение частоты напряжения и тока, напряжения и силы постоянного и переменного тока, коэффициента мощности, электрической мощности (активной, полной, реактивной), фазового сдвига, гармонических составляющих напряжения и силы тока;
- измеряемые параметры: Urms, Irms, Uac, Iac, Udc, Idc, Freq, PF, CFu, P, S, Q, CFi, VA, Up-p, VAR, Ip-p, E, Upk+/Upk-, Ipk+/Ipk, φ(phase), THDu, THDi, Uthd/Ithd, Uh_n/Ih_n; Wp+, WP-, Wp, Wh, Ws, Wq, Pavg;
- дисплей с высоким разрешением: 7-дюймовый сенсорный экран с разрешением 800* 600, поддержка работы с мышью Функция создания и отображения скриншотов;
- широкополосный вход: 45 Гц-420 Гц, подходит для большинства систем питания;
- измерение 27 параметров;
- функция сравнения: обеспечивает сравнительный вывод 8 каналов сравнения, режим вывода программируется;
- гармонический анализ: контролируемые параметры анализа, обеспечивающие отображение списка и гистограммы;
- отображение формы сигнала: обеспечивает базовую функцию отображения формы сигнала входного сигнала и встроенное отображение формы сигнала мощности;
- векторный дисплей: обеспечивает векторное отображение входного сигнала;
- гибкий интегральный контроль энергии: обеспечивает непрерывный контроль времени и ручное управление запуском и остановкой интегрального энергетического комплекса;
- сохранение данных и скриншотов на USB-flash;
- интерфейсы: USB HOST, USB DEVICE, HANDLER, RS232, LAN, WIFI, опция - RS485 (взамен RS232);
- протокол связи: поддержка набора команд SCPI и анализ инструкций MODBUS;
- изолированные входы U/I (floating) на задней панели
- функция хранения буфера данных;
- функция блокировки клавиатуры;
- функция компаратора — звуковая и световая сигнализация превышения предела;
- режим удержания показаний (Hold).
Области применения измерителя мощности АКИП-2504:
- источник питания: источник переменного тока, источник постоянного тока, линейный источник питания, импульсный источник питания, инвертор;
- тестирование и анализ электрических параметров электрооборудования, такого как бытовая техника, промышленные электроприборы и различные электронные нагрузки;
- тестирование оборудования автоматизации;
- новая энергия: солнечные батареи, электромобили и электровелосипеды.
-
-
Состав серии по моделям измерителя мощности АКИП-2504:
Модель Параметры АКИП-2504/1 4 кан, 600 В, 20 А, DC/45 … 420 Гц + анализ гармоник АКИП-2504/2 4 кан, 600 В, 2 А, DC/45 … 420 Гц + анализ гармоник Технические характеристики измерителя мощности серии АКИП-2504:
Параметр Значение АКИП-2504/1 АКИП-2504/2 Количество каналов 4 Режим подключения Однофазный двухпроводной (1P2W)/ Однофазный трехпроводной (1P3W)/ Трехфазный трехпроводной (3P3W)/ Трехфазный четырехжильный (3P4W)/ Три напряжения, три тока (U1+U2+U3)/3 (I1+I2+I3)/3) Базовая погрешность ±0,15% изм + 0,2% диапазона +1 емр Основные функции измерения AC + + DC + + Измерение микротока + Измерения больших токов + + Анализ гармоник + + Измерение мощности + + Режим отображения Данные + + Интеграция данных + + Осциллограмма + + Векторный анализ + + Гармоническая гистограмма + + Напряжение Предел измерения 75/ 150/ 300/ 600 В, автоматический, ручной Разрешение 0,01 В(<75 В)
0,1 В (>=150 В)Входной импеданс ≥ 3МОм Максимальное входное напряжение 600 В Погрешность измерения
(DCV/ ACV синусоид. сигнал)для DC/AC в диапазоне 45-75 Гц ±0,15% изм + 0,2% диапазона +1 емр для AC в диапазоне 75-400 Гц ±0,3% изм + 0,2% диапазона +1 емр Ток Предел измерения 10/мА/30 мА/100 мА /400 мА вх. импеданс 200мОм 1мА/3 мА/10 мА/40 мА вх. импеданс 2Ом 1,5 А/5 А/20 А вх. импеданс 4мОм 150 мА/500мА/2 А вх. импеданс 40мОм Максимальное разрешение 10 мкА 1 мкА Входной импеданс 200 мОм/4 мОм 2 Ом/ 40 мОм Максимальный входной ток 20 А 2 А Погрешность измерения (синусоид. сигнал) для DC/AC в диапазоне 45-75 Гц ±0,15% изм + 0,2% диапазона +1 емр (до 2 А) ±0,15% изм + 0,2% диапазона +30 емр (до 100 мА)
±0,15% изм + 0,2% диапазона +1 емр (до 20 А)для AC в диапазоне 75-400 Гц ±0,3% изм + 0,2% диапазона +1 емр (до 2 А) ±0,3% изм + 0,2% диапазона +30 емр (до 100 мА)
±0,3% изм + 0,2% диапазона +1 емр (до 20 А)Активная мощность Диапазон измерения 5 мВт - 12 кВт 0,5мВт - 1,2 кВт Максимальное разрешение 0,01 мВт 0,001 мВт Погрешность измерения ±(0,2% изм + 0,3% диапазона) Коэффициент мощности Диапазон измерения -1,000…1,000 Максимальное разрешение 0,001 Погрешность измерения ±001% Частота Диапазон измерения 45-420 Гц, ширина полосы пропускания: 21 кГц, фильтр 5 кГц Максимальное разрешение 0,01 Гц Погрешность измерения 0,1% изм +1 емр Анализ гармоник Диапазон гармоник 2-50 Погрешность измерения ± 5% от показаний + 0,3% от диапазона Полная электрическая энергия Диапазон 0~99999 кВтЧ Максимальное разрешение 0,001 Вт·ч Погрешность измерения ± 0,2% изм + 0,3% диапазона Интегрированные измерения (энергетический тайминг) Диапазон времени интеграции 0-9999:59:59 Максимальное разрешение 1 с Погрешность измерения ± 0,05% Общие данные Хранение данных Формы сигналов, файлы настроек в USB файлах Дисплей Диагональ 17,8 см, цветной ЖК-дисплей (LCD 800*480,24- бит) Интерфейс USB HOST, USB DEVICE, HANDLER, RS232, LAN, WIFI (поддержка сетевых карт RTL8192 и MT7601), опция - RS485 (взамен RS232) Потребляемая мощность ≤50 ВА Рабочая температура 0...40 С° (относительная влажность 20.80%) Напряжение питания 220В ± 10% В, 50/60Гц± 5% Габаритные размеры 236х 154х 475 мм, включая бампер Масса 8,1 кг -
Комплект поставки АКИП-2504
№ Наименование Количество 1 Измеритель мощности АКИП-2504 в выбранном исполнении 1 -
