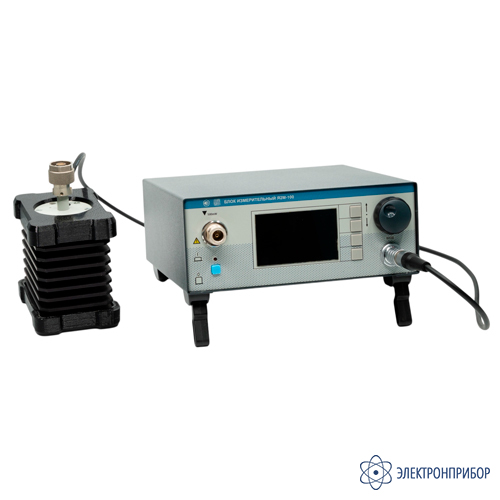

М3-111 ваттметр поглощаемой мощности
Код товара: 85997-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
99088-26 до 03.08.2031

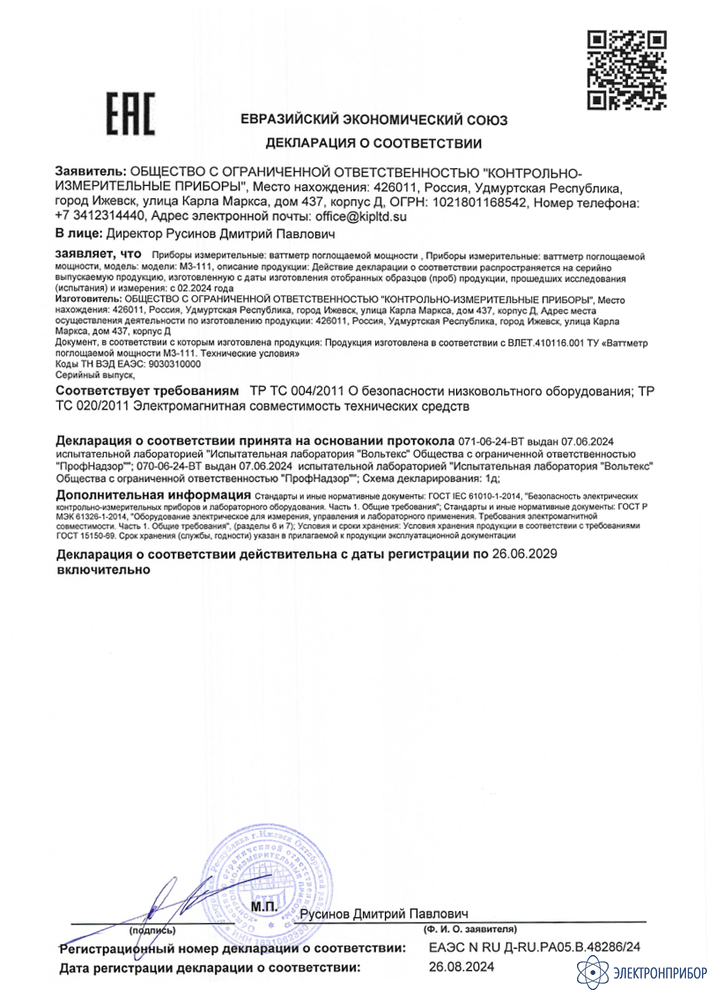

Сертификаты
Назначение ваттметра поглощаемой мощности М3-111:
Удобная энкодерная система управления, цифровая и графическая индикация измеренных параметров, выбор времени усреднения, возможность задания коэффициента компенсации.
Ваттметр поглощаемой мощности М3-111 предназначен для измерения синусоидальных сверхвысокочастотных (СВЧ) сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов.
Основные области применения: измерение выходной мощности измерительных генераторов и других источников СВЧ сигналов, поверка ваттметров, измерение затухания четырехполюсников, измерение уровня излучения с применением калиброванных антенн.
Ваттметр М3-111 позволяет измерять мощность СВЧ синусоидальных колебаний от 0,01 до 20 Вт в диапазоне частот от 0 до 18 ГГц.
Ваттметр М3-111 позволяет измерять среднюю мощность СВЧ импульсно-модулированных сигналов при импульсной мощности до 1,5 кВт и длительности импульсов до 10 мкс скважностью 1000: от 0,01 до 20 Вт в диапазоне частот от 0 до 18 ГГц.
Электропитание ваттметра осуществляется от сети переменного тока с номинальным напряжением 230 ±23 В, частотой 50 ±5 Гц.
-
-
Технические характеристики ваттметра поглощаемой мощности М3-111:

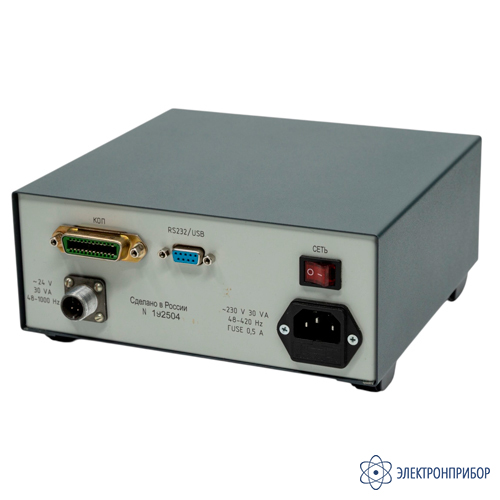

Параметр Значение Диапазон измерения мощности от 10 мВт до 20 Вт Частотный диапазон от 0 до 18 ГГц Базовая погрешность не более 4 % Тип преобразователя калориметрический Тип соединителя радиочастотного входа тип III, вариант 1 (вилка) Входной импеданс 50 Ом Дисплей IPS 3,2” 320х240 Интерфейс USB, LAN, (опционально IEE488) Параметры питания 230±23 В, 50±5 Гц, 30 Вт (опционально ~ 24 В) Рабочие условия эксплуатации от +10ºС до +40ºС, влажность до 90% Тип корпуса металлический, настольное исполнение, IP20 Габариты и вес БИ 230х210х95 мм, не более 3,0 кг
ИКП 140х105х80 мм, не более 1,2 кгГабариты и вес в упаковке 430х410х160 мм, не более 5,5 кг -

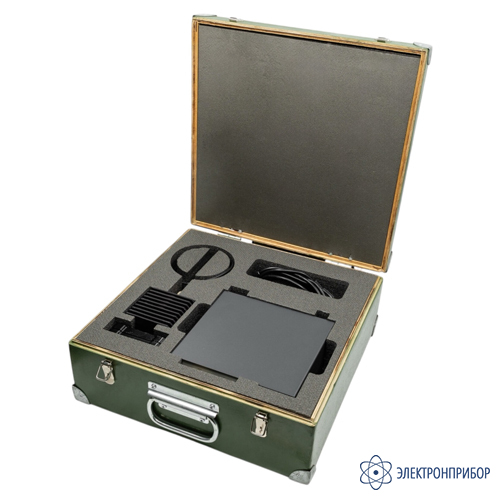

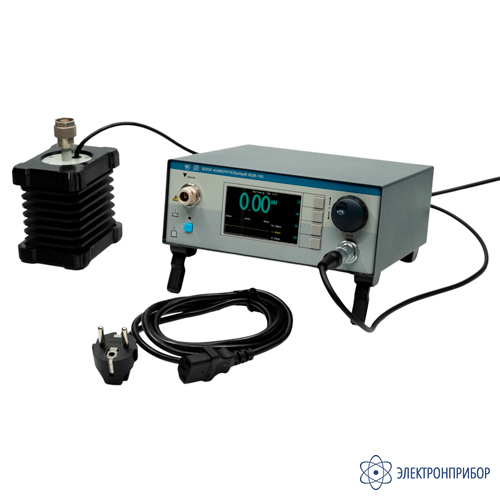

Комплект поставки М3-111

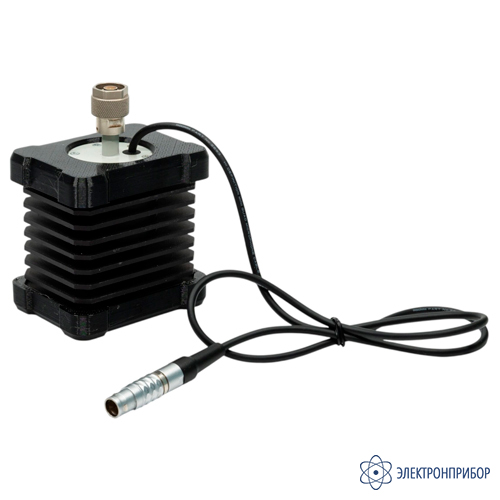

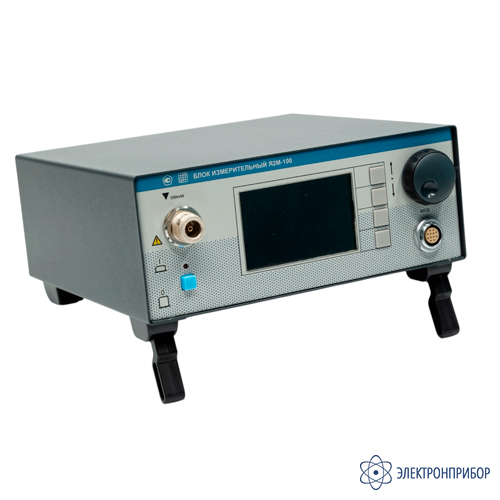

№ Наименование Количество 1 Блок измерительный Я2М-100 1 2 Измерительный калориметрический преобразователь М5-111 1 3 Шнур питания сетевой 1 4 Руководство по эксплуатации 1 5 Формуляр 1 6 Методика поверки 1 -
