UNI T UT 81 B, UNITUT81B

Осциллографы-мультиметры портативные (скопметры)

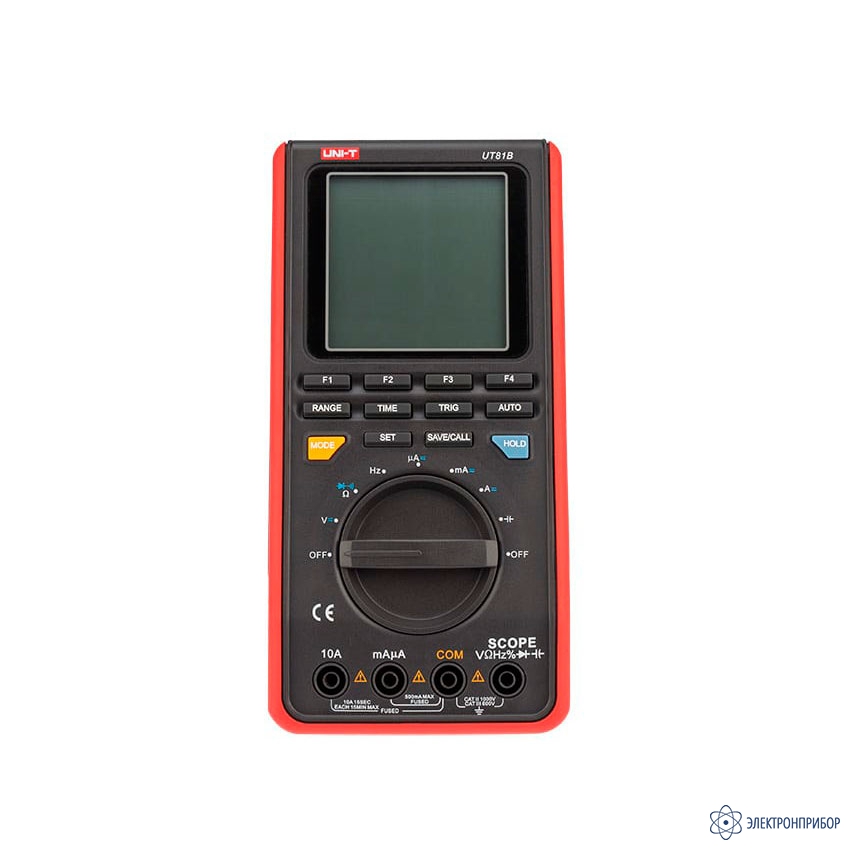

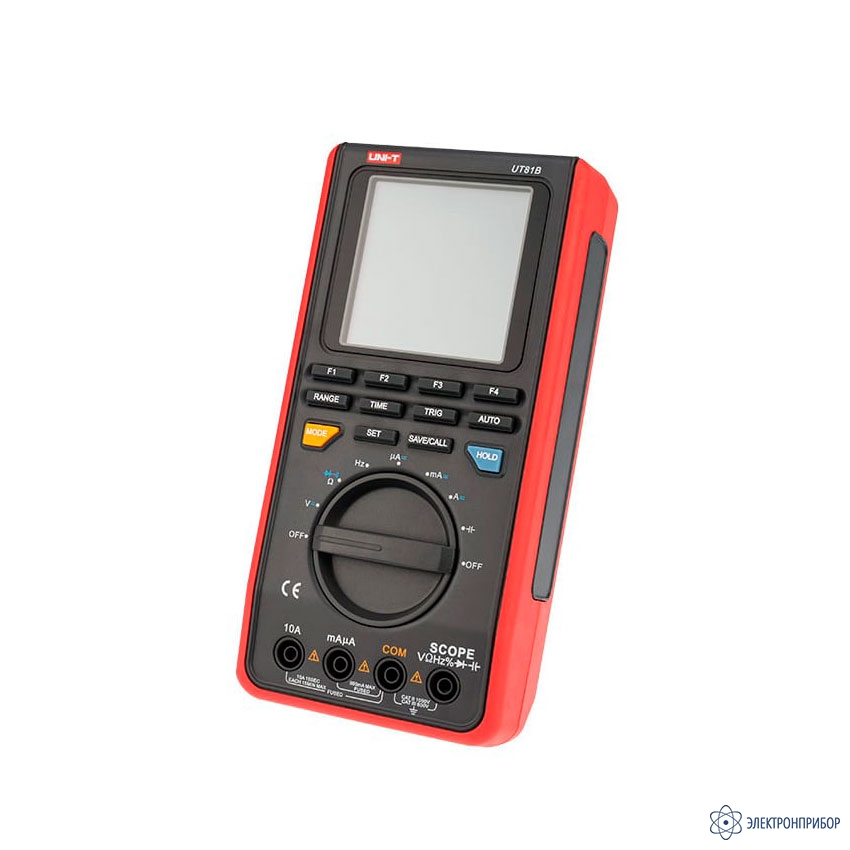

UNI-T UT81B — мультиметр-осциллограф цифровой портативный

Код товара: 72437

    • Гарантия

      0.5 лет

    • Производитель

      UNI-T, Китай

    • Артикул

      UT81B

    Сертификаты

    Описание мультиметра-осциллографа цифрового портативного UNI-T UT81B:

    Цифровой осциллограф- мультиметр UNI-T UT81B является современным ручным измерительным прибором с 3¾ разрядным ЖК дисплеем и защитой от перегрузки на всех пределах.

    Полная интеллектуальная система измерения, включая обработку данных, оснащен звуковой презвонкой, возможностью фиксации показаний и режимом автоматического отключения. Он имеет пропускную способность 8 МГц в режиме реального времени и Частота дискретизации 40 MS/s. Мультиметр этой серии предназначен для измерения постоянного и переменного тока и напряжения, сопротивления, емкости, частоты, диодов.

  • Технические характеристики мультиметра-осциллографа цифрового портативного UNI-T UT81B:

    Основные характеристики (Осциллограф)
    По горизонтали По вертикали
    Частота выборки (отсчетов) частота амплитудно-импульсной модуляции 40М за секунду Полоса пропускания 8 МГц
    Частота выборки / Объем 20 пикселей Канал Одиночный
    Изменения выборки > 5 8 битное разрешение
    Возможность триггера
    (виды)    		 Свободно бегущий /
    Нормальный /
    Короткий единый    		 Входное полное сопротивление 10 МОм (исключая мультиметр)
    Диапазон запаса 100 нс/дел. ~ 5 сек/дел.
    (1-2-3)    		 Погрешность ± (5% показания + 1 пиксель)
    Погрешность уровня запуска ± (0,1 % показания + 1 пиксель) Максимальное напряжение на входе 1000Vp-[
    - - Чувствительность по напряжению 200 мВ/дел.~ 500 мВ/дел. (1-2-5)
    Постоянное напряжение
    Предел Разрешение Погрешность Защита от перегрузки
    400 мВ 100 мкВ ± (0,8 % + 8) 1000 В постоянного или переменного
    4 В 1 мВ
    40 В 10 мВ
    400 В 100 мВ
    1000 В 1 В ± (0,1 % + 8)
    Переменное напряжение (в режиме мультиметр)
    Предел Разрешение Погрешность Защита от перегрузки
    4 В 1 мВ ± (1 % + 15) 1000 В постоянного или переменного
    40 В 10 мВ
    400 В 100 мВ
    750 В 1 В ± (1,2 % + 15)
    Постоянный ток
    Предел Разрешение Погрешность Защита от перегрузки
    400 мкА 0,1мкА ± (1 % + 8)
    ± (1,2 % + 8)    		 0,5 A, 250 В, тип быстрый предохранителя, Ø 5 х 20 мм

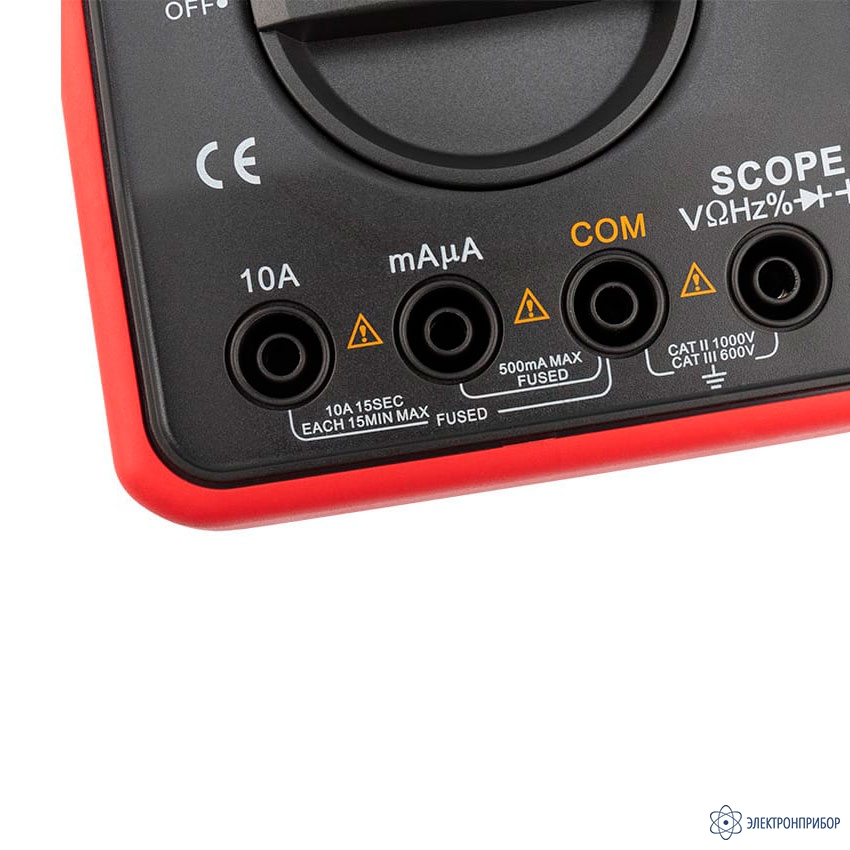

    10 A, 250 В, тип быстрый предохранителя, Ø 5 х 20 мм (Непрерывное измерение < 10 секунд и интервалом более 15 минут.)
    4000 мкА 1 мкА
    40 мА 10 мкА
    400 мА 100 мкА
    4 А 1 мА ± (1,5 % + 8)
    Переменный ток
    Предел Разрешение Погрешность Защита от перегрузки
    400 мкА 0,1 мкА ± (1,5 % + 8) 0,5 A, 250 В, тип быстрый предохранителя, Ø 5 х 20 мм
    4000 мкА 1 мкА
    40 мА 10 мкА ± (2 % + 8)
    400 мА 100 мкА
    4 А 1 мА ± (2,5 % + 5) 10 A, 250 В, тип быстрый предохранителя, Ø 5 х 20 мм (Непрерывное измерение < 10 секунд и интервалом более 15 минут.)
    Сопротивление
    Предел Разрешение Погрешность Защита от перегрузки
    400 Ом 0,1 Ом ±(1,2 % + 5) 250 В DC или AC rms
    4 кОм 1 Ом ±(1 % + 5)
    40 кОм 10 Ом
    400 кОм 100 Ом
    400 МОм 1 кОм ± (1,2 % + 5)
    4 МОм 10 кОм ± (1,5 % + 5)
    Диоды
    Предел Разрешение Защита от нагрузки Замечание
    1 мВ 250 В DC или AC rms Для исправного кремневого перехода это значение находится в пределах от 0,5 В до 0,8 В.
    Звуковая прозвонка
    Предел Разрешение Защита от нагрузки Замечание
    0,1 Ом 250 В DC или AC rms Звуковой сигнал, когда тестируемое сопротивление < 10 Ом.
    Звуковой сигнал не звучит, когда тестируемое сопротивление > 100 Ом
    Частота
    Предел Разрешение Точность Защита от перегрузки
    10 Гц~10 МГц 0,001 Гц ± (0,1 % + 3) 250 В DC или AC rms
    0,1 % ~ 99,9 % 0,1 %
    Ёмкость
    Предел Разрешение Погрешность Защита от перегрузки
    40 нФ 10 пФ ± (3 % + 10) 250 В DC или AC rms
    400 нФ 100 пФ ± (3 % + 8)
    4 мкФ 1 нФ
    40 мкФ 10 нФ
    100 мкФ 100 нФ ± (4 % + 8)
    Основные характеристики (Мультиметра)
    Параметр Значение
    DC постоянное напряжение От 0 до 1000 В
    AC переменное напряжение От 3 до 750 В
    Общая точность Для DC - 0,8 %
    Для АС - 1 %
    Постоянный ток От 0 до 10 А
    Переменный ток От 0 до 10 А
    Сопротивление От 0 до 40 МОм
    Емкость От 0 до 100 мкФ
    Частота 0 ~ 10 МГц
    Общие характеристики (Осциллограф)
    ЖК-дисплей 160 х 160 Монохромный
    Автоматические настройки Авто установка прибора в соответствие с размером тестируемого сигнала
    Индикация перегрузки Отображение на дисплеи OL
    Сохранение осциллограмм 10 групп и 10 настроек
    USB Оптическое изолирование для обеспечения безопасности
    Положение просмотра Разрешение просмотра в удобное положение и под углом
    Общие характеристики (Мультиметра)
    Выбор пределов В режиме мультиметра, вы можете выбирать диапазон и функции автоматически или вручную
    Индикация полярности Автоматически, отрицательная полярность на дисплеи отображается как “-“
    Индикация перегрузки Отображение на дисплее OL
    Индикация разряда батареи Отображение на дисплее
    Физические характеристики
    ЖК Дисплей 3999 пунктов на дисплеи, обновления 2-3 раза в секунду
    Рабочая температура 0 °С~40 °С (32 °F~104 °F)
    Температура хранения -10 °С~50 °С (14 °F~122 °F)
    Относительная влажность <75 % @ 0 °С~40 °С
    <70 % @ -10 °С~50 °С
    Высота Рабочая: до 2000 м
    Хранения: до 10000 м
    Батарея питания 1,5 В (R6) x 4 штуки или адаптер
    Электромагнитная совместимость В радио поле 1 В/м ниже
    Общая погрешность = Заданной погрешность + 5% от диапазона
    В радио поле 1 В/м выше
    Погрешность не установлена
    Размеры (Г*Ш*В) 200*100*48 мм
    Вес Около 498 г с батареями

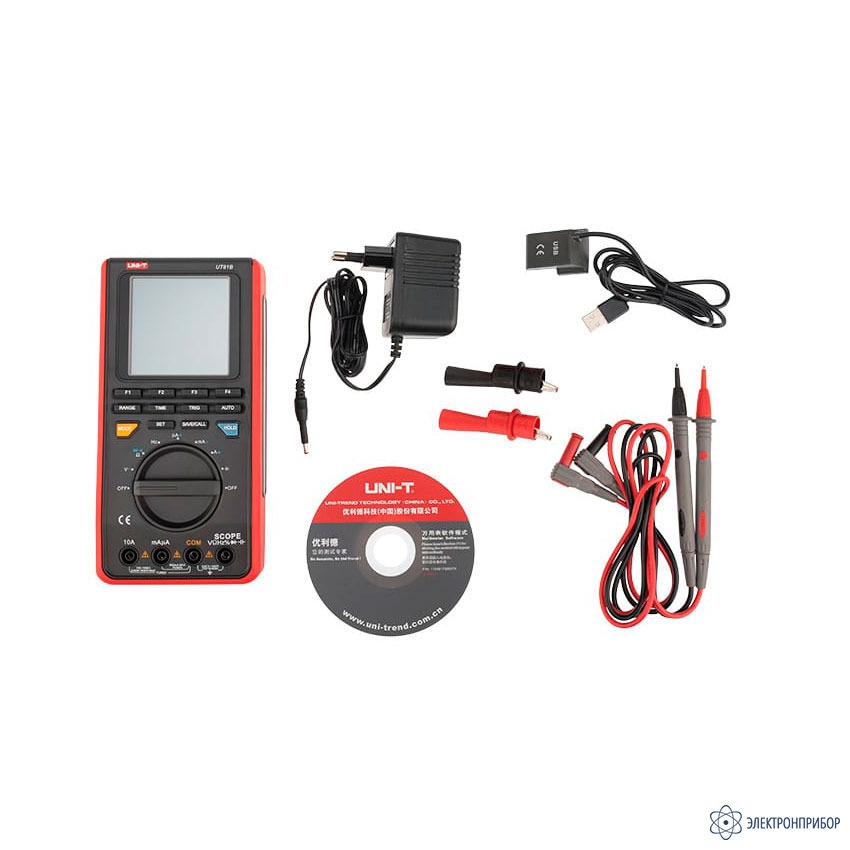

  • Комплект поставки UNI-T UT81B

    № Наименование Количество
    1 Мультиметр-осциллограф цифровой портативный UNI-T UT81B 1
    2 Интерфейсный кабель USB 1

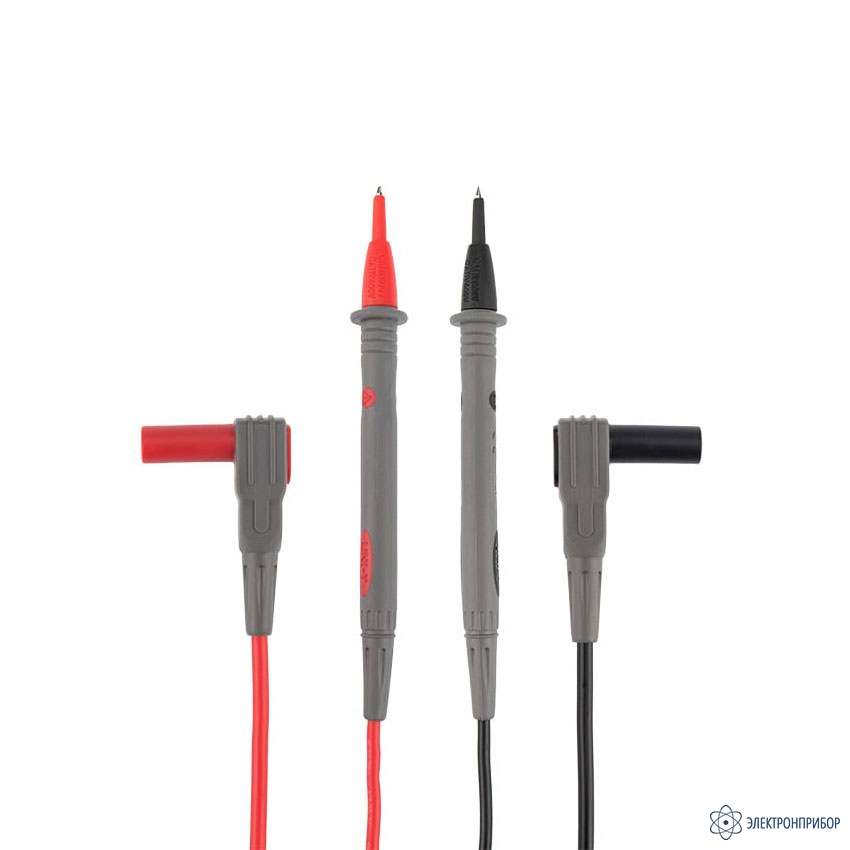

    3 Измерительные щупы (пара) 1

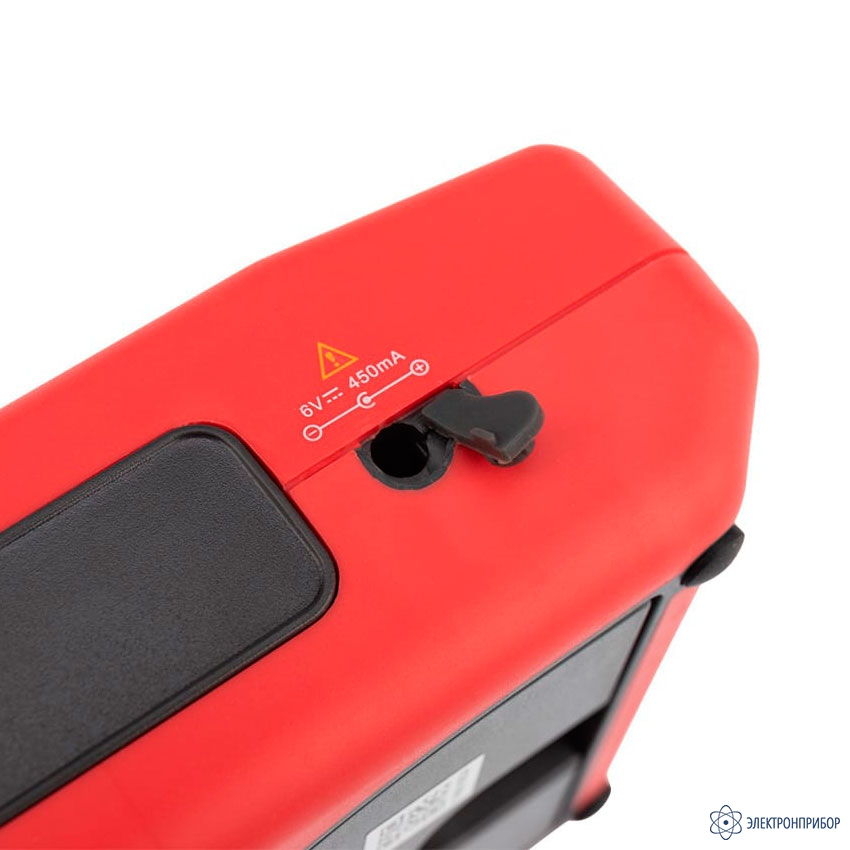

    4 Адаптер питания 1
    5 1,5 В Батареи (R6) 4
    6 CD-ROM (Руководство по установке программного обеспечения и компьютерного интерфейса) 1
    7 Руководство по эксплуатации 1

    Дополнительная комплектация мультиметра-осциллографа цифрового портативного UNI-T UT81B:

    (Поставляется за отдельную плату)

    № Наименование
    1 Щупы осциллографа
    2 BNC щупы
