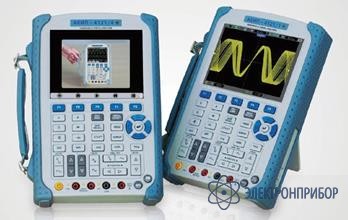

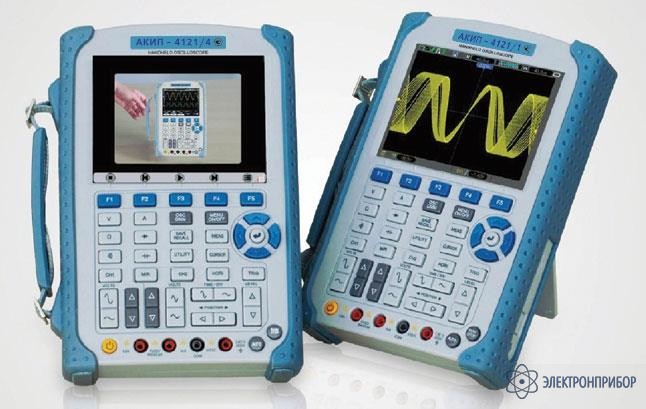

АКИП-4121/4 — портативный осциллограф-мультиметр с изолированными входами

Код товара: 31326

    • Гарантия

      1 год

    • Производитель

      АКИП

    Преимущества портативного осциллографа-мультиметра с изолированными входами АКИП-4121/4

    Портативный осциллограф-мультиметр с изолированными входами АКИП-4121/4 имеет два изолированных входа. Высокая частота дискретизации, длинная память и качественный дисплей при относительно невысокой стоимости гарантируют большую востребованность осциллографа-мультиметра АКИП-4121/4.

    Особенности портативного осциллографа-мультиметра с изолированными входами АКИП-4121/4

    • Осциллограф: 2 канала, Электрически изолированные входы: до 1000 В КАТ. II / 600 В КАТ. III между входами, измерительными гнездами и землей
    • Полоса пропускания: 200 МГц
    • Частота дискретизации реального времени: до 1 ГГц; эквивалентная частота дискретизации до 25 ГГц
    • Длина памяти 512 кБ на канал (1 МБ при объединении каналов)
    • Автоматические и курсорные измерения ΔU, ΔT (включая режим «слежение»)
    • Математика: БПФ, +, -, х, /
    • Синхронизация: По фронту, по длительности импульса, ТВ-синхронизация, по наклону (время нарастания/спада), чередующийся запуск
    • Режим X-Y, допусковый контроль
    • Покадровая регистрации осциллограмм (запись и воспроизведение до 1000 кадров с регулируемой скоростью)
    • Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов
    • Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра
    • Автономное батарейное питание (до 3,5 часов), цветной ЖК-дисплей VGA, диагональю 14,5 см
    • Интерфейсы: USB 2.0, LAN, интегрируется с Labview/VisualBasic/VisualC
    • Поддержка подключения внешних USB-накопителей
    • ПО: совместимость MS Windows XP, Vista, 7

  • Технические характеристики портативного осциллографа-мультиметра с изолированными входами АКИП-4121/4:

    Параметр Значения
    РЕЖИМ ОСЦИЛЛОГРАФА
    Канал вертикального отклонения (аналоговые каналы)
    Число каналов 2
    Полоса пропускания (-3 дБ) 0…200 МГц
    Погрешность установки Коткл ± 3 % (при Котк 10 мВ/дел…5 В/дел); ± 4 % (при Котк 2 мВ/дел…5 мВ/дел)
    Время нарастания ≤ 1,8 нс
    Входное сопротивление 1 МОм±2% / 20 пФ±3 пФ
    Максимальное входное напряжение 300 Вскз (делитель 10:1); 150 Вскз (делитель 1:1)
    Связь по входу Открытый, закрытый, “земля”
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв) 2 нс/дел…2000 с/дел
    Погрешность установки Кразв ±0,005 %
    Режимы работы Основной, ZOOM окна, самописец (ROL), X-Y
    Синхронизация
    Источники синхросигнала Канал 1, Канал 2
    Тип синхронизации По фронту, по длительности импульса, ТВ-синхронизация, по наклону (время нарастания/спада), чередующийся запуск (для наблюдения 2-х сигналов различной частоты)
    Аналого-цифровое преобразование
    Разрядность АЦП 8 бит
    Макс. частота дискретизации 1 ГГц, эквивалентная 25 ГГц (для периодического сигнала)
    Объем памяти Переключаемый: 512 кБ на канал (1 МБ при объединении каналов)
    Режим сбора данных Нормальный, усреднение, самописец (от 100мс/дел)
    Измерения
    Автоматические Частота, период, среднее, пик-пик, цикл скз, минимум, максимум, время нарастания; время спада, длит.+; длит
    Функции ΔU, ΔT, 1/ΔT (вручную, режим «слежение»)
    РЕЖИМ МУЛЬТИМЕТРА
    Постоянное и переменное (скз) напряжение
    Пределы измерения напряжений DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 800 В
    AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В (30 … 400 Гц)
    Разрешение Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
    Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ
    Вх. сопротивление 10 МОм
    Погрешность Пост.: ± 1 % ± 1 емр
    Перем.: ± 1 % ± 3 емр
    Постоянный и переменный (скз)ток
    Предел измерений 60 мА, 600 мА, 6 А, 10 А
    Разрешение 10 мкА, 100 мкА, 1 мА, 10 мА
    Диапазон частот 30 … 400 Гц
    Погрешность измерения Пост. ток: ± 1,5% ± 1емр (60 мА), ± 1% ± 1емр (600 мА), ± 1,5% ± 3емр (6 А, 10 А);
    Перем. ток: ± 1,5% ± 3емр(60 мА), ± 1% ± 1емр (600 мА), ± 1,5% ± 3емр (6 А, 10 А)
    Сопротивление
    Предел измерений 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм
    Разрешение 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм
    Погрешность ± 1% ± 1емр (600 Ом…6 МОм); ± 1,5% ± 3емр (60 МОм)
    Емкость
    Предел измерений 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ
    Разрешение 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ
    Погрешность ± 1% ± 1емр
    Минимальное измеряемое значение емкости 5 нФ
    Дополнительные возможности
    Интерфейс USB 2.0 для сохранения данных и дистанционного управления
    Математика Сложение, вычитание, умножение, деление, БПФ, инверсия
    Документирование Запись и воспроизведение до 1000 кадров
    Сохранение данных Запись формы сигнала в стандартах Bmp, CSV
    Доп. контроль Проверка по шаблону (по маске): Годен/ Негоден
    Общие данные
    ЖК-дисплей Диагональ 14,5 см, QVGA (640 × 480); мультиметр - макс. инд. «6.000»
    Интерфейс USB 2.0
    Универсальное питание ~220 В/ 50 Гц; <-> 8,5 В постоянное 1,5 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 4500 А*ч (сред. время автономной работы 3,5 часа)
    Условия эксплуатации 0 °С…40 °С; отн. влажность не более 75 %
    Габаритные размеры 245 × 163 × 52 мм
    Масса 3 кг (с аккумулятором)

  • Комплект поставки АКИП-4121/4

    № Наименование Количество
    1. Портативный осциллограф-мультиметр с изолированными входами АКИП-4121/4 1
    2. Щупы мультиметра 2
    3. Пробник осциллографа 2
    4. Кабель USB 1
    5. Адаптер питания~220 В 1
    6. Сумка 1
    7. Руководство по эксплуатации 1
