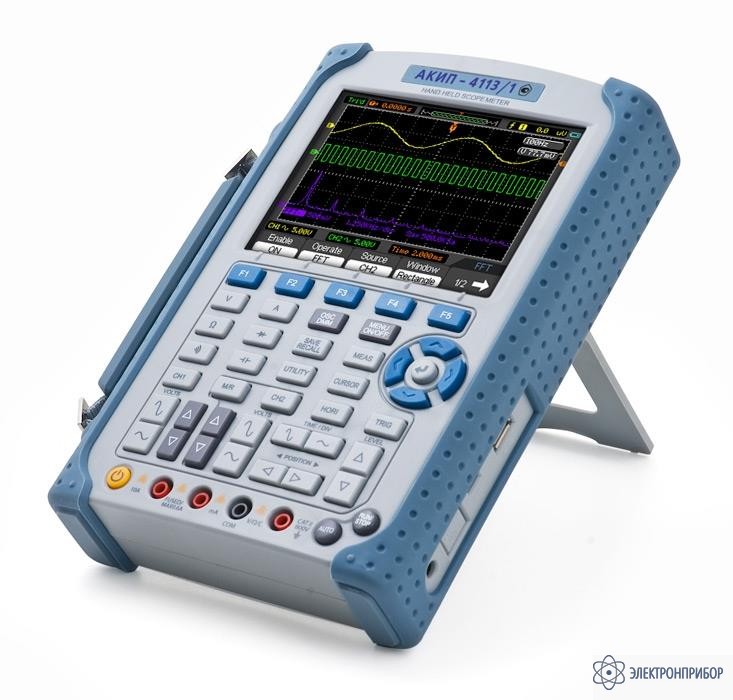

АКИП-4113/6А — осциллограф-мультиметр

Код товара: 28102

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности осциллографа-мультиметра АКИП-4113/6А:

    • Осциллограф: 2 канала, полоса пропускания 20 МГц;
    • Частота дискретизации: до 250 МГц в реальном времени;
    • Эквивалентная частота дискретизации до 50 ГГц;
    • Длина памяти 16 кБ на канал (32 кБ при объединении каналов);
    • Время нарастания переходной характеристики каждого из каналов вертикального отклонения: не более 5,8 нс;
    • Автоматические (до 22-х параметров одновременно) и курсорные измерения ΔU, ΔT (включая режим "слежение");
    • Математика: БПФ, +, -, х, /;
    • Внутренняя память: до 15 осциллограмм и профилей настроек (запись и вызов);
    • Синхронизация: по фронту, по длительности, попеременно/ALT;
    • Режим X-Y, допусковый тест по шаблону (Mask);
    • Покадровая регистрации осциллограмм (запись и воспроизведение до 1000 кадров с регулируемой скоростью);
    • Мультиметр: измерение напряжения, тока, тока, сопротивления, емкости, прозвонка цепи, проверка диодов;
    • Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра;
    • Автономное батарейное питание (до 6 часов), цветной 14,5 см ЖК-дисплей;
    • Интерфейсы: USB 2.0 и LAN (опционально: RS-323), интегрируется с LabviewVBVC;
    • Поддержка подключения USB- flash.
    • Режим осциллографа

  • Технические характеристики осциллографа-мультиметра АКИП-4113/6А:

    Канал вертикального отклонения
    Полоса пропускания 0…30 МГц
    Коэф. отклонения (Коткл.) 10 мВ/дел…5 В/дел
    Погрешность уст. Коткл. ± 1,5 %
    Время нарастания ≤ 5,8 нс
    Входной импеданс 1 МОм / 15 пФ
    Макс. вх. напряжение 400 В (DC + AC пик)
    Связь по входу Открытый, закрытый, “земля”
    Канал горизонтального отклонения
    Коэф. развертки (Кразв.) 5 нс/дел…1000 с/дел
    Погрешность уст. Кразв. ±0,005 %
    Режим работы Основной, ZOOM окна, самописец (ROL), X-Y
    Синхронизация
    Ист. синхронизации Канал 1, Канал 2
    Тип синхронизации По фронту, ТВ-синхронизация, по длительности импульса, попеременная (для наблюдения 2-х сигналов различной частоты)
    Аналого-цифровое преобразование
    Разрядность АЦП 8 бит
    Макс. частота дискретизации 250 МГц Эквивалентная 50 ГГц (для периодического сигнала)
    Объем памяти 16 К на канал (32 К при объединении каналов)
    Режим сбора данных Нормальный, усреднение, самописец (от 100мс/дел)
    Измерения
    По вертикали Пик-пик (Vpp), Ампл. (Vamp), Макс. (Vmax), Мин (Vmin), цикл. сред. (Vavg), Верх, (Vtop), База (Vbase), средн. (Vmid), СКЗ (Vrms), цикл. СКЗ (Vcrms), выброс (Vovr), предвыброс (Vpre)
    По горизонтали Частота, Период, Нараст., Срез, +Скважн., -Скважн., +Длительн., -Длительн., Задержка 1->2 (по фронтам; по срезам)
    Курсорные ΔU, ΔT, Δ1/T (вручную, режим «слежение»)

  • Комплект поставки АКИП-4113/6А

    № Наименование Количество
    1. Прибор 1
    2. Щупы-мультиметра 2
    3. Пробники осциллографа 2
    4. Кабель USB 1
    5. Адаптер питания 220 В 1
    6. Сумка 1
    7. Программное обеспечение 1
    8. Документация 1
