VLF-60 kV, VLF60 kV

Установки для испытания основной изоляции кабеля из сшитого полиэтилена

VLF 60 kV — испытательная система для кабелей с ПЭ/ПВХ и бумажно-масляной изоляцией (до 60 кВ при 0,8 мкФ, выходной ток 5 мА)

Код товара: 25824

  • Назначение системы VLF 60 kV:

    Переносная система VLF 60 фирмы SebaKMT применяется для испытания напряжением кабелей, рассчитанных на напряжение до 35 кВ.

    Благодаря применению запатентованнй фирмой SebaKMT косинусно-прямоугольной формы напряжения с регенерацией энергии можно быстро пробить дефектные места в кабелях с ПЭ, ПВХ, а также с бумажно-масляной изоляцией, не нагружая без необходимости изоляцию кабеля.

    Высококачественные источники напряжения и применение износостойкого полупроводникового реле для создания регулярного изменения полярности испытательного напряжения, гарантиру.ют длительный срок службы испытательной СНЧ-системы.

    Предлагаемое в качестве опции измерение тока утечки при испытаниях позволяет судить о качестве кабеля.

    Особенности системы VLF 60 kV:

    • Мощная, транспортабельная, имеющая различную комплектацию, универсальная установка для испытания кабелей

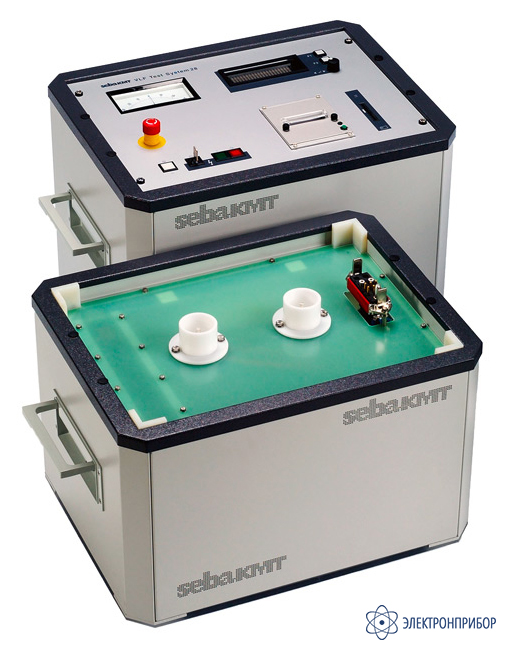

    • Испытательное устройство, состоящее из двух модулей (модуль нагрузки и модуль управления) каждый весом около 25 кг
    • Опциональные модули "Измерение тока утечки" и “Удвоение мощности” для индивидуального согласования системы со специфическими условиями испытаний
    • Опциональный модуль "Протоколирование" для комфортного и простого анализа результатов испытания прямо на месте, централизованного управления испытательными параметрами и для повторяемых испытаний
    • Автоматическое распознавание пробоя
    • Быстрое развертывание системы на месте без трудоемкого соединения кабелями, защищенные от прикосновения штепсельные соединители и встроенное устройство разрядки для обеспечения высокой степени безопасности
    • С помощью запатентованного метода сбережения электроэнергии при смене полярности СНЧ напряжения достигается очень низкое энергопотребление системы при одновременно высоком напряжении испытаний
    • Испытание СНЧ 0,1 Гц рекомендовано документами HD 620S1, VDE 0276-620 и -621 и является самым эффективным методом испытания ПЭ и ПВХ кабелей.

  • Технические характеристики системы VLF 60 kV:

    Параметр Значения
    Выходное напряжение СНЧ 0 ... 60 кВ эфф.
    Измерение тока утечки (опция) 0 ... 5 мA
    Форма напряжения прямоугольно-косинусоидальная
    Фронт переключения около 5 мс, аналогично 50 Гц частоте сети
    Частота 0,1 Гц
    Выходное напряжение постоянного тока 0 ... 60 кВ
    Допустимая емкость кабеля 0,8 мкФ / 60 кВ эфф.
    Разрядное устройство встроенное, 1,5 мкФ за 2 сек
    Питание 230 В, 50 Гц, около 2,5 A
    120 В, 60 Гц, около 5 A
    Рабочая температура (без опции "распечатка протокола") минус 20 ... +40 °C
    Вес (в зависимости от исполнения) около 55 кг + 48 кг
    Размеры 550 x 1000 x 420 мм

  • Комплект поставки VLF 60 kV

    Наименование Количество
    Основной прибор VLF 60 1
    Кабель подключения высокого напряжения 5 м 1
    Кабель подключения 1
    Сумка для принадлежностей 1
    Проводник заземления 5 м 1
    Руководство по эксплуатации 1
