ИСП М 30, ИСПМ30

Установки для испытания основной изоляции кабеля из сшитого полиэтилена

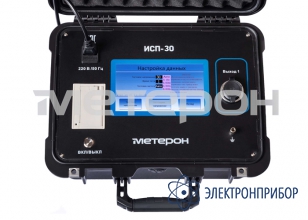

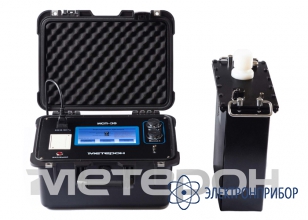

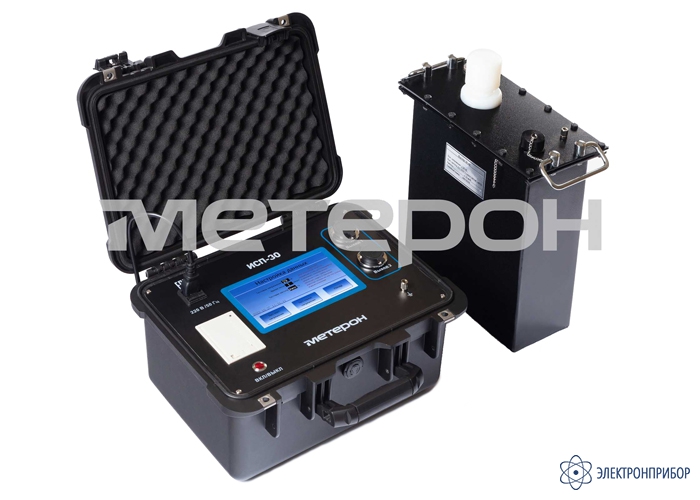

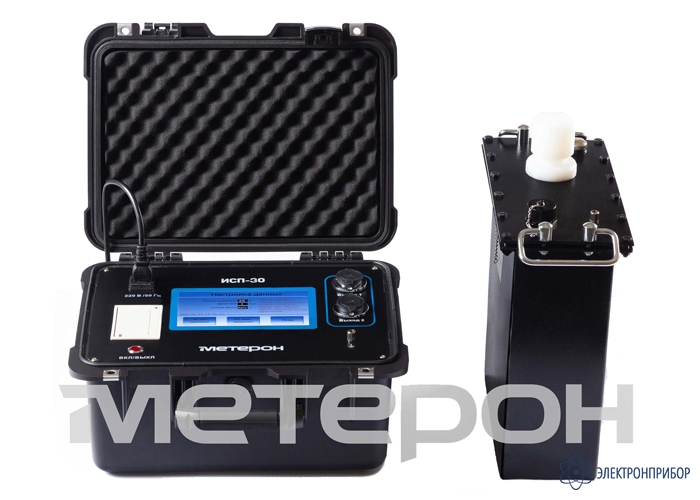

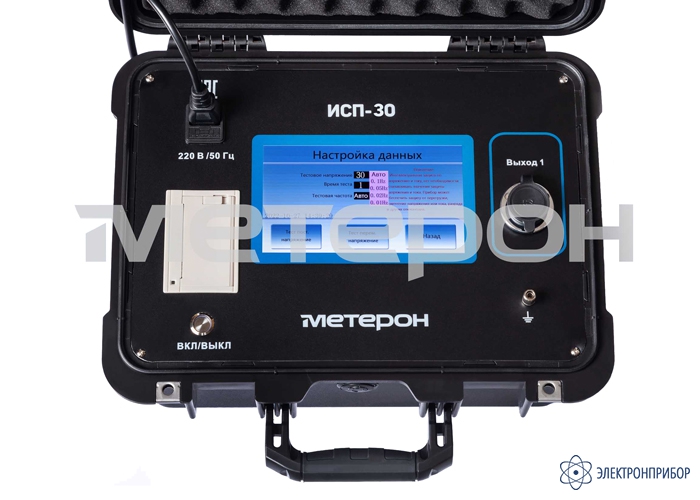

Метерон ИСП/М-30 — испытательная установка СНЧ

Код товара: 74388
  • Испытательная установка снч Метерон ИСП/М-30 Испытательная установка снч Метерон ИСП/М-30 Испытательная установка снч Метерон ИСП/М-30
    2 варианта исполнения

    Назначение испытательной установки СНЧ Метерон ИСП/М-30:

    Установка Метерон ИСП/М-30 предназначена для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) с помощью высокого напряжения сверхнизкой частоты (СНЧ) до 30 кВ, а также для испытаний бумажно-масляной изоляции кабелей и оболочки кабелей СПЭ постоянным напряжением. Установка имеет функцию автоподстройки частоты для удобства пользователя, также возможно испытание с заданной частотой.

    Функции испытательной установки СНЧ Метерон ИСП/М-30:

    • определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена и других изолированных цепях, имеющих значительную электрическую ёмкость изоляции путём подачи на них испытательного напряжения сверхнизкой частоты (СНЧ);
    • испытания бумажно-масляной изоляции кабелей и оболочки кабелей из сшитого полиэтилена (СПЭ) постоянным напряжением с измерением тока утечки (только для установки Метерон ИСП/М-30 (с функцией испытания постоянным напряжением)).

    Варианты исполнения испытательной установки СНЧ Метерон ИСП/М-30:

    Испытательная установка СНЧ Метерон ИСП/М-30 выпускается в двух исполнениях:

    Возможен заказ установок с тремя различными комбинациями опциональных функций:

    • измерение тангенса угла диэлектрических потерь, измерение емкости, измерение сопротивления изоляции;
    • измерение частичных разрядов и измерение емкости;
    • измерение тангенса угла диэлектрических потерь, измерение частичных разрядов, измерение емкости и сопротивления изоляции.

  • Технические характеристики испытательной установки СНЧ Метерон ИСП/М-30:

    Характеристика Диапазон Погрешность Примечание
    Метрологические характеристики
    Воспроизведение напряжения переменного тока (синус)1)

    От 1 до 30 кВ

    ±3% от измеренного значения

    Выходная частота2): 0,1 Гц; 0,05 Гц; 0,02 Гц; 0,01 Гц.
    Ручная и автоматическая регулировка
    Воспроизведение напряжения постоянного тока

    От 1 до 30 кВ

    ±3% от измеренного значения

    Только для установки Метерон ИСП/М-30 с постоянным напряжением
    Измерение силы переменного тока

    От 0 до 20 мА

    ±3% от измеренного значения
    Измерение силы постоянного тока

    От 0 до 2 мА

    ±3% от измеренного значения

    Только для установки Метерон ИСП/М-30 с постоянным напряжением
    Характеристика Диапазон Разрешение Погрешность Примечание
    Метрологические характеристики опциональных функций
    Тангенс угла диэлектрических потерь От 10-5 до 0,655 10-5 ±1 % от измеренного значения
    Измерение кажущегося разряда От 0,01 до 200 пКл 0,01 пКл ±3 % от измеренного значения Диапазон испытательного напряжение равен диапазону напряжения установки
    Электрическая емкость От 0,001 до 6 мкФ 0,001 мкФ ±3 % от измеренного значения
    Сопротивление изоляции От 0,01 до 65 ГОм 0,01 ГОм ±3 % от измеренного значения
    Характеристика Значение Примечание
    Общие характеристики
    Максимальная ёмкость объекта испытания 6 мкФ
    Источник питания Однофазная сеть переменного тока 220/110 В, 50 Гц
    Рабочие условия Температура от -20 до + 50 °C
    Относительная влажность не более 85%
    Габаритные размеры блока управления 400 мм × 310 мм × 200 мм
    Габаритные размеры бустера 290 мм x 150 мм × 350 мм
    Габаритные размеры конденсатора Ø90x310(H) Только для установки Метерон ИСП/М-30 с постоянным напряжением
    Масса блока управления 5 кг
    Масса бустера 25 кг
    Масса конденсатора 3 кг Только для установки Метерон ИСП/М-30 с постоянным напряжением

    Примечание:
    1) Искажение формы напряжения не более 5%.
    2) Отклонение частоты не более 0,5%.

  • Комплект поставки Метерон ИСП/М-30

    № Наименование Количество
    1 Блок управления ИСП/М-30 в выбранном исполнении 1
    2 Бустер 30 кВ 1
    3 Набор измерительных кабелей 1
    4 Конденсатор 1
