Kongter K-800 — локализатор замыкания на землю в сетях постоянного тока
Код товара: 79763-
-
Гарантия
1 год
-
Производитель
-
Артикул
Kongter K-800
Описание локализатора замыкания на землю в сетях постоянного тока Kongter K-800:
Kongter K-800 - это новая модель, разработанная для быстрого обнаружения, отслеживания и точного определения замыканий на землю в системах электропитания постоянного тока в случаях, когда электрические кабели имеют обрыв с утечкой тока на землю.
Благодаря отсутствию необходимости подавать сигнал непосредственно в цепь модель Kongter K-800 неоказывает никакого воздействия на тестируемую систему. Сравнение сигналов и индикация направления значительно ускоряют процесс поиска места неисправности. Кроме того, благодаря возможности измерения слабых низкочастотных токов устройство обеспечивает очень высокую эффективность отслеживания сигнала в находящихся под напряжением цепях, игнорируя при этом любыесигналы помех.
Плохая изоляция или неисправность заземления в системе электропитания постоянного тока представляют очень большую опасность. Стоимость ремонта при аварии электропитания может быть очень высокой. Поэтому чрезвычайно важно как можно быстрее устранять подобные замыкания на землю.
Особенности локализатора замыкания на землю в сетях постоянного тока Kongter K-800:
Безопасность при эксплуатации. Для поиска места замыкания на землю устройство использует малый ток, измеряемый в микроамперах, и обладающие высоким разрешением клещи постоянного тока. Устройство не вносит никакие помехи в работу тестируемых систем.
Высокая надежность конструкции. Работа устройства базируется на использовании 32-битного микропроцессора. Аппаратная часть в точности соответствует стандарту EMC, что обеспечивает надежность работы устройства и тестируемых с его помощью систем.
Точность измерения. Для отслеживания сигнала используются высокоточные токовые клещи, а для отбора данных о напряжении – прецизионный аналого-цифровой преобразователь. Это обеспечивает точное измерение напряжения и сопротивления.
Удобный интерфейс. Устройство имеет яркий ЖК-дисплей, на который выводится информация о состоянии заземления, форме сигнала, изменении электрической прочности изоляции, сопротивлении изоляции, токе утечки, направлении на место замыкания на землю и т.д. Удобный интерфейс позволяет легко и эффективно использовать устройство на площадке.
Интеллектуальная функция измерения:
- анализатор сигналов может автоматически определять изменение уровня напряжения в системе;
- анализатор сигналов способен быстро указывать на любые изменения сопротивления изоляции;
- после синхронизации анализатора и детектора расстояние не будет влиять на обнаружение сигнала;
- для более быстрой и эффективной трассировки сигнала во время локализации повреждения токовыми клещами можно охватывать один или несколько кабеле;.
- как только детектор сигнала обнаружит любые проблемы с изоляцией, на экране будет показано направление на место замыкания на землю;
- полный набор функций измерения и устранения неисправностей;
- детектор сигналов и анализатор поддерживают беспроводную связь;
- полный набор функций измерения и отображения информации позволяет обрабатывать различные типы неисправностей изоляции в системе постоянного тока;
- анализатор сигналов поддерживает различные режимы работы, включая регулировку амплитуды и выбор вида сигнала, которые подходят для различных сложных случаев.
Применение локализатора замыкания на землю в сетях постоянного тока Kongter K-800:
- железнодорожный транспорт и железнодорожные перевозки: сигнальное, коммуникационное и локомотивное электрическое оборудование;
- электроснабжение: система постоянного тока с неисправным заземлением;
- промышленные объекты: оборудование электробезопасности для распределения электроэнергии;
- телекоммуникации: электронное оборудование с неисправным заземлением.
Функции локализатора замыкания на землю в сетях постоянного тока Kongter K-800:
- измерение напряжения между системой постоянного тока и землей в диапазоне от 0 до 300 В;
- измерение сопротивления заземления до 999 кОм для обеих шин и каждого ответвления распределительной сети;
- обнаружение и измерение напряжения переменного тока, которое препятствует работе системы постоянного тока. Диапазон обнаружения от 0 до 288 В;
- выполняет функцию высокоточного амперметра с разрешением до 0,01 мА;
- индикация в виде стрелок помогает пользователям эффективно отслеживать сигнал и точно определять место замыкания на землю;
- отображение формы сигнала для тестируемой цепи, указание состояния изоляции и изменений тока в тестируемой цепи, что помогает пользователям быстро и эффективно определять место замыкания на землю;
- проверяет и отображает распределенную емкость в системе в режиме реального времени;
- с помощью формы волны и направления сигнала обеспечивает быстрое позиционирование для определения точки замыкания на землю, как для минусовой, так и для плюсовой шины;
- анализатор сигналов имеет различные режимы работы, включая регулировку амплитуды и выбор вида сигнала, которые помогают определить местоположение неисправности при высокоомном заземлении;
- функция анализа частотного спектра сигнала помогает эффективно извлечь амплитуду испытательного сигнала, что повышает точность измерения.
-
-
Технические характеристики локализатора замыкания на землю в сетях постоянного тока Kongter K-800:
Параметр Значение Характеристики анализатора сигналов Рабочая среда Влажность: 0 - 90%
Температура: -20°C - 55°C
Рабочее напряжение: 40 В - 300 В (DC)Измерение напряжения постоянного тока Диапазон измерения: 0 - 300 В
Разрешение: 0,1 В
Погрешность: 0,2%Измерение напряжения переменного тока Диапазон измерения: 0 - 300 В
Разрешение: 0,1 В
Погрешность: 0,5%Измерение сопротивления изоляции Диапазон измерения: 0 - 999,9 кОм
Разрешение: 0,1 кОм
Погрешность: ≤±5%Измерительный мост Диапазон регулировки: 0 мА, 0,25 мА, 0,5 мА, 1 мА, 2 мА и 4 мА (опция)
Диапазон частот: 0,25 ГцДиапазон обнаружения заземления До 200 кОм Измерение распределенной емкости Диапазон измерения: 0 - 999 мкФ Форма волны измерения Прямоугольная волна и синусоида Режим работы Принудительный сигнал и автоматический сигнал Дисплей 320 x 240 пикселей TFT Источник электропитания Питание от тестируемой цепи Габариты 200х145х75 мм Масса 0,448 кг Характеристики анализатора сигналов Измерение сопротивления заземления Погрешность: ≤±10%
Разрешение: 0,1 кОм
Диапазон измерения: 0 - 500 кОмАнализ частотного спектра Количество каналов: 1
Диапазон частот: 0,125 - 12,5 Гц
Разрешение: 0,125 ГцПериод отображения формы текущего сигнала 8 с Диапазон измерения для фидера 0 ~ 2 A Диапазон измерения тока -100 ~ +100 мА Разрешение измерения тока 0,01 мА Дисплей 320 x 240 пикселей TFT Размер клещей Диаметр 30 мм, 40 мм и 10 мм (опция) Источник электропитания 5 В, 4 стандартных батарейки АА Масса 0,303 кг Габариты 215х100х33 мм Характеристики беспроводной связи Скорость 2 Мбит/с Многочастотность 125 частотных точек, подходит для многоточечной связи и связи со скачкообразной перестройкой частоты Очень маленький размер Встроенная антенна 2,4 ГГц размером 15 x 29 мм Низкое энергопотребление Связь в режиме ответа, быстрая передача данных и время запуска эффективно снижают энергопотребление -

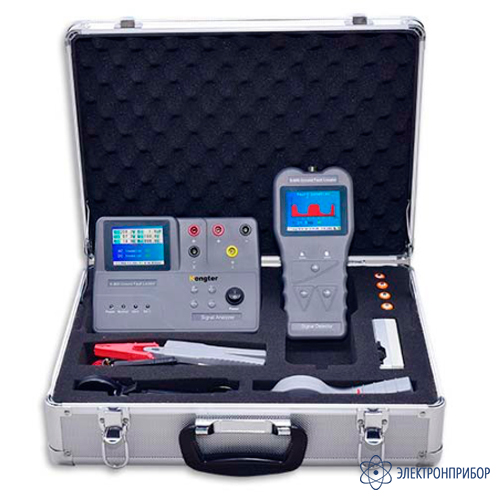

Комплект поставки Kongter K-800

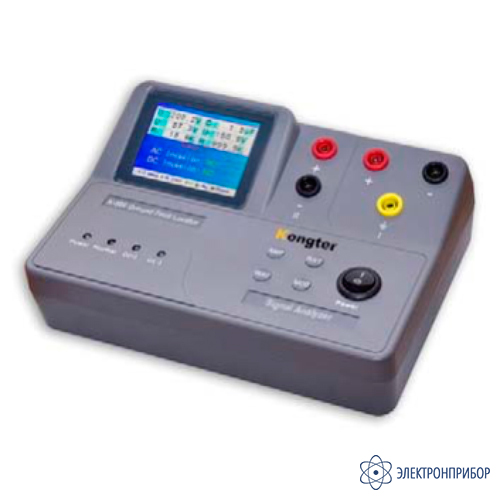

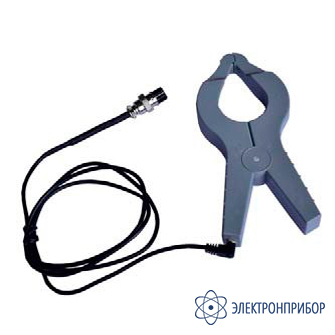

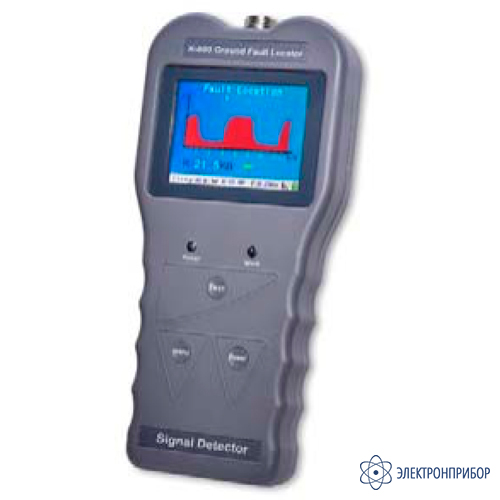

№ Наименование Количество 1 Анализатор сигналов К-800 1 2 Детектор сигналов К-800 1 3 Комплект испытательных проводов с зажимами 1 4 Токоизмерительные клещи переменного тока 40 мм с кабелем 1 5 Токоизмерительные клещи постоянного тока 30 мм с кабелем 1 6 Батарейка 4 7 Зарядное устройство 1 8 Кейс для переноски 1 Дополнительная комплектация Kongter K-800
(Поставляется за отдельную плату)
№ Наименование 1 Клещи переменного тока 8 мм (максимальное раскрытие: 17 мм) -
