ДИРА-4T/12 — датчик индикации разряда (мониторинга) аккумулятора
Код товара: 82215-
-
Гарантия
2 года
-
Артикул
ДИРА-4T/12
Назначение датчика индикации разряда (мониторинга) аккумулятора ДИРА-4T/12:
Датчики серии ДИРА предназначены для удаленного мониторинга состояния стационарных свинцово-кислотных аккумуляторных батарей (АБ). Они контролируют напряжение и температуру на клеммах аккумуляторов, регистрируют изменения и информируют о критических состояниях (низкое/высокое напряжение, перегрев или переохлаждение).
Основные функции датчика индикации разряда (мониторинга) аккумулятора ДИРА-4T/12:
- контроль напряжения и температуры на 1–4 аккумуляторах;

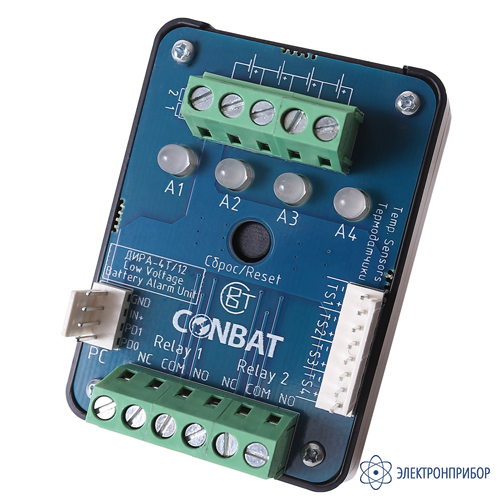

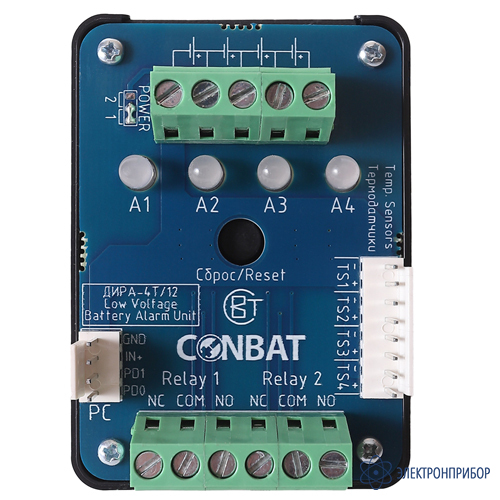

- индикация состояния через светодиоды (зеленый — норма, изменение цвета — авария);
- возможность подключения к системам дистанционного контроля через интерфейс RS-485 (опция Modbus);
- настройка пороговых значений напряжения и температуры.
Принцип работы датчика индикации разряда (мониторинга) аккумулятора ДИРА-4T/12:
Устройство сравнивает текущие значения напряжения и температуры с заданными порогами. При выходе за пределы допустимых значений датчик меняет цвет светодиода и передает сигнал через релейные выходы или интерфейс RS-485.
Преимущества датчика индикации разряда (мониторинга) аккумулятора ДИРА-4T/12:
- удобный мониторинг состояния АБ;
- защита от переполюсовки и перегрева;
- возможность настройки 4 уровней индикации заряда;
- долговременный режим работы.
Рекомендации по монтажу датчика индикации разряда (мониторинга) аккумулятора ДИРА-4T/12:

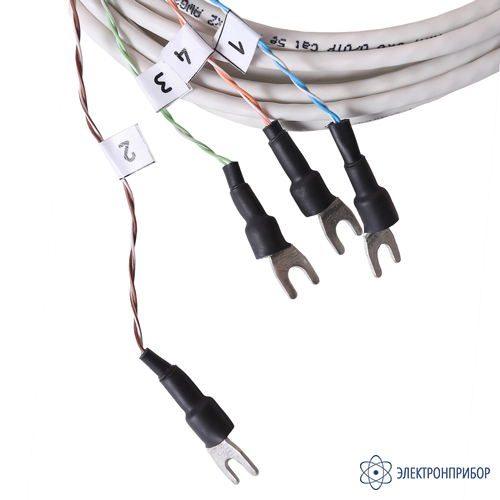

Для подключения проводов в устройствах ДИРА применены клеммы серии DG301. Изготовителем клемм рекомендуется применять провод AWG 22-14, что соответствует диаметру от 0,6 до 1,6 мм (сечение от 0,3 до 2 мм2). На практике часто используют одножильный однопарный кабель UTP-5p-2 с диаметром жилы 0,5 мм (AWG 24) или провод для кроссировки RKKN 2×0,6 дополнительно продетый в трубку ПВХ диаметром 3-4 мм.
К клемме A подключают «+» плюс аккумуляторной батареи.
К клемме B подключают «-» минус двенадцати вольтовой аккумуляторной батареи.Ключевые слова для поиска: датчики ДИРА, мониторинг аккумуляторов, индикация разряда, RS-485, Modbus, контроль напряжения и температуры, свинцово-кислотные АКБ.
-
-
Технические характеристики датчика индикации разряда (мониторинга) аккумулятора ДИРА-4T/12:
Параметр ДИРА-4T/12 ДИРА-4T/6 Схема работы устройства цифровая цифровая Номинальное рабочее напряжение, В 12 6 Диапазон измерения напряжения, В 5÷16 4÷12 Относительная погрешность, В 1 % 1 % Диапазон измерения температуры, ˚С 1÷80 1÷80 Абсолютная погрешность, ˚С 0,5 0,5 Количество измерительных каналов напряжения, штук 4 4 Кол-во одновременно подключаемых аккумуляторов, штук 1, 2, 3 или 4 (собранные в группу) 1, 2, 3 или 4 (собранные в группу) Авария по высокому напряжению (диапазон) В 6÷16 5÷12 Авария по низкому напряжению (диапазон) В 5÷15 4÷11 Количество температурных датчиков, штук 4 4 Авария по высокой температуре (диапазон), ˚С 6÷16 5÷12 Авария по низкой температуре (диапазон), ˚С 5÷15 4÷11 Количество реле, штук 2 2 Ток коммутации, мА 400 400 Программное обеспечение для настройки есть есть Интерфейс подключения RS-485 RS-485 Протокол Modbus опция опция Таймер срабатывания (диапазон), с 5÷15 5÷15 Режим индикации заряда при питании от 1 АБ есть есть Защита от переполюсовки есть есть Потребляемый ток, мА 12 12 Режим работы постоянный долговременный постоянный долговременный Климатическое исполнение по ГОСТ 15150-69 УХЛ 3.1 УХЛ 3.1 -
Комплект поставки ДИРА-4T/12
№ Наименование Количество 1 Датчик индикации разряда (мониторинга) аккумулятора ДИРА-4T/12 1 2 Руководство по эксплуатации 1 3 Индивидуальная или групповая упаковка 1 Дополнительная комплектация ДИРА-4T/12
(Поставляется за отдельную плату)

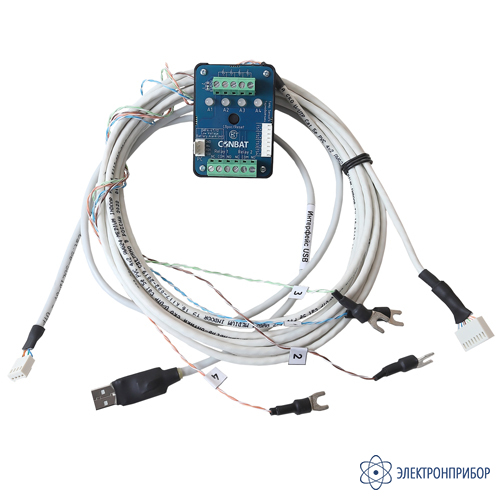

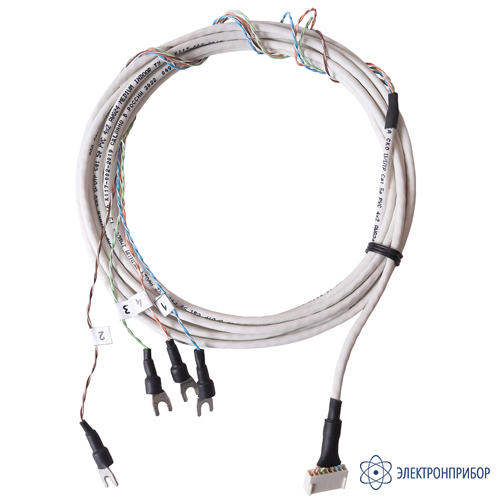

№ Наименование 1 Интерфейс USB с гальванической развязкой (BS-USB-UART-1) 2 Комплекты выносных термодатчиков длиной 2 м, 3 м, 4 м, 5 м (BS-TMP-2, BS-TMP-3, BS-TMP-4, BS-TMP-5) -
