КИАБ01, КИАБ 01
КИАБ-01 12-36-07 (шкафное исполнение) — комплекс испытания аккумуляторных батарей
Код товара: 84326-
-
Гарантия
2 года
Назначение комплекса испытания аккумуляторных батарей КИАБ-01 12-36-07 (шкафное исполнение):
Комплекс КИАБ-01 12-36-07 (шкафное исполнение) предназначен для проведения технического обслуживания, заряда, разряда и поддержания в рабочем состоянии одновременно до 18-ти свинцово-кислотных аккумуляторов, используемых в составе автомобильного транспорта, спецтехники и прочего оборудования. Процесс работы с аккумуляторами выполняется в автоматическом режиме, не требующем вмешательства обслуживающего персонала. С помощью комплекса производится автоматическое проведение процессов технического обслуживания аккумуляторов и выявление отклонений от допустимых характеристик, что, в свою очередь, обеспечивает продление их срока эксплуатации. Это достигается за счет восстановления утраченной емкости (десульфатации), выявления и отбраковки слабых элементов, а также тренировочных циклов, которые приводят аккумуляторы в оптимальное состояние. Комплекс предназначен для установки в помещениях.
Функциональные возможности комплекса испытания аккумуляторных батарей КИАБ-01 12-36-07 (шкафное исполнение):
- заряд аккумуляторов;
- разряд аккумуляторов;
- балансировка аккумуляторов в процессе заряда и разряда;
- измерение емкости аккумуляторов прямым методом (разряд из полностью заряженного состояния);
- измерение емкости аккумуляторов косвенным методом (измерения величины падения напряжения при частичном разряде);
- измерение эквивалентного последовательного сопротивления аккумуляторов;
- измерение КПД аккумуляторов сравнением емкости и энергии, необходимой для его полного заряда;
- автоматическое выполнение цикла испытаний аккумуляторов с проведением необходимых тестов и измерений;
- функция десульфатации;
Пояснение: В процессе эксплуатации на пластинах аккумулятора образуются крупные кристаллы сульфата свинца (сульфатация). Они не растворяются при обычном заряде, снижают емкость и увеличивают внутреннее сопротивление. Десульфатация — это специальный режим, при котором на аккумулятор подаются импульсы тока определенной формы и скважности. Эти импульсы бережно разрушают твердые кристаллы, возвращая их в химический цикл. В результате аккумулятор снова начинает накапливать энергию, и его срок службы продлевается. В комплексе режим десульфатации полностью программируется: оператор может задавать токи заряда и разряда, длительность импульсов и пауз, подстраиваясь под конкретный тип и состояние АКБ.
- тренировка аккумуляторов (контрольно-тренировочный цикл);
Помимо разовых тестов, комплекс может выполнять полный цикл «заряд — разряд — заряд». Это называется тренировкой. Зачем это нужно? Во-первых, только разряд полностью заряженного аккумулятора позволяет с высокой точностью измерить его реальную емкость. Во-вторых, такой цикл «раскачивает» аккумулятор, перемешивает электролит и помогает выявить скрытые дефекты. Регулярная тренировка (например, раз в сезон) поддерживает аккумулятор в тонусе и не дает сульфатации закрепиться.
- построение графиков и диаграмм процесса заряда и разряда;
- формирование отчетов о состоянии каждого аккумулятора и батареи аккумуляторов в целом.
Область применения комплекса испытания аккумуляторных батарей КИАБ-01 12-36-07 (шкафное исполнение):
Комплекс предназначен для использования персоналом аккумуляторных участков предприятий, эксплуатирующих аккумуляторы, для автоматизации диагностики и технического обслуживания аккумуляторов в целях увеличения сроков их эксплуатации.
Устройство и работа комплекса испытания аккумуляторных батарей КИАБ-01 12-36-07 (шкафное исполнение):

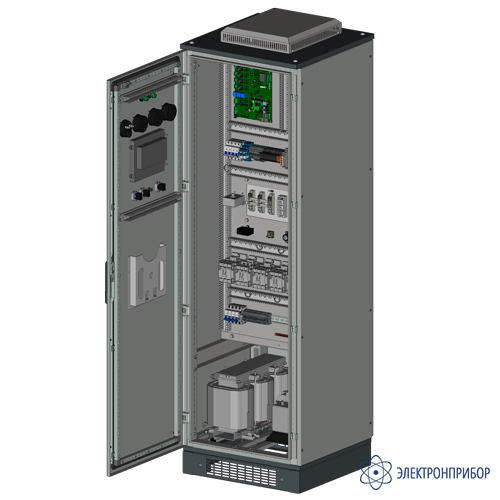

Комплекс получает питание от промышленной трехфазной сети 380 В, 50 Гц. Ввод электропитания осуществляется внутри шкафа управления через вводной автоматический выключатель и далее коммутируется вводным контактором.

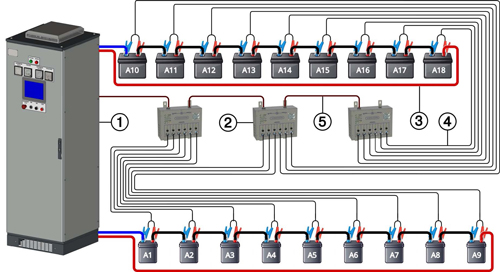

Рис.1. Общий вид комплекса с максимальным количеством подключенных аккумуляторов (не входят в комплект)

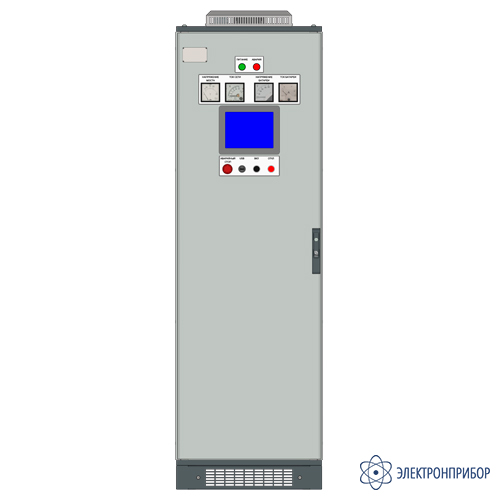

Шкаф управления (1 на Рис.1) — центральный узел управления комплексом.
- Силовая часть шкафа управления является основным зарядно-разрядным устройством, которое управляет общим током батареи аккумуляторов и обеспечивает возврат энергии в питающую сеть в режиме разряда.
- Предусматривается подключение одновременно двух батарей, которые соединяются с силовой частью шкафа управления параллельно. При этом общий ток, выдаваемый силовой частью шкафа управления, распределяется между двумя батареями пропорционально их суммарной емкости.
- Модуль управления шкафа реализует автоматическое управление всеми процессами (испытания, режимы работы, в том числе сложные алгоритмы десульфатации и тренировочные циклы) и формирует отчеты.

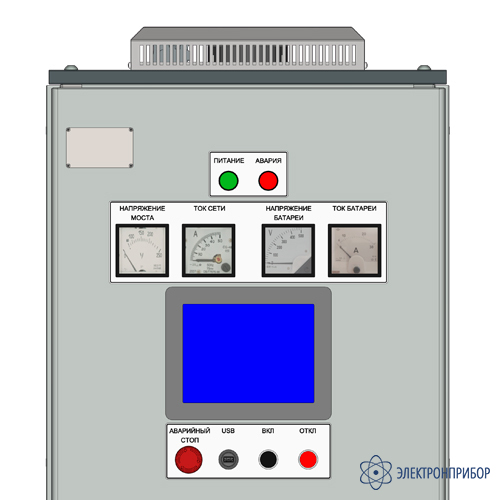

- Сенсорный дисплей шкафа обеспечивает взаимодействие с оператором (выбор режимов, мониторинг, выгрузка данных).

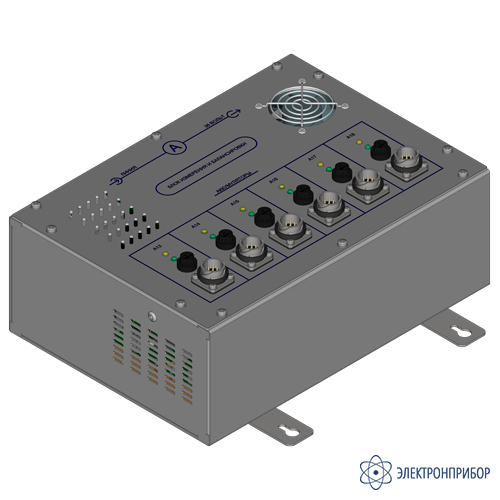

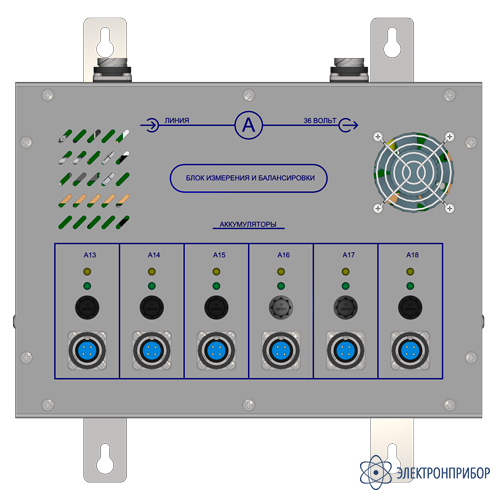

Блоки измерения и балансировки (2 на Рис.1) (далее – блоки балансировки).
- Служат для выравнивания напряжения на каждом из подключенных к ним отдельных аккумуляторов, являясь дополнительными зарядно-разрядными устройствами.
- Осуществляют непрерывный мониторинг напряжения на каждом аккумуляторе и передают эту информацию в модуль управления шкафа.
- Комплекс включает три блока балансировки, к каждому из них подключаются до шести аккумуляторов.
- Комплекс может функционировать как с подключенными, так и с отключенными блоками балансировки. При работе без блоков балансировки батарея аккумуляторов будет заряжаться или разряжаться только общим током.
Комплект кабелей.
- Посредством силовых кабелей (3 на Рис.1) батареи аккумуляторов подключаются к шкафу управления.
- Отдельные аккумуляторы подключаются к блокам балансировки балансирными кабелями (4 на Рис.1).
- Блоки балансировки подключаются к шкафу управления с помощью линейных кабелей (5 на Рис.1).
*Связь с блоками балансировки организована по однопроводному интерфейсу, что упрощает подключение. Для питания и связи каждого блока используется всего три провода: два провода питания (+36 В и общий) и один провод данных. Такая архитектура обеспечивает высокую помехозащищенность и надежность при одновременной работе до 18 аккумуляторов.
-
-
Технические характеристики комплекса испытания аккумуляторных батарей КИАБ-01 12-36-07 (шкафное исполнение):
Параметр Значение Аккумуляторы Максимальное количество подключаемых аккумуляторов, шт 18 Номинальное напряжение аккумулятора, В 12,5 Минимальное напряжение аккумулятора, В 10,5 Максимальное напряжение аккумулятора, В 14,4 Минимальная емкость аккумулятора, А·ч 40 Максимальная емкость аккумулятора, А·ч 400 Питающая сеть Номинальное трехфазное напряжение питающей сети, В 400 Частота питающей сети, Гц 50 Максимальная мощность, потребляемая из сети, кВА 9 Максимальный ток, потребляемый из сети, А 19 Выходные параметры Номинальное напряжение батареи, В от 12 до 220 Максимальный ток заряда/разряда батареи, А:
- при подключении до 10 аккумуляторов
- при подключении от 10 до 18 аккумуляторов
40
30Диапазон тока балансировки аккумулятора, А от -3 до +3 Общие характеристики Рабочие условия применения:
температура окружающего воздуха, °С
относительная влажность воздуха при +25 °С, %
атмосферное давление, кПа
высота над уровнем моря, м
от +5 до +40
90
от 70 до 106,7
до 2000Габаритные размеры (ширина х глубина х высота), мм:
- шкаф управления
- блок измерения и балансировки без креплений (1 шт.)
607 х 631,6 х 1972,5
325 х 136,7 х 234Масса, кг:
- шкаф управления
- блок измерения и балансировки (1 шт.)
265
5,5Средняя наработка на отказ, ч 10000 Средний срок службы, лет 15 Комплекс в соответствии с ГОСТ Р МЭК60536 относится к 1 классу электротехнического оборудования по способу защиты от поражения электрическим током.
Комплекс по значениям влияющих величин, характеризующих климатические и механические воздействия, в рабочих условиях применения и предельных условиях транспортирования средств измерений относится к группе 3 в соответствии с ГОСТ 2261-94. -

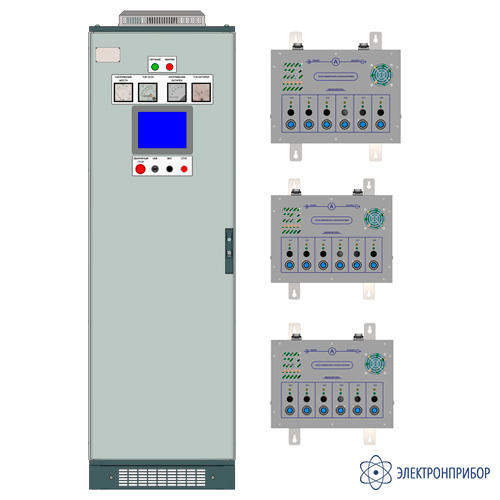

Комплект поставки КИАБ-01 12-36-07 (шкафное исполнение)
№ Наименование Количество 1 Шкаф управления 1 2 Блок измерения и балансировки 3 3 Комплект кабелей 1 4 Руководство по эксплуатации 1 5 Паспорт 1 6 Декларация о соответствии 1 -
