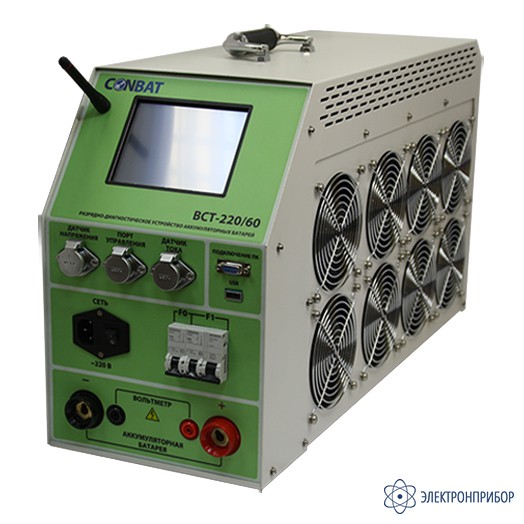

BCT-220/60 kit — разрядно-диагностическое устройство аккумуляторных батарей

Код товара: 41790
  • 89453-23
    2 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      89453-23 до 05.07.2028

    Сертификаты

    Описание разрядно-диагностического устройства аккумуляторных батарей BCT-220/60 kit:

    Серия интеллектуальных РДУ CONBAT BCT предназначена для проведения испытаний всех типов аккумуляторных батарей на емкость и расчета времени автономной работы систем гарантированного электроснабжения с контролем состояния каждого отдельного элемента АКБ в процессе разряда. Линейка оборудования позволяется выбрать оборудования для любого из существующих типов систем гарантированного электропитания. Успешно применяется для оценки остаточной емкости АКБ как в телекоммуникациях с опорным напряжением 24, 48 и 60 В, так и в энергетике, где аккумуляторы собираются в группы по 220, 240 В. В промышленности, где нередко используется 110 В, а так же для ИБП — разряд групп АКБ до 600 В.

    Устройство BCT-220/60 kit применяется с свинцово-кислотными аккумуляторными батареями всех типов (VRLA, GEL, AGM) и никель-кадмиевыми аккумуляторами (NiCd).

    Преимущества разрядно-диагностического устройства аккумуляторных батарей BCT-220/60 kit:

    • Одно устройство используется для тестирования и поэлементного контроля моноблоков АКБ;

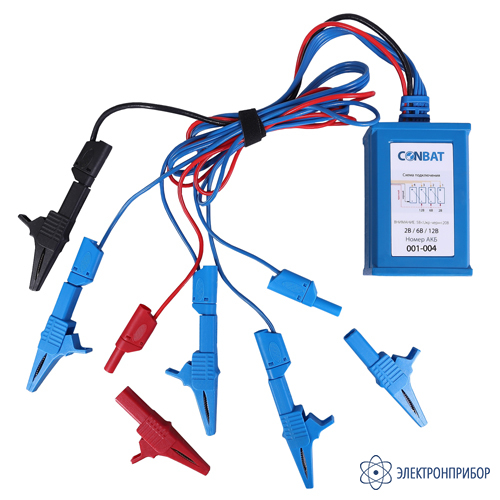

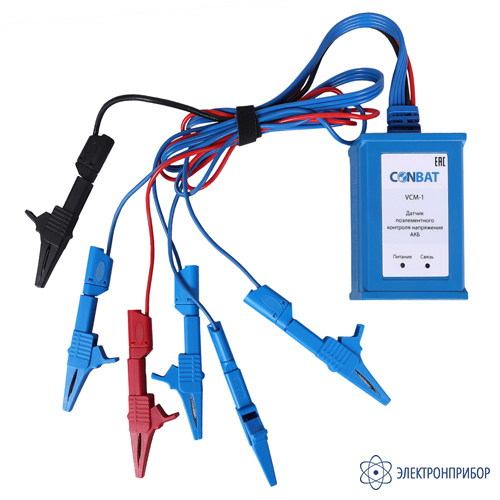

    • Беспроводная технология передачи данных напряжений отдельных моноблоков АКБ 2,6,12 В (1.2 В для NiCd);
    • Режим мониторинга процесса заряда аккумуляторных батарей;
    • Русскоязычный интерфейс прибора и программного обеспечения;
    • Внесено в госреестр средств измерений РФ.

    Функциональные особенности разрядно-диагностического устройства аккумуляторных батарей BCT-220/60 kit:

    • Режим разряда постоянным током или постоянной мощностью – оценка остаточной емкости АКБ или времени автономной работы системы;
    • Набор интерфейсов обмена данными RS-232, USB, релейный выход – возможность удаленного мониторинга работы устройства, а так же совместная работа нескольких устройств для увеличения токов разряда;

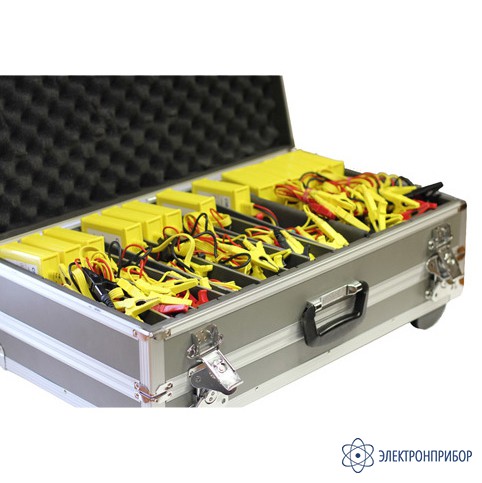

    • Функция беспроводного поэлементного контроля напряжений отдельных моноблоков АКБ реализована непосредственно в нагрузочном блоке – возможность тестирования до 4 групп АКБ одновременно;
    • Большой сенсорный дисплей – простота настройки теста и ввода данных;
    • Русскоязычный развитый интерфейс и функционал прибора – гибкие настройки условий прерывания процесса тестирования (по конечному напряжению, по времени, по емкости);
    • Русскоязычное программное обеспечение для контроля АКБ во время разряда/заряда и печати отчетов и хранения данных.

    Варианты исполнения разрядно-диагностического устройства аккумуляторных батарей BCT-220/60 kit:

    Описание программного обеспечения Battery Wizard Online:

    Программа Battery Wizard Online – это облачное программное обеспечение, предназначенное для загрузки, хранения, обработки и печати данных измерений (протоколов испытаний и отчетов) тестировании аккумуляторных батарей с помощью тестеров CONBAT.

    Единый интерфейс для построения и печати отчетов испытаний АБ, автоматическая проверка на соответствие параметров АБ по ГОСТ, хранение, обработка и каталогизация и анализ данных в том числе при помощи встроенного искусственного интеллекта. Система полностью написана сотрудниками компании Battery Service Group и построена на компонентах со свободным и открытым исходным кодом, что позволяет не зависеть от санкционных решений третьих лиц.

    Программа располагается на серверах в Российской федерации. Состоит из загрузчика данных, парсера данных, интерфейса пользователя, базы данных, модуля построения отчетов, анализатора данных, модуля экспорта данных.

    Пользователь получает файл с данными о результатах и параметрах тестов разряда, заряда или сопротивления аккумуляторов приборами CONBAT на персональный ПК с помощью USB-флешки. Пользователь загружает данные в Battery Wizard Online используя свою учетную запись. Далее по команде Пользователя производится парсинг данных (расшифровка и загрузка данных) в таблицы базы данных, реализованной на базе MySQL. После того, как данные из файла попадут в базу данных, Пользователь сможет построить отчеты с помощью интерфейса пользователя.

  • Технические характеристики разрядно-диагностического устройства аккумуляторных батарей BCT-220/60 kit:

    Параметр Значение
    Режим тестирования Разряд постоянным током
    Разряд постоянной мощностью
    Количество одновременно тестируемых групп До 4-х групп, 192 аккумулятора в группе максимум
    Диапазон тестируемых емкостей До 1500 А*ч, током С10 (десятичасового разряда)
    До 3000 А*ч, током С20 (двадцатичасового разряда), током С10 с использованием блоков ополнительных нагрузок
    Диапазон выходного тока заряда 0-150 А постоянного тока
    Регулировка выходного тока плавная, с шагом 1 А
    Диапазон выходного напряжения заряда 90-260 В
    Регулировка выходного напряжения плавная, с шагом 1 В
    Диапазон рабочих напряжений 176-286 В переменного тока
    Потребление 5 Вт в режиме холостого хода

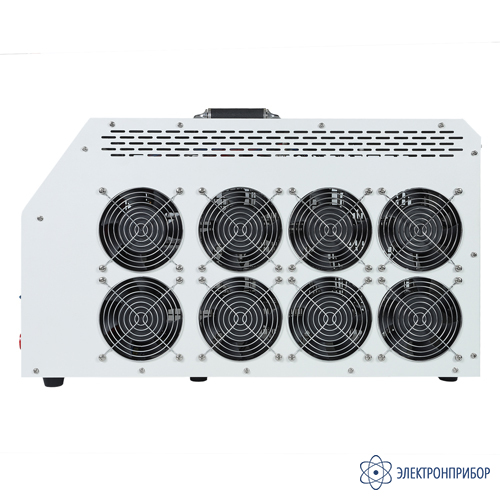

    11 Вт на 1 вентилятор в режиме охлаждения (10 минут после остановки разряда)
    Измерение Напряжение группы аккумуляторных батарей
    Напряжение элемента аккумуляторной батареи 2,6,12 В (для SLA, VRLA батарей), В
    Напряжение элемента аккумуляторной батареи 1,2 В (для NiCd батарей), В
    Ток разряда/заряда
    Время разряда/заряда
    Расчет Емкость аккумуляторной батареи, А*ч
    Мощность разряда/заряда, Вт
    Погрешности измерений Погрешность установленных значений тока разряда, % - 0,5
    Погрешность измеренных значений напряжения групп АКБ, % - 0,5
    Погрешность измеренных значений напряжения элементов, % - 0,05
    Погрешность измеренных значений тока, % - 0,5
    Защита От перенапряжения (по входу 220В - предохранитель)
    От обратной полярности
    От короткого замыкания
    От перегрева (до 85С)
    Степень защиты оболочки по ГОСТ 14254-96 - IP20
    Условия работы Температура окружающего воздуха: рабочая - +40…0 °С,  предельная - +50…-5 °С
    Относительная влажность окружающего воздуха: 75 % при 15 °С, 98 % при 25 °С
    Атмосферное давление: 84…107 кПа, (630…800 мм рт.ст.)
    Условия хранения В соответствии с требованиями ГОСТ 21552-84: в упаковке, в складских помещениях при температуре воздуха от 5 до 35°С
    Условия транспортирования В соответствии с ГОСТ 21552-84:
    Температура окружающего воздуха - 40…+50°С
    Относительная влажность воздуха - до 95% при 30°С
    Атмосферное давление - 84…107кПа, (630…800 мм рт.ст.)
    Передача данных Соединение с ПК: RS232, USB
    Управление Органом управления является сенсорный экран
    Режимы работы Питание от тестируемой группы АКБ 48 В
    Питание от сети переменного тока 22 0В
    Наработка на отказ Не менее 100 000 часов при номинальном значении напряжения электропитания

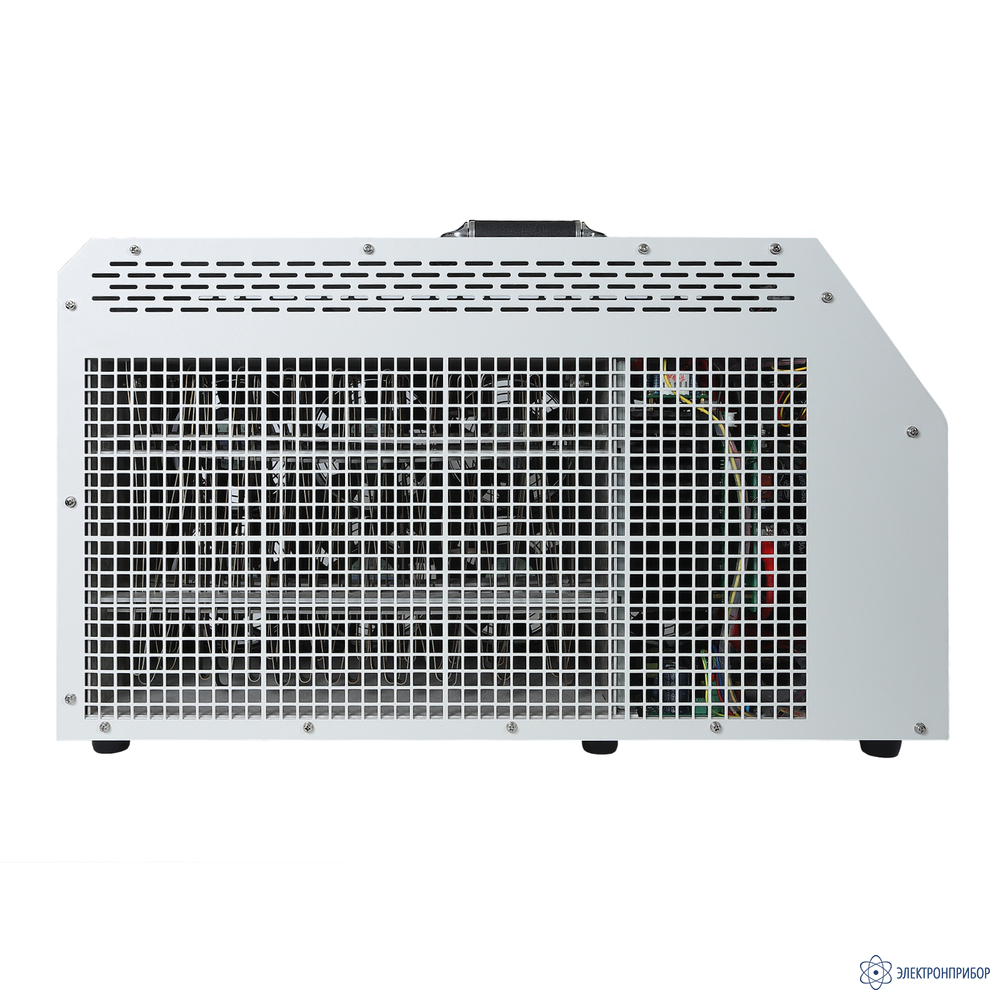

    Габаритные размеры, ДхШхВ Размеры прибора 644х224х395 мм

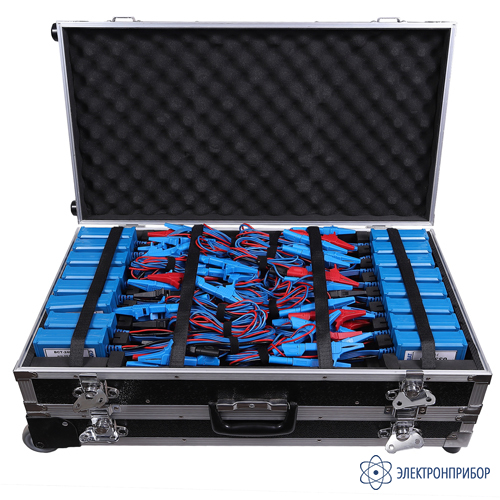

    Размеры прибора с упаковкой и датчиками в отдельном кейсе 670х750х370 мм + 700х400х280 мм
    Масса Вес прибора 18 кг
    Вес прибора в упаковке и датчиками 47 кг +18 кг

  • Комплект поставки BCT-220/60 kit

    № Наименование Количество
    1 Разрядно-диагностическое устройство аккумуляторных батарей BCT-220/60 в выбранной модификации 1
