Срок действия
свидетельства об утверждении типа СИ истёк или данные
устарели.
Утверждение типа и возможность метрологической поверки СИ
распространяется на СИ, выпущенные в пределах срока действия
свидетельства.

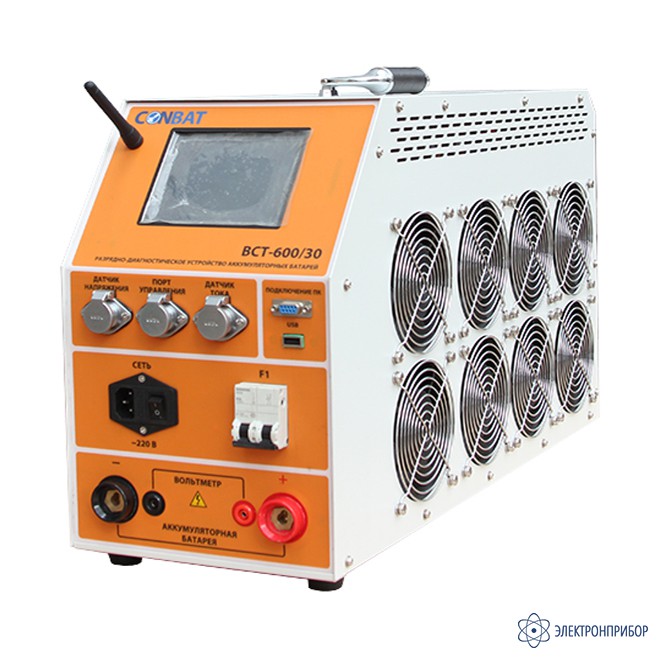

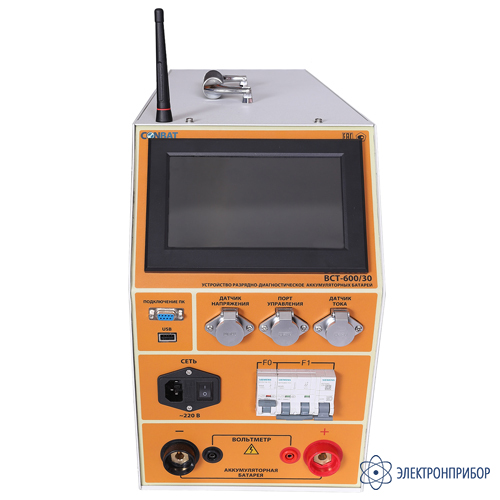

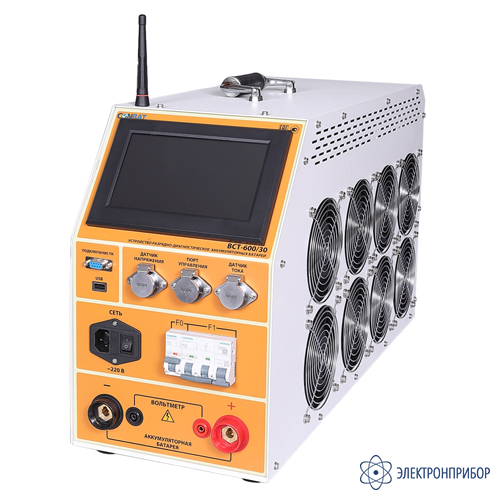

Описание разрядно-диагностического устройства аккумуляторных батарей BCT-600/30 kit:
Серия интеллектуальных РДУ CONBAT BCT предназначена для проведения испытаний всех типов аккумуляторных батарей на емкость и расчета времени автономной работы систем гарантированного электроснабжения с контролем состояния каждого отдельного элемента АКБ в процессе разряда. Линейка оборудования позволяется выбрать оборудования для любого из существующих типов систем гарантированного электропитания. Успешно применяется для оценки остаточной емкости АКБ как в телекоммуникациях с опорным напряжением 24, 48 и 60 В, так и в энергетике, где аккумуляторы собираются в группы по 220, 240 В. В промышленности, где нередко используется 110 В, а так же для ИБП — разряд групп АКБ до 600 В.
Устройство BCT-600/30 kit применяется с свинцово-кислотными аккумуляторными батареями всех типов (VRLA, GEL, AGM) и никель-кадмиевыми аккумуляторами (NiCd).

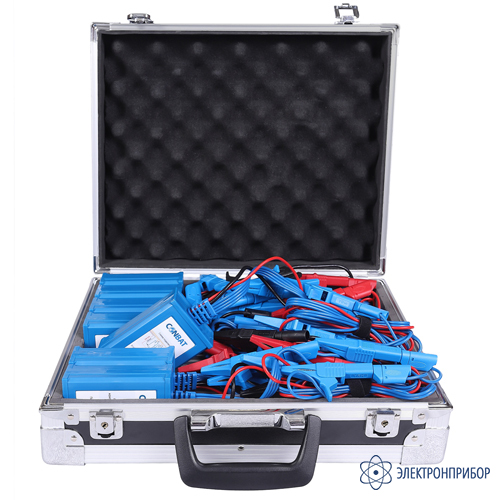

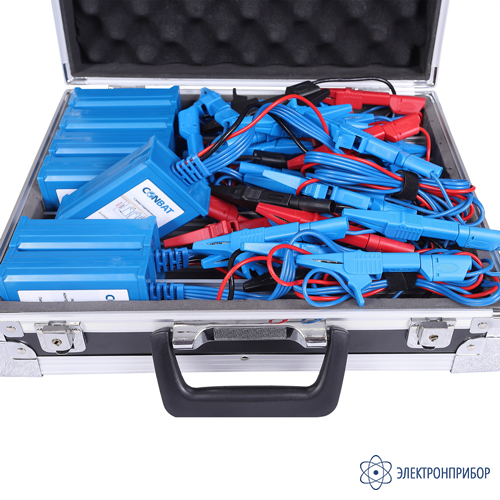

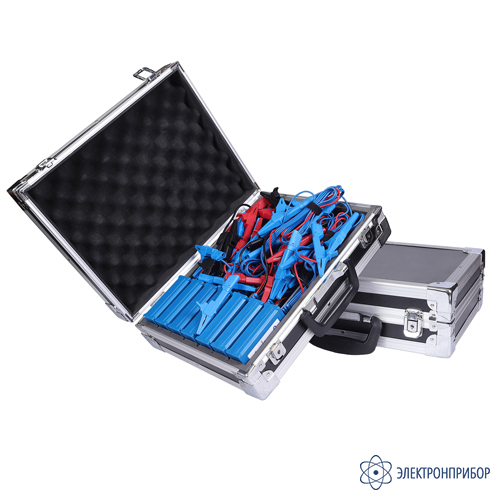

Рабочий диапазон BCT-600/30 kit 300-600 В/30 A, в комплекте поставляется 10 датчиков.
Преимущества разрядно-диагностического устройства аккумуляторных батарей BCT-600/30 kit:
Одно устройство используется для тестирования и поэлементного контроля моноблоков АКБ;

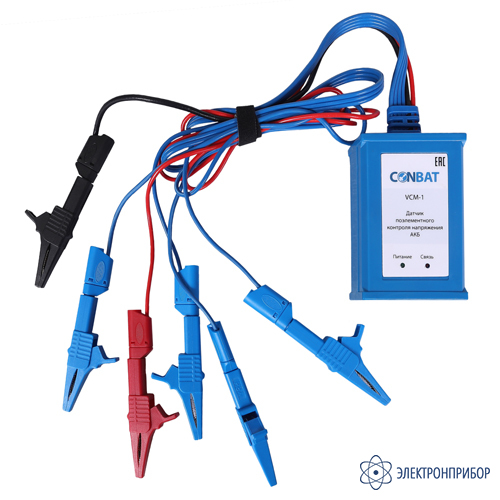

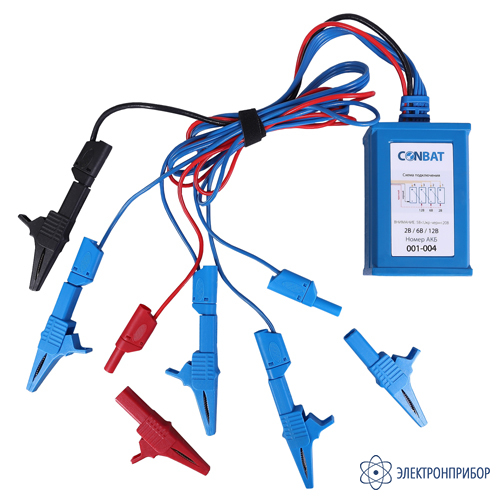

Беспроводная технология передачи данных напряжений отдельных моноблоков АКБ 2,6,12 В (1.2 В для NiCd);
Режим мониторинга процесса заряда аккумуляторных батарей;
Русскоязычный интерфейс прибора и программного обеспечения;
Внесено в госреестр средств измерений РФ.
Функциональные особенности разрядно-диагностического устройства аккумуляторных батарей BCT-600/30 kit:
Режим разряда постоянным током или постоянной мощностью – оценка остаточной емкости АКБ или времени автономной работы системы;
Набор интерфейсов обмена данными RS-232, USB, релейный выход – возможность удаленного мониторинга работы устройства, а так же совместная работа нескольких устройств для увеличения токов разряда;
Функция беспроводного поэлементного контроля напряжений отдельных моноблоков АКБ реализована непосредственно в нагрузочном блоке – возможность тестирования до 4 групп АКБ одновременно;
Большой сенсорный дисплей – простота настройки теста и ввода данных;
Русскоязычный развитый интерфейс и функционал прибора – гибкие настройки условий прерывания процесса тестирования (по конечному напряжению, по времени, по емкости);
Русскоязычное программное обеспечение для контроля АКБ во время разряда/заряда и печати отчетов и хранения данных.
Варианты исполнения разрядно-диагностического устройства аккумуляторных батарей BCT-600/30 kit:
BCT-600/30 kit + доступ к стандартному функционалу Battery Wizard Online на 12 мес - устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT 300-600В/30A, 10+1 датчиков, токовые клещи 100 A, услуга по предоставлению доступа к стандартному функционалу Battery Wizard Online на 12 месяцев на 1 прибор BCT, BSL для 1 пользователя;
BCT-600/30 kit + доступ к стандартному функционалу Battery Wizard Online на 60 мес - устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT 300-600В/30A, 10+1 датчиков, токовые клещи 100 A, услуга по предоставлению доступа к стандартному функционалу Battery Wizard Online на 60 месяцев на 1 прибор BCT, BSL для 1 пользователя.
Описание программного обеспечения Battery Wizard Online:
Программа Battery Wizard Online – это облачное программное обеспечение, предназначенное для загрузки, хранения, обработки и печати данных измерений (протоколов испытаний и отчетов) тестировании аккумуляторных батарей с помощью тестеров CONBAT.
Единый интерфейс для построения и печати отчетов испытаний АБ, автоматическая проверка на соответствие параметров АБ по ГОСТ, хранение, обработка и каталогизация и анализ данных в том числе при помощи встроенного искусственного интеллекта. Система полностью написана сотрудниками компании Battery Service Group и построена на компонентах со свободным и открытым исходным кодом, что позволяет не зависеть от санкционных решений третьих лиц.
Программа располагается на серверах в Российской федерации. Состоит из загрузчика данных, парсера данных, интерфейса пользователя, базы данных, модуля построения отчетов, анализатора данных, модуля экспорта данных.
Пользователь получает файл с данными о результатах и параметрах тестов разряда, заряда или сопротивления аккумуляторов приборами CONBAT на персональный ПК с помощью USB-флешки. Пользователь загружает данные в Battery Wizard Online используя свою учетную запись. Далее по команде Пользователя производится парсинг данных (расшифровка и загрузка данных) в таблицы базы данных, реализованной на базе MySQL. После того, как данные из файла попадут в базу данных, Пользователь сможет построить отчеты с помощью интерфейса пользователя.
Технические характеристики разрядно-диагностического устройства аккумуляторных батарей BCT-600/30 kit:
Параметр
Значение
Режим тестирования
Разряд постоянным током
Разряд постоянной мощностью
Количество одновременно тестируемых групп
До 4-х групп, 192 аккумулятора в группе максимум
Диапазон тестируемых емкостей
До 3000 А*ч, током С10 (десятичасового разряда)
До 6000 А*ч, током С20 (двадцатичасового разряда), током С10 с использованием блоков ополнительных нагрузок
Диапазон выходного тока заряда
0-300 А постоянного тока
Регулировка выходного тока плавная, с шагом 1 А
Диапазон выходного напряжения заряда
8-600 В
Регулировка выходного напряжения плавная, с шагом 1 В
Диапазон рабочих напряжений
176-286 В переменного тока
Потребление
5 Вт в режиме холостого хода

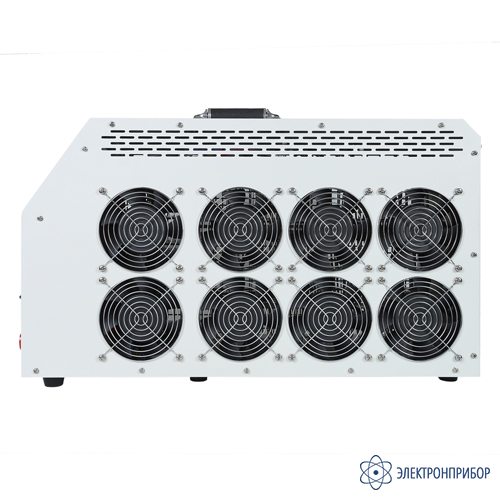

11 Вт на 1 вентилятор в режиме охлаждения (10 минут после остановки разряда)
Измерение
Напряжение группы аккумуляторных батарей
Напряжение элемента аккумуляторной батареи 2,6,12 В (для SLA, VRLA батарей), В
Напряжение элемента аккумуляторной батареи 1,2 В (для NiCd батарей), В
Ток разряда/заряда
Время разряда/заряда
Расчет
Емкость аккумуляторной батареи, А*ч
Мощность разряда/заряда, Вт
От перенапряжения (по входу 220В - предохранитель)
От обратной полярности
От короткого замыкания
От перегрева (до 85С)
Степень защиты оболочки по ГОСТ 14254-96 - IP20
Условия работы
Температура окружающего воздуха: рабочая - +40…0 °С, предельная - +50…-5 °С
Относительная влажность окружающего воздуха: 75 % при 15 °С, 98 % при 25 °С
Атмосферное давление: 84…107 кПа, (630…800 мм рт.ст.)
Условия хранения
В соответствии с требованиями ГОСТ 21552-84: в упаковке, в складских помещениях при температуре воздуха от 5 до 35°С
Условия транспортирования
В соответствии с ГОСТ 21552-84:
Температура окружающего воздуха - 40…+50°С
Относительная влажность воздуха - до 95% при 30°С
Атмосферное давление - 84…107кПа, (630…800 мм рт.ст.)
Передача данных
Соединение с ПК: RS232, USB
Управление
Органом управления является сенсорный экран
Режимы работы
Питание от тестируемой группы АКБ 48 В
Питание от сети переменного тока 220 В
Наработка на отказ
Не менее 100 000 часов при номинальном значении напряжения электропитания
Габаритные размеры, ДхШхВ
Размеры прибора 628х223х372 мм
Размеры прибора с упаковкой 670х750х370 мм
Масса
Вес прибора 18 кг
Вес прибора в упаковке 50 кг
Комплект поставки BCT-600/30 kit
№
Наименование
Количество
1
Разрядно-диагностическое устройство аккумуляторных батарей BCT-600/30 kit в выбранном исполнении
