КИАБ01, КИАБ 01

Тестирование и восстановление аккумуляторных батарей

КИАБ-01 — комплекс испытания аккумуляторных батарей

Код товара: 83318

    Назначение комплекса испытания аккумуляторных батарей КИАБ-01:

    Комплекс предназначен для проведения испытаний, измерения параметров и технического обслуживания сборных аккумуляторных батарей используемых в составе источников бесперебойного питания, систем оперативного тока и других систем электропитания.

    КИАБ-01 обеспечивает измерения параметров как аккумуляторной батареи в целом, так и отдельных элементов в составе аккумуляторной батареи. Измерения производятся без разбора аккумуляторной батареи на отдельные элементы.

    Основные функциональные возможности комплекса испытания аккумуляторных батарей КИАБ-01:

    • заряд аккумуляторных батарей;
    • поддержание аккумуляторных батарей в заряженном состоянии;
    • разряд аккумуляторных батарей (АБ);
    • балансировка элементов АБ в процессе заряда, разряда и поддержания в заряженном состоянии;
    • измерение истинной ёмкости элементов АБ прямым методом (разряд из полностью заряженного состояния);
    • измерение ёмкости элементов АБ косвенным методом (измерения величины падения напряжения при частичном разряде);
    • измерение эквивалентного последовательного сопротивления элементов АБ;
    • измерение сопротивления изоляции сборки АБ относительно земли;
    • измерение КПД элементов АБ сравнением ёмкости элемента и энергии необходимой для полного его заряда;
    • автоматическое выполнение цикла испытаний АБ с проведением необходимых тестов и измерений;
    • построение графиков и диаграмм процесса заряда и разряда;
    • формирование отчетов о состоянии каждого из элементов АБ и АБ в целом.

    Описание комплекса испытания аккумуляторных батарей КИАБ-01:

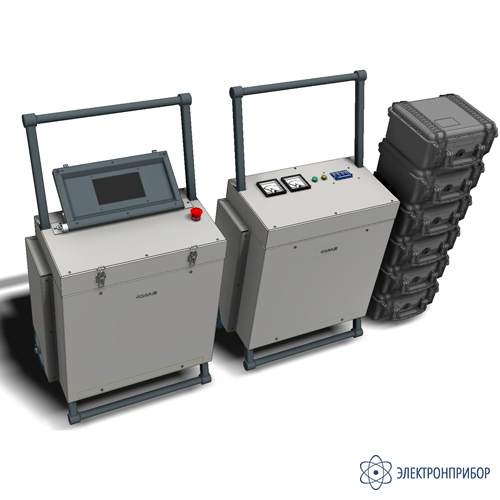

    Комплекс состоит из следующих основных частей:

    • блок управления;
    • блок согласующего трансформатора;
    • комплект блоков измерения и балансировки, каждый из которых обеспечивает работу с шестью двенадцати вольтовыми аккумуляторами (количество блоков измерения и балансировки зависит от комплектации);
    • комплект кабелей для подключения.

  • Технические характеристики комплекса испытания аккумуляторных батарей КИАБ-01:

    Параметр КИАБ-01
    12-18-07    		 КИАБ-01
    12-36-07
    Номинальное напряжение элемента в АБ, В 12 В
    Максимальное количество элементов в АБ, штук 18 36
    Минимальное напряжение АБ , В 8
    Максимальное напряжение АБ, В 256 512
    Минимальная ёмкость АБ, Ач 7
    Максимальная ёмкость АБ, Ач 250
    Ток заряда/разряда АБ, не менее, А Uном=48 В 20 20
    Uном=220 В 20 20
    Uном=468 В - 12
    Диапазон тока балансировки элементов, не менее, А ±2
    Продолжительность проведения полного теста с разрядом и зарядом АБ ёмкостью 100Ач, не считая времени на подготовку, не более, час Uном=48 В, 100 Ач 14 14
    Uном=220 В,60 Ач 8 8
    Uном=468 В, 60 Ач - 20
    Частота питающей сети, Гц 50
    Номинальное напряжение питающей сети, В 3 х 380
    Мощность потребляемая от сети, кВА не более 7
    Блок управления габариты, мм 623 х 399 х 1027±2
    Блок управления вес, кг 65
    Блок согласующего трансформатора габариты, мм 623 х 399 х 1027±2
    Блок согласующего трансформатора вес, кг 70
    Блок измерения и балансировки габариты, мм 334 х 330 х 170
    Блок измерения и балансировки вес, кг 8

  • Комплект поставки КИАБ-01

    № Наименование Количество
    1 Комплекс испытания аккумуляторных батарей КИАБ-01 1
