AEAC 12V, AEAC12V, AEAC-12-V

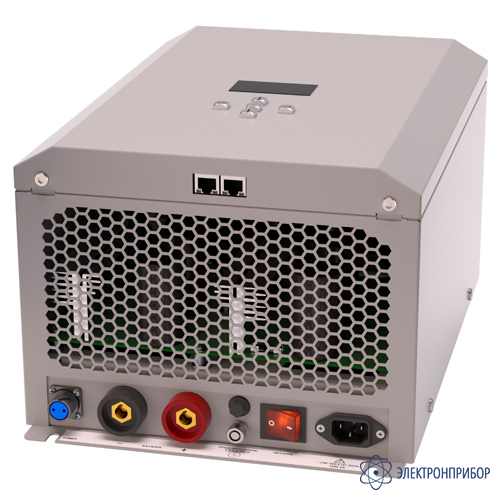

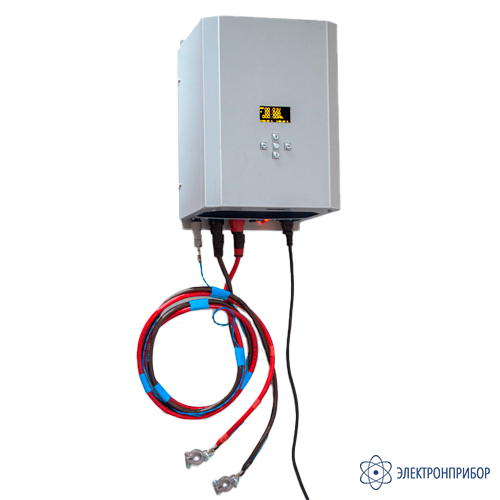

AEAC-12V — активатор аккумуляторных батарей
Код товара: 84957-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
97017-25 до 02.12.2030
-
Реестр промышленной продукции РФ
10493024
Назначение активатора аккумуляторных батарей AEAC-12V:
Активатор АЕАС-12V предназначен для воспроизведения силы постоянного тока для заряда аккумуляторов и батарей, формирования нагрузочного сопротивления электрическому току при разряде аккумуляторов и батарей, измерения силы зарядного и разрядного тока, измерения напряжения аккумуляторов и батарей.
Активатор АЕАС-12V применяется для проведения диагностики и комплексного обслуживания аккумуляторов и батарей (АБ) любых типов и технологий с номинальным напряжением от 2 до 48 В, а именно для проведения разряда, заряда, циклической тренировки, измерения напряжения АБ, определения электрического заряда (емкости), энергии (энергоемкости) и контроля внутреннего сопротивления АБ.
Управление активатором осуществляется с помощью навигационных кнопок или удаленно по интерфейсу Ethernet с помощью внешнего программного обеспечения (ПО).
Внешнее ПО позволяет задавать алгоритм и параметры тестирования вручную или применять шаблоны, просматривать, сохранять и загружать результаты тестирования, в том числе графики заряда и разряда. Для сохранения и загрузки шаблонов тестирования АБ применяется встроенная micro-SD карта.
Активатор АЕАС-12V является стационарным устройством с питанием от сети переменного тока с номинальным напряжением 220 В (230 В) частотой 50 Гц или 60 Гц.
Варианты исполнения активатора аккумуляторных батарей AEAC-12V:
Изготовляют следующие модификации активатора:
- АЕАС-12V-20 для обслуживания АБ с номинальным напряжением 2 В, 6 В, 12 В;
- АЕАС-12V-35 для обслуживания АБ с номинальным напряжением 6 В, 12 В, 24 В;
- АЕАС-12V-65 для обслуживания АБ с номинальным напряжением 12 В, 24 В, 48 В.
Достоинства активатора аккумуляторных батарей AEAC-12V:
- Наличие встроенной нагрузки позволяет десульфатировать АКБ гораздо эффективнее благодаря заряду ассиметричным ступенчатым током. Кроме того, можно оценить реальную емкость АКБ.
- Восстановление всех типов АКБ: Sb, Ca, Silver, Ca+, Li, Ni, AGM, GEL. С любой техники: погрузчики, автомобили, снегоходы, ручной инструмент, полотеры и т.д.
- Разрядный тест с целью установления реальной емкости по методике, указанной производителем или в ГОСТ.
- Четырехпроводная схема измерения для измерения реальных значений напряжения и внутреннего сопротивления.
- Автоматическое формирование программы обслуживания: просто выберите тип АКБ, укажите номинальное напряжение, емкость и состояние батареи.
- Для каждого типа аккумуляторных батарей есть предустановленные шаблоны.
- Полный контроль над программой обслуживания: при необходимости можно добавить любое количество ступеней заряда/разряда. Переключение между ступенями выполняется автоматически при достижении заданной емкости или после задаваемого пользователем промежутка времени.
- Возможно использование в качестве системы контролируемого разряда для проведения регламентных работ по определению емкости и времени автономной работы с последующим зарядом АКБ.

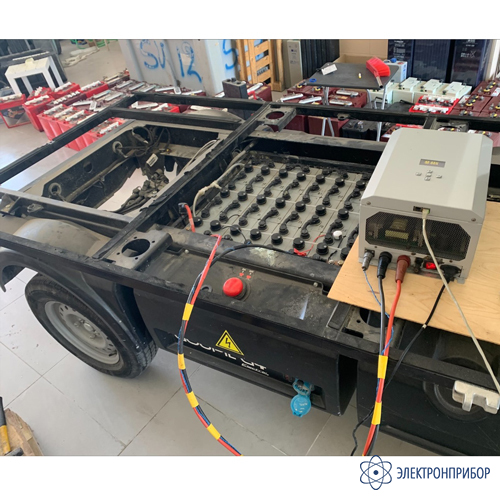

- Возможность обслуживания отдельных элементов многоэлементной АКБ (например, гибридного автомобиля).

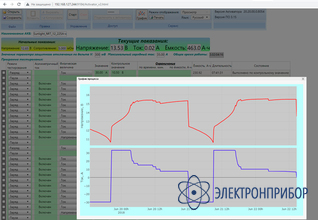

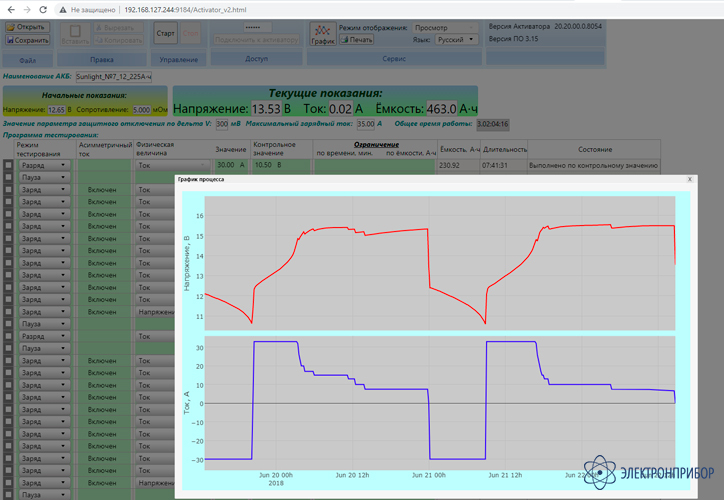

- Построение графиков процесса обслуживания поможет выявить неисправности АКБ, например: дефектные элементы, пробой сепараторов, износ элементов.
- Масштабируемость: можно включить несколько источников параллельно для увеличения выходного тока.
- Возможность восстановления переполюсованной АКБ.
- Позволяет разряжать АКБ до 0 В, если это необходимо.
Описание активатора аккумуляторных батарей AEAC-12V:
Активатор подключается к ПК по интерфейсу Ethernet. ПО верхнего уровня доступно прямо из браузера. Контролировать программу обслуживания можно из любой точки мира.
ПО AlektoBatteryWEB (является встроенным ПО) реализовано как веб-приложение по принципу клиент-серверной архитектуры и не требует установки пользователем.

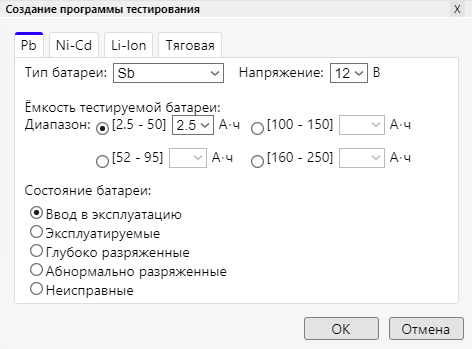

Окно выбора типа АКБ (в ПО AlektoBatteryWEB) выглядит так:
Благодаря демонстрационной версии активатора (доступно в подразеделе "Документация и ПО") не имея под рукой активатора можно:
- составить программу тестирования для любого типа АКБ;
- просмотреть пройденные программы (в том числе предоставленные ГП Алекто в качестве примера);
- вывести на печать результаты тестирования.
Почему в активаторе аккумуляторных батарей AEAC-12V не применяются термодатчики?

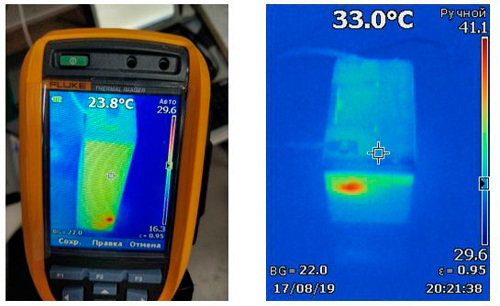

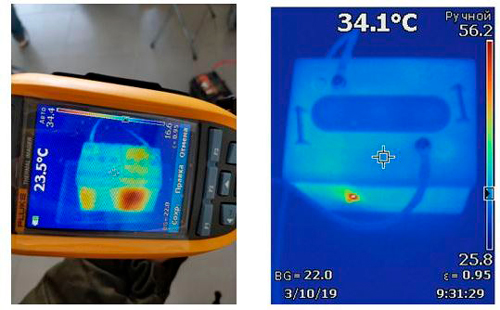

Температура электролита и пластин позволяют судить о процессах, происходящих в АКБ в момент обслуживания. Однако, большинство температурных датчиков, как правило, прикрепляются к корпусу АКБ, и, следовательно, измеряют температуру корпуса. Два тепловых сопротивления (переходов электролит-стенка корпуса и стенка корпуса-датчик) не учтены - а значит, подобное измерение всегда будет методически некорректным. Наконец, АКБ, состоящие из нескольких элементов (например, 12-вольтовые автомобильные АКБ) могут иметь дефект в любом из элементов - а значит, в случае подобных АКБ необходимо уже как минимум 6 температурных сенсоров, значения с которых заведомо неверны.
Вместо термодатчиков используется анализ кривой напряжения.

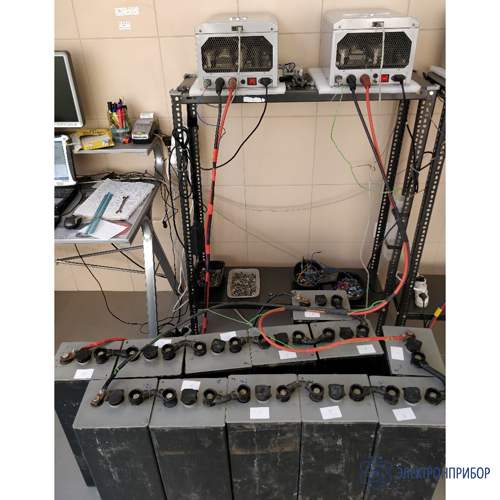

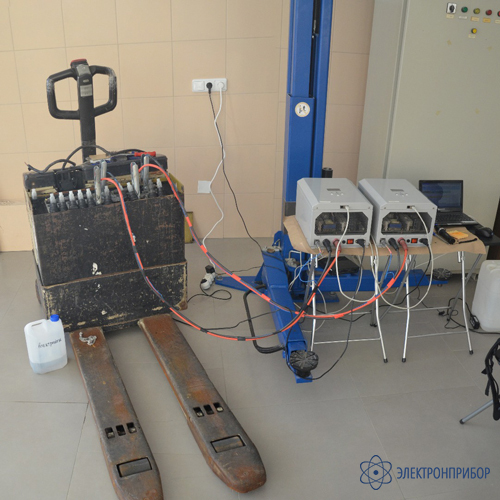

Почему у активатора AEAC-12V-20 выбран диапазон зарядного напряжения 1,0 – 20,0 Вольт? У нас погрузчик, номинальное напряжение АКБ 24/36/48/72/96 В
Штатные зарядные устройства заряжают АКБ целиком и не контролируют состояние каждого элемента. При этом нужно учитывать тот факт, что идеальных АКБ не существует: во-первых, производителю экономически не выгодно группировать АКБ из схожих по характеристикам элементов, во-вторых, мало кто следует инструкции по эксплуатации на АКБ.
Поэтому в каждой второй многоэлементной АКБ элементы разбалансированы. А задача штатного зарядного устройства быстро зарядить АКБ целиком, оно просто не рассчитано на работу с отдельными элементами. В результате элементы с худшими характеристиками, высоким сопротивлением и низкой емкостью заряжаются быстрее, чем элементы с нормальным сопротивлением и емкостью. Из-за чего, первые – перезаряжаются, а вторые – недозаряжаются. В следствие чего запускается необратимый процесс деградации всей АКБ.
Единственным правильным решением в такой ситуации будет работа с каждым элементом по отдельности, либо работа с группами элементов схожими по характеристикам. Поэтому у активатора выбран такой диапазон зарядного напряжения, который также позволяет обеспечить точность установки, недоступную штатным зарядным устройствам.
Подключение активатора аккумуляторных батарей AEAC-12V к ПК:
Если вы следовали «Краткое руководство по использованию активатора AEAC-12V и Вам не удалось подключиться к верхнему уровню активатора, то:

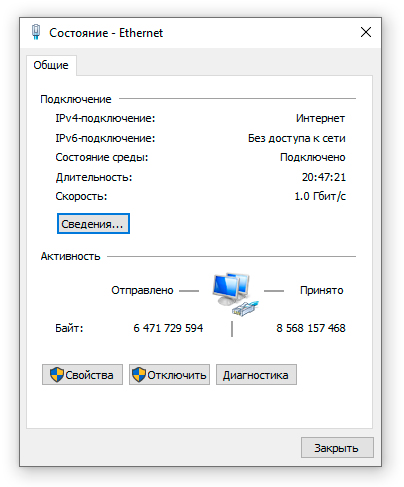

1. Необходимо зайти в «Центр управления сетями и общим доступом». Он находится по адресу: Панель управления\Все элементы панели управления\Центр управления сетями и общим доступом.
2. В «Просмотр активных сетей» выберите «Подключения».
3. Нажмите «Свойства».

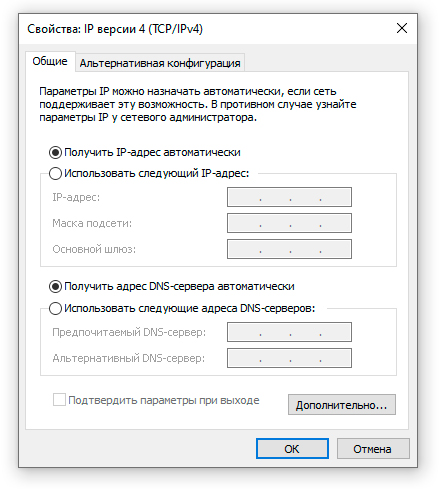

4. Выберите «IP версии 4 (TCP/IPv4)» и кликните по нему два раза.

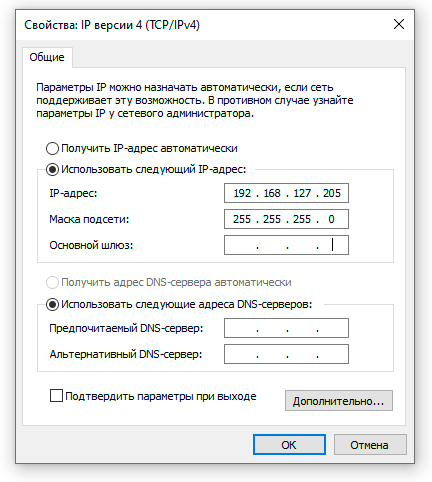

5. Выберите «Использовать следующий IP-адрес».
6. Введите IP-адрес отличный от IP-адреса активатора. Например: IP-адрес активатора 192.168.127.204, а вы вводите 192.168.127.205.
7. Нажмите на «Маска подсети»; она заполнится автоматически.
8. Нажмите «ОК».
9. Выберите любой браузер, введите IP-адрес и порт активатора в строку браузера и нажмите «Enter».
-
-
Технические характеристики активатора аккумуляторных батарей AEAC-12V:
Параметр Значение АЕАС-12V-20 АЕАС-12V-35 АЕАС-12V-65 Параметры активатора в режиме заряда Диапазон установки зарядного напряжения, В* от 1,0 до 20,0 от 1,7 до 35,0 от 3,0 до 65,0 Шаг установки зарядного напряжения, В 0,1 0,1 0,1 Диапазон установки и измерения зарядного тока, А* от 1,0 до 35,0 от 1,0 до 45,0 от 0,5 до 15,0 Шаг установки зарядного тока, А 0,1 0,1 0,05 Пределы допускаемой абсолютной погрешности установки и измерения зарядного тока, А ± (0,005·Iз + 0,08) ± (0,005·Iз + 0,1) ± (0,005·Iз + 0,05) Диапазон измерения напряжения, В от 0,1 до 20,0 от 0,1 до 35,0 от 0,1 до 65,0 Пределы допускаемой абсолютной погрешности измерения напряжения, В ± (0,005·U + 0,05) ± (0,005·U + 0,05) ± (0,005·U + 0,05) Максимальная выходная мощность встроенного источника, Вт 700 900 825 * Диапазоны установки напряжения и силы зарядного тока ограничены максимальной выходной мощностью встроенного источника.
Примечание:
- в таблице приняты следующие обозначения: Iз – значение установленного зарядного тока; U – измеряемое значение напряжения постоянного тока, В.Параметры активатора в режиме заряда Диапазон установки и измерения разрядного тока, А от 1,0 до 35,0 от 1,0 до 45,0 от 0,5 до 15,0 Шаг установки разрядного тока, А 0,1 0,1 0,05 Пределы допускаемой абсолютной погрешности установки и измерения разрядного тока, А ± (0,005·Iр + 0,1) ± (0,005·Iр + 0,12) ± (0,005·Iр + 0,08) Диапазон измерения напряжения, В от 0,1 до 20,0 от 0,1 до 35,0 от 0,1 до 65,0 Пределы допускаемой абсолютной погрешности измерения напряжения, В ± (0,005·U + 0,05) ± (0,005·U + 0,05) ± (0,005·U + 0,08) Максимальная рассеиваемая мощность встроенной электронной нагрузки, Вт 700 900 825 Примечание:
- в таблице приняты следующие обозначения: Iр – значение установленного разрядного тока; U – измеряемое значение напряжения постоянного тока, В.Общие характеристики Паарметр Значение Напряжение питающей сети (198 – 253) В Частота питающей сети (47 – 63) Гц Потребляемая мощность, не более 1400 В·А 1800 В·А 1600 В·А Интерфейс IEEE 802.3 (Ethernet), 2 порта Объем памяти встроенной micro-SD карты 8 Гбайт, не менее Требования помехоустойчивости и помехоэмиссии ГОСТ Р МЭК 61326-1-2014 класс А группа 1 Погрешность при воздействии электромагнитного поля 3 В/м:
- при измерении напряжения
- при измерении тока
± (0,05 U + 0,5) В
± (0,05 I + 0,8) АТребования безопасности ГОСТ IEC 61010-1–2014, Основная изоляция, степень загрязнения 1, Категория перенапряжения II, высота до 2000 м
ГОСТ IEC 61010-2-030–2013
Максимальное допустимое напряжение на входе измерительных кабелей не более 70 ВИспытательное напряжение изоляции 1,5 кВ
(50 Гц, среднее квадратическое значение)Степень защиты корпуса IP20 Климатические факторы:
- диапазон рабочих температур
- относительная влажность воздуха
- атмосферное давлениеГОСТ 15150, УХЛ 4
от +5 до +40 °С (с линейным снижением зарядного и разрядного тока от 100% до 80 % в диапазоне температур от плюс 30°С до плюс 40°С )
80 % при температуре плюс 25 °С
от 84 до 106,7 кПаУсловия хранения:
- диапазон температур
- относительная влажность воздухаот -25 до +55 °С
95 % при температуре +30°СГабаритные размеры корпуса (ВхШхГ) 404 × 271 × 210 мм Масса, не более:
- изделия без комплекта кабелей и клемм
- комплекта
13,5 кг
2,2 кгСредний срок службы 10 лет Средняя наработка до отказа 25000 ч -
Комплект поставки AEAC-12V
№ Наименование Количество 1 Активатор аккумуляторных батарей AEAC-12V в выбранном исполнении 1 2 Кабель для подключения АБ 1 3 Кабель сетевого питания 1 4 Комплект клемм (Type1, Type3) 2 5 Паспорт 1 6 Упаковка 1 -
