AEA30V — анализатор аккумуляторных батарей
Код товара: 84886-
-
Гарантия
1.5 года
-
Межповерочный интервал
3 года
-
Госреестр СИ РФ
78893-20 до 07.08.2030
-
Реестр промышленной продукции РФ
10493023
Назначение анализатора аккумуляторных батарей AEA30V:

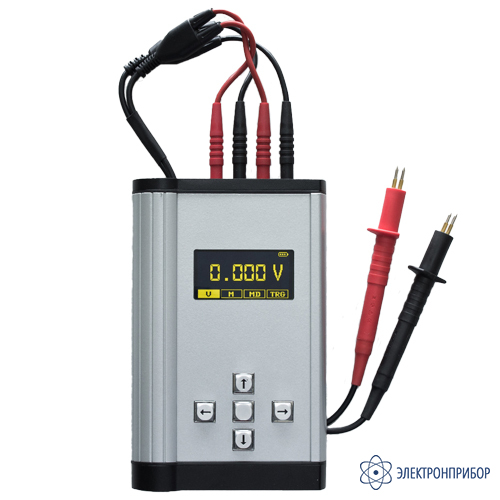

Анализатор AEA30V – прибор для измерения параметров аккумуляторных батарей всех типов. С высокой точностью производит измерение внутреннего сопротивления, напряжения и тока холодной прокрутки. Прибор питается от четырех элементов типа АА.
Анализатор AEA30V позволяет:
- При проверке новой партии, выявить АКБ, чьи характеристики не соответствуют заявленным производителем. Такие АКБ нужно возвращать поставщику.
- Сформировать АКБ из элементов с близкими параметрами.
- Выявить проблемные (отстающие) элементы, чтобы обслужить их отдельно от всей АКБ с помощью активатора AEAC-12V.
Варианты исполнения анализатора аккумуляторных батарей AEA30V:
Анализатор AEA30V производится в двух версиях:
- AEA30V-3 – 3-х Омная версия, считается стандартной.
- AEA30V-6 – 6-ти Омная версия, предназначена для измерения характеристик батарей малой емкости (десятки-сотни мАч) и применяется в лабораториях.
Достоинства анализатора аккумуляторных батарей AEA30V:

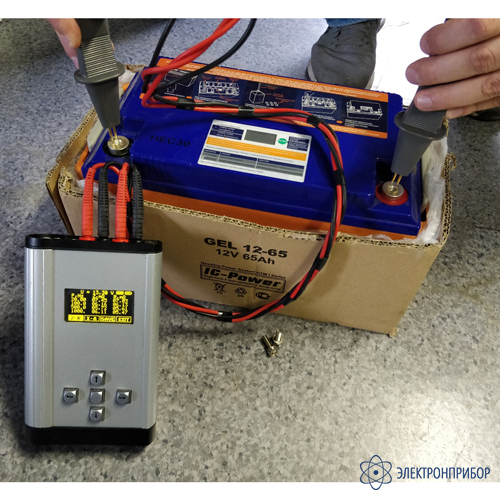

- Четырехпроводная схема измерения для измерения РЕАЛЬНЫХ значений напряжения и сопротивления.
- Измерение параметров внутреннего сопротивления по запатентованной методике: модуля комплексного сопротивления (Z), активной (R) и реактивной (X) составляющих комплексного сопротивления. Измерение реактивной составляющей сопротивления в ряде случаев позволяет выявить реверсированный элемент.
Диапазон показаний AEA30V охватывает значения от 0 мОм. Нижняя граница диапазона измерений (10 мОм) обусловлена исключительно административными рамками процедуры государственной регистрации: на момент испытаний у аккредитованного органа отсутствовали эталонные меры сопротивления с номиналами менее 10 мОм. Это ограничение относится к области метрологической сертификации, а не к техническим возможностям прибора.
- Режим отбраковки АКБ по установленному значению напряжения. Удобно при входном контроле большой партии АКБ.
- Возможность установить частоту измерения. В анализоторе релизована импедансная спектроскопия. Согласно исследованиям, частота измерения важна для обеспечения корректности измерений. Зачастую производители рекомендуют измерять внутреннее сопротивление на определенной частоте. Измерение выполняется на фиксированных частотах (на выбранных четырех), диапазон частот от 20 до 1000 Гц, значение частоты задается с дискретностью 1 Гц.

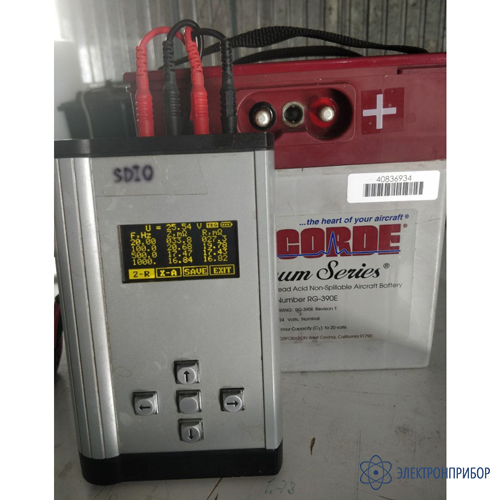

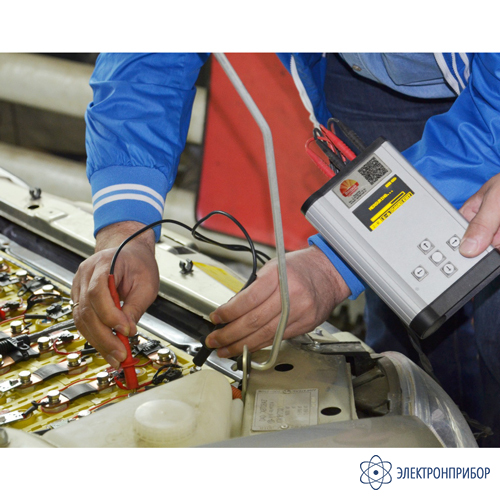

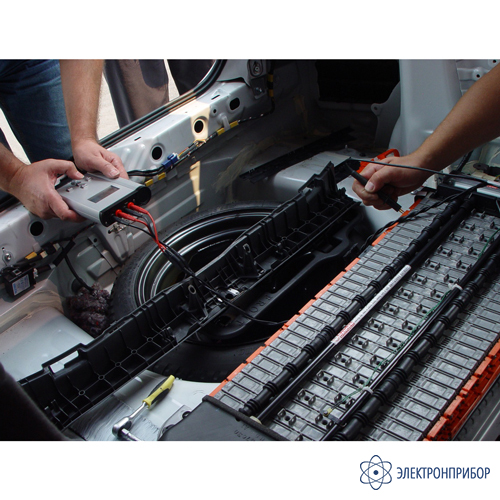

- Характеристики АКБ могут быть измерены прямо во время ее работы в составе системы, без размыкания цепи.
- Измеренные значения сохраняются во внутреннюю память. С помощью бесплатного ПО Chartbuilder результаты измерений можно визуализировать в виде гистограмм. Удобно для сортировки и подбора элементов для сборных АКБ (параметры такой сборки определяются параметрами «худшего» элемента). Также ПО Chartbuilder позволяет рассчитать разброс между крайними значениями R (внутреннего сопротивления).

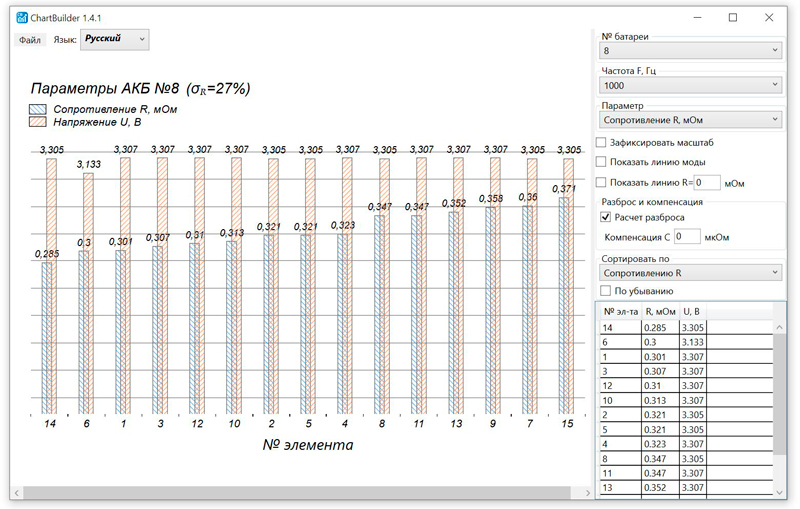

Главное окно ПО Chartbuilder выглядит так:
-
-
Технические характеристики анализатора аккумуляторных батарей AEA30V:
Измерение постоянного напряжения Модификация Диапазон измерений, В Диапазон показаний, В Диапазон показаний X, мОм Единица младшего разряда, В Пределы допускаемой абсолютной погрешности измерений, В AEA30V-3
AEA30V-6от 0,3 до 30,0 от 0 до 9,999 0,001 0,001 ±(5·10-3·U + 20 е.м.р.) от 10,00 до 30,00 от 10,00 до 30,00 0,01 Примечание. В таблице приняты следующие обозначения: U – измеряемое значение напряжения постоянного тока, В; е.м.р. – единица младшего разряда, В. Измерение параметров внутреннего сопротивления Модификация Диапазон измерений, мОм Диапазон показаний Z, мОм Диапазон показаний R, мОм Диапазон показаний X, мОм Единица младшего разряда, мОм Пределы допускаемой абсолютной погрешности измерений, мОм AEA30V-3 от 10 до 3000 от 0 до 30,04 от 0 до 30,04 ±(от 0 до 30,04) 0,01 Z ±(2,5∙10-2 ∙Z + 50 е.м.р.)
R ±(2,5∙10-2 ∙R + 50 е.м.р.)
X ±(2,5∙10-2 ∙X + 50 е.м.р.)от 30,1 до 300,4 от 0 до 300,4 ±(от 0 до 300,4) 0,1 от 301 до 3000 от 0 до 3000 ±(от 0 до 3000) 1 AEA30V-6 от 10 до 6000 от 0 до 60,04 от 0 до 60,04 ±(от 0 до 60,04) 0,01 Z ±(5∙10-2 ∙Z + 80 е.м.р.)
R ±(5∙10-2 ∙R + 80 е.м.р.)
X ±(5∙10-2 ∙X + 80 е.м.р.)от 60,1 до 600,4 от 0 до 600,4 ±(от 0 до 600,4) 0,1 от 601 до 6000 от 0 до 6000 ±(от 0 до 6000) 1 Примечание. В таблице приняты следующие обозначения: Z – измеряемое значение внутреннего комплексного сопротивления, мОм; R – измеряемое значение активной составляющей внутреннего комплексного сопротивления, мОм; X – измеряемое значение реактивной составляющей внутреннего комплексного сопротивления, мОм; е.м.р. – единица младшего разряда, мОм. Параметр Значение Измерение выполняется на фиксированных частотах (от одной до четырех), диапазон частот от 20 до 1000 Гц, значение частоты задается с дискретностью 1 Гц, пределы допускаемой абсолютной погрешности установки частоты ± 0,5 Гц Время измерения параметров Z, R и X анализатором от 2 до 6 с Диапазон определения угла фазового сдвига от минус 90° до 90° с дискретностью 0,01° Задержка начала измерения в режиме «MD» от 0,5 до 9,5 с, шаг установки 0,5 с Диапазон установки уровня порога отбраковки в режиме «TRG» от 0,7 до 30,0 В, шаг установки 0,1 В Диапазон определяемого тока холодной прокрутки (CCA) для стартерных батарей от 100 до 2000 А с дискретностью 1 А Емкость встроенной карты памяти 4 Гбайт Внешний интерфейс USB 2.0, тип разъема – Mini B Диапазон напряжения источника питания от 4 до 6 В Максимальная потребляемая мощность по цепи питания не более 0,6 Вт Анализатор соответствует ГОСТ IEC 61010-1-2014 Максимальное допустимое напряжение на входе измерительных щупов анализатора 50 В Анализатор удовлетворяет требованиям помехоустойчивости в соответствии с ГОСТ Р МЭК 61326-1-2014 для портативного измерительного оборудования с электропитанием от батареи и нормам электромагнитной эмиссии, приведенным в СИСПР 11 для оборудования группы 1 класса А Пределы допускаемой абсолютной погрешности при воздействии радиочастотного электромагнитного поля 3 В/м при измерении напряжения ± (3 % от измеряемой величины плюс 180 единиц младшего разряда);
при измерении параметров внутреннего сопротивления ± (5 % от измеряемой величины плюс 280 единиц младшего разряда)Диапазон рабочих температур от -10 до 55 °C Средняя наработка на отказ не менее 50 000 часов Средний срок службы не менее 7 лет Габаритные размеры корпуса, не более 190x119x38 мм Масса без элементов питания, не более 0,7 кг -

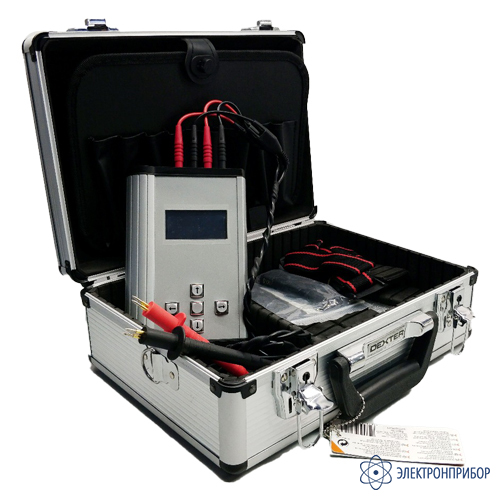

Комплект поставки AEA30V
№ Наименование Количество 1 Анализатор аккумуляторных батарей AEA30V в выбранном исполнении 1 2 Комплект измерительных щупов (красный и черный) 1 3 Контейнер для элементов питания (основной и дополнительный) 2 4 Элемент питания типоразмера АА LR6 alkaline battery 4 5 Руководство по эксплуатации 1 -
