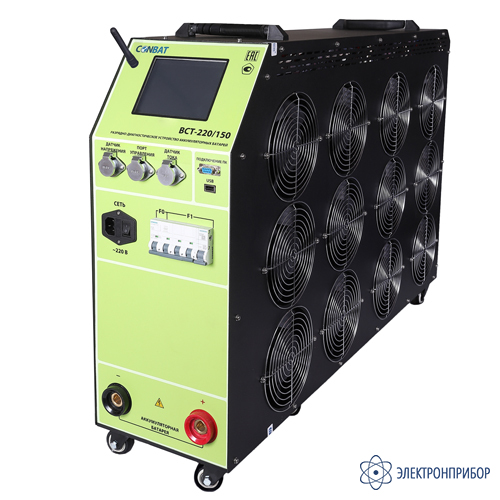

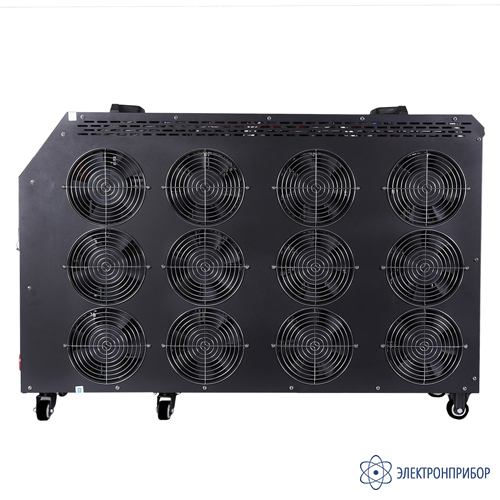

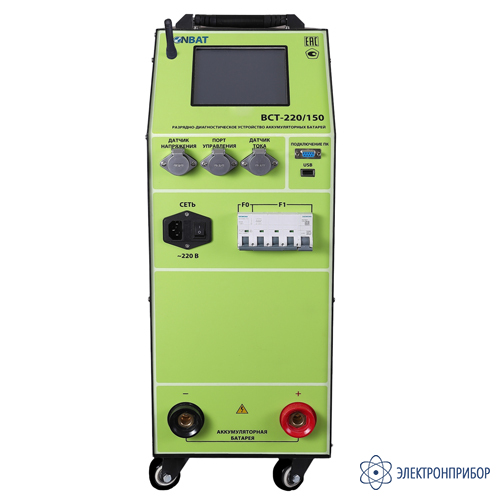

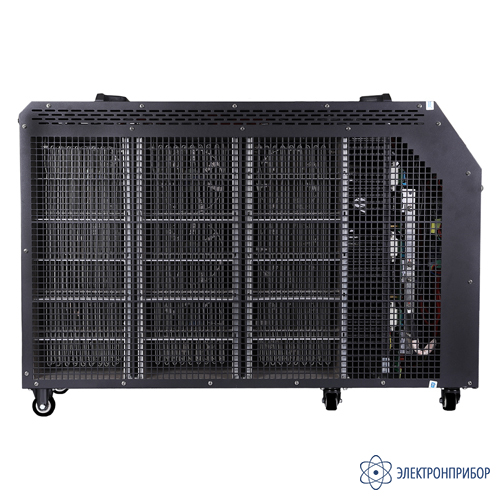

BCT-220/150 kit — разрядно-диагностическое устройство аккумуляторных батарей

Код товара: 41791
  • 89453-23
    3 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      89453-23 до 05.07.2028

    Сертификаты

    Назначение разрядно-диагностического устройства аккумуляторных батарей BCT-220/150 kit:

    Мощное разрядное устройство аккумуляторных батарей Conbat BCT-220/150 предназначено для оценки остаточной емкости и нагрузочного тестирования аккумуляторных батарей большой емкости на объектах энергетики и промышленности. Устройство обеспечивает ток разряда до 150А при напряжении до 300В, что позволяет тестировать мощные аккумуляторные батареи систем оперативного постоянного тока (СОПТ) подстанций, промышленных ИБП и телекоммуникационных систем.

    Экономическая эффективность внедрения:

    • срок окупаемости: 6-18 месяцев за счет предотвращения одного серьезного простоя;
    • экономия на обслуживании: до 40% за счет целевой замены только проблемных элементов;
    • срок службы АКБ: увеличение на 15-20% при регулярном обслуживании.

    Преимущества разрядно-диагностического устройства аккумуляторных батарей BCT-220/150 kit:

    • признание большинства телекоммуникационных, энергетических и нефтегазовых компаний;
    • бесплатное обучение;
    • программное обеспечение в реестре российского ПО;
    • высокий ток разряда до 150А для тестирования мощных АКБ;
    • поддержка всех типов аккумуляторных батарей;
    • ток разряда: (95-190) В / 75 А, (190-300) В / 150 А;

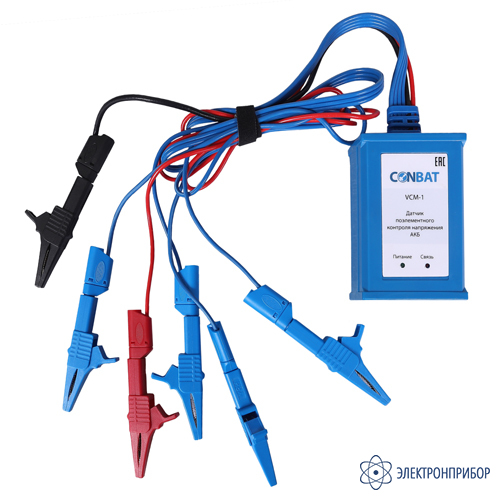

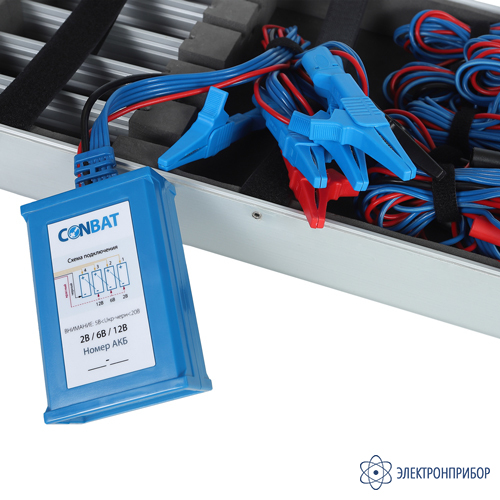

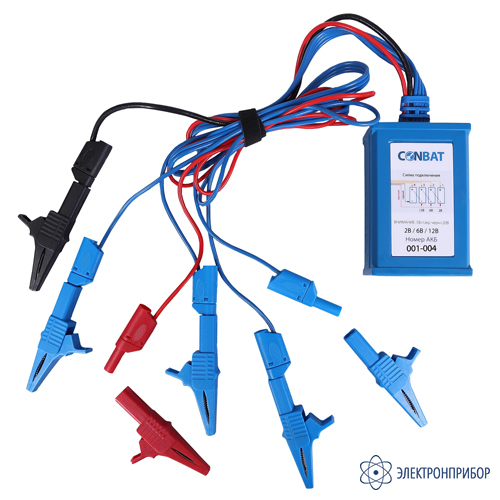

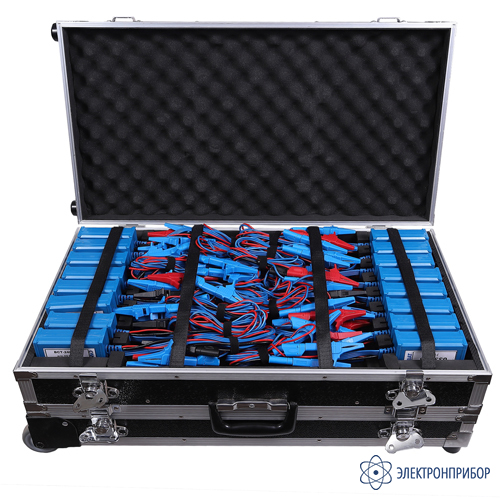

    • поэлементный контроль напряжений с помощью 30+2 датчиков VCM-1.

    Функциональные особенности разрядно-диагностического устройства аккумуляторных батарей BCT-220/150 kit:

    • режим разряда постоянным током - для точного определения остаточной емкости аккумулятора по ГОСТ;
    • режим разряда постоянной мощностью - для оценки времени резервирования систем бесперебойного энергоснабжения (ИБП);
    • поэлементный мониторинг состояния каждого элемента аккумулятора во время разряда и заряда;
    • автоматизация процесса тестирования с интуитивно понятным интерфейсом;
    • беспроводной сбор данных - мониторинг напряжений отдельных моноблоков аккумуляторов;
    • гибкие настройки условий прерывания тестирования;
    • передача данных на ПК через Battery Wizard Online, USB, RS485.

    Варианты исполнения разрядно-диагностического устройства аккумуляторных батарей BCT-220/150 kit:

    • BCT-220/150 kit - устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT 95-190В/75A,190-300В/150A, без датчиков;
    • BCT-220/150 kit + доступ к стандартному функционалу Battery Wizard Online на 12 мес - устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT 95-190В/75A,190-300В/150A, 30+2 датчиков, токовые клещи 200A, услуга по предоставлению доступа к стандартному функционалу Battery Wizard Online на 12 месяцев на 1 прибор BCT, BSL для 1 пользователя;
    • BCT-220/150 kit + доступ к стандартному функционалу Battery Wizard Online на 60 мес - устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT 95-190В/75A,190-300В/150A, 30+2 датчиков, токовые клещи 200A, услуга по предоставлению доступа к стандартному функционалу Battery Wizard Online на 60 месяцев на 1 прибор BCT, BSL для 1 пользователя.

    Описание программного обеспечения Battery Wizard Online:

    Программа Battery Wizard Online – это облачное программное обеспечение, предназначенное для загрузки, хранения, обработки и печати данных измерений (протоколов испытаний и отчетов) тестировании аккумуляторных батарей с помощью тестеров CONBAT.

    Единый интерфейс для построения и печати отчетов испытаний АБ, автоматическая проверка на соответствие параметров АБ по ГОСТ, хранение, обработка и каталогизация и анализ данных в том числе при помощи встроенного искусственного интеллекта. Система полностью написана сотрудниками компании Battery Service Group и построена на компонентах со свободным и открытым исходным кодом, что позволяет не зависеть от санкционных решений третьих лиц.

    Программа располагается на серверах в Российской федерации. Состоит из загрузчика данных, парсера данных, интерфейса пользователя, базы данных, модуля построения отчетов, анализатора данных, модуля экспорта данных.

    Пользователь получает файл с данными о результатах и параметрах тестов разряда, заряда или сопротивления аккумуляторов приборами CONBAT на персональный ПК с помощью USB-флешки. Пользователь загружает данные в Battery Wizard Online используя свою учетную запись. Далее по команде Пользователя производится парсинг данных (расшифровка и загрузка данных) в таблицы базы данных, реализованной на базе MySQL. После того, как данные из файла попадут в базу данных, Пользователь сможет построить отчеты с помощью интерфейса пользователя

  • Технические характеристики разрядно-диагностического устройства аккумуляторных батарей BCT-220/150 kit:

    Параметр Значение
    Функции прибора Тестирование аккумуляторов в режиме разряда
    Тестируемые типы аккумуляторов и АКБ Свинцово-кислотные: стартерные, тяговые, стационарные технологии SLA, WET, AGM, GEL, EFB, Ca-Ca и т.п.
    Никель-кадмиевые, никель-металлгидридные, никель-солевые;
    Литий-ионные: литий-полимерные, литий-титанатные, литий-железо-фосфатные, литий-марганец-кобальтовые, литий-сернистые, литий-тионилхлоридные и т.п.
    Режимы тестирования (испытания) аккумуляторов и АКБ Разряд постоянным током
    Разряд постоянной мощностью
    Разряд постоянным сопротивлением (по заказу)
    Режим мониторинга Наблюдение за процессами заряда/разряда
    Диапазон ёмкости тестируемых аккумуляторов / АКБ от 5 Ач до 1500 Ач (при параллельном включении до 5 приборов или дополнительных блоков нагрузки - до 26 000 Ач)
    Количество одновременно тестируемых групп АКБ До 2-х групп в режиме разряда (240 аккумуляторов максимум)
    до 4-х групп в режиме мониторинга (240 аккумуляторов в группе максимум)
    Количество радиочастотных каналов передачи информации от беспроводных датчиков мониторинга 2В элементов/ 6В 12В блоков 4 радиочастотных канала (№1 - 433,1 МГц, №2 - 433,4 МГц, №3 - 433,8 МГц, №4 - 434,2 МГц)
    Количество измерительных каналов мониторинга 2В элементов / 6В,12В блоков (максимальное) В комплектации KIT = 120 (30 шт. 4-х канальных датчиков мониторинга)
    Диапазон регулирования (программирования) напряжения разряда: 95 - 300) В Автоматическое определение напряжения прибором при подключении к нему тестируемой аккумуляторной батареи
    Диапазон регулирования тока разряда аккумулятора 1 - 150) А Регулировка тока плавная во всем диапазоне, с шагом 0.1 А, выполняется изменением значения параметра на сенсорном дисплее прибора
    Максимальный ток разряда аккумуляторов до 750 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки
    Максимальный ток разряда в диапазоне напряжений 95-190) В / 75 А, (190-300) В / 150 А
    Максимальная мощность разряда в диапазоне напряжений 95 - 190) В / 14 250 Вт, (190 - 300) В / 45 000 Вт
    Диапазон регулирования тока заряда аккумулятора отсутствует функция заряда аккумулятора
    Максимальный ток заряда в диапазоне напряжений отсутствует функция заряда аккумулятора
    Измеряемые и регистрируемые параметры тестируемого аккумулятора Напряжение постоянного тока, В (РДУ CONBAT)
    Напряжение постоянного тока, В (Датчик поэлементного мониторинга/контроля аккумулятора SLA, NiCd, Li-ION)
    Сила постоянного тока, А (РДУ CONBAT) Разряд / Заряд
    Сила постоянного тока, А (Токовые клещи) Разряд / Заряд
    Время, Сек
    Погрешность измерения напряжения постоянного тока прибора не более ± 0,1 % (приведенная погрешность)
    Погрешность измерения напряжения постоянного тока датчика мониторинга аккумулятора не более ± 0,1 % (приведенная погрешность)
    Погрешность измерения силы постоянного тока разряда-заряда аккумулятора прибора не более ± 0,5 % (приведенная погрешность)
    Погрешность измерения силы постоянного тока токовых клещей не более ± 0,5 % (приведенная погрешность)
    Погрешность регистрации времени в процессе тестирования аккумулятора не более 10 сек в сутки (абсолютная погрешность)
    Диапазон рабочих напряжений электропитания прибора Сеть переменного тока с напряжением (176÷286) В и частотой 50 Гц
    Рассчитываемые параметры аккумулятора на основе измерений Емкость аккумулятора или аккумуляторной батареи, Ач
    Мощность разряда, Вт
    Потребляемая мощность прибора 5 Вт в режиме холостого хода, мощность системы охлаждения прибора до 500 Вт
    Защита от импульсных перенапряжений в сети переменного тока 220 В
    от подключения аккумулятора к прибору в обратной полярности
    от короткого замыкания в цепи разряда аккумулятора
    от перегрева (отключение прибора при температуре 85°С)
    Степень защиты оболочки прибора по ГОСТ 14254 – IP20
    Условия эксплуатации Температура окружающего воздуха, °С: Рабочая (0…+40) °С; Предельная (-5…+50) °С.
    Относительная влажность окружающего воздуха: не более 75 % при 15 °С, не более 98 % при 25 °С. Без конденсата
    Атмосферное давление: (84…107) кПа, (630…800) мм рт. ст.
    Условия хранения В соответствии с требованиями ГОСТ 15150:
    В заводской упаковке, в складских помещениях при температуре воздуха (+5 ... +40) °С
    Относительная влажность воздуха – не более 95% при 30 °С
    Условия транспортирования В соответствии с ГОСТ 15150 и ГОСТ 23170-78: условия транспортирования - С
    Температура окружающего воздуха (-40…+50) °С;
    Относительная влажность воздуха – не более 95% при 30 °С
    Атмосферное давление – 84…107 кПа, (630…800) мм рт. ст.
    Передача данных Интерфейсы обмена данными с ПК: RS485, USB
    Управление режимами работы Сенсорный экран с русскоязычными меню управления и отображения информации
    Наработка на отказ Не менее 25 000 часов при номинальном значении напряжения электропитания
    Габаритные размеры ВхШхГ) мм без упаковки: 910х224х629 мм

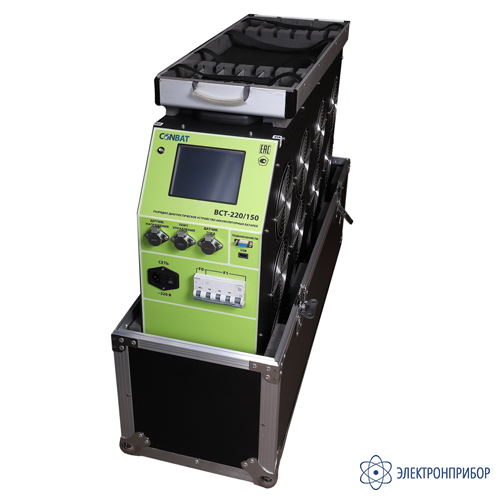

    (ВхШхГ) мм в упаковке (транспортном кейсе): 1100х370х900 + 700х280х400 мм
    Масса Без упаковки : 52 кг
    В упаковке : 90+18 кг

  • Комплект поставки BCT-220/150 kit

    № Наименование Количество
    1 Разрядно-диагностическое устройство аккумуляторных батарей BCT-220/150 kit в выбранной модификации 1
