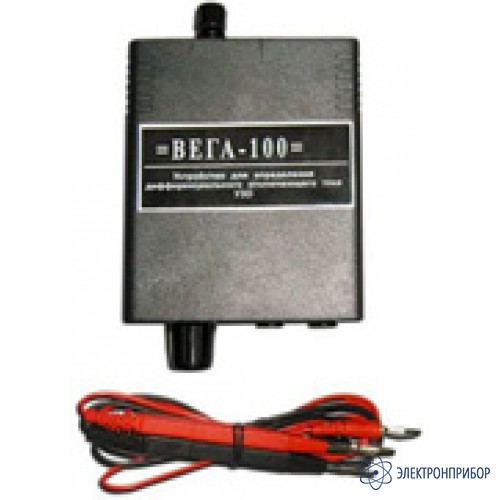

ВЕГА-100 — устройство для определения дифференциального отключающего тока УЗО

Сохранить в PDF Распечатать
Код товара: 20229

    • Гарантия

      12 месяцев

    Назначение прибора ВЕГА-100:

    Изделие "Вега-100" предназначено для проверки Устройств защитного отключения (УЗО) типа А и АС с дифференциальными токами срабатывания от 3 до 100 мА. Изделие «Вега-100» используется совместно с измерительным прибором Ц 4342, или любым другим измерительным прибором, позволяющим измерить значение переменного тока в диапазоне 0-200 мА, предназначено для измерения дифференциального отключающего тока УЗО.

    Изделие "Вега-100" используется для проверки УЗО при вводе их в эксплуатацию, ежемесячной (ежеквартальной) проверке, а также при любых видах ремонтных и профилактических работ в электросетях и электроустановках зданий, оснащенных УЗО.

    Изделие "Вега-100" может быть использовано в однофазных/трехфазных сетях напряжением 220/380 вольт, оснащенных пассивными или активными УЗО с дифференциальными токами срабатывания от 3 мА до 100 мА.

    Изделие "Вега-100" может быть использовано для проверки пассивных УЗО, без подключения последних к сети (входной контроль).

    Изделие "Вега-100" содержит блок регулировки тока, переключатель типа проверяемого УЗО (А или АС), устройство защиты схемы от неправильного подключения, устройство защиты от перегрузки подключаемого к изделию измерительного прибора, индикатор подачи фазового напряжения на изделие - «работа» и индикатор неправильного подключения изделия к УЗО - «ошибка».

    Сертификат соответствия ГОСТ Р № РОСС RU.МЕ20.Н00673 действует по 17.03.2006г.

  • Технические характеристики прибора ВЕГА-100:

    Параметр Значение
    Напряжение электрической сети, В 220/380
    Рабочая частота, Гц 50
    Тип проверяемых УЗО А, АС
    Диапазон регулирования тока в режиме АС, мА 3 - 180
    Диапазон регулирования тока в режиме А, мА 3 - 100
    Потребляемая мощность, Вт, не более 5
    Габаритные размеры изделия, мм 49х91х150
    Длина соединительных проводов, м, не менее 0,7
    Длина сетевого провода, м, не менее 1,0

    Условия эксплуатации прибора ВЕГА-100:

    Изделие "Вега-100" пригодно к эксплуатации при температуре окружающего воздуха от -10°С до +40°С и влажности воздуха до 90%.

    После работы или перевозки в зимних условиях перед очередным включением надо дать прогреться изделию до комнатной температуры в течение 2-х часов.
