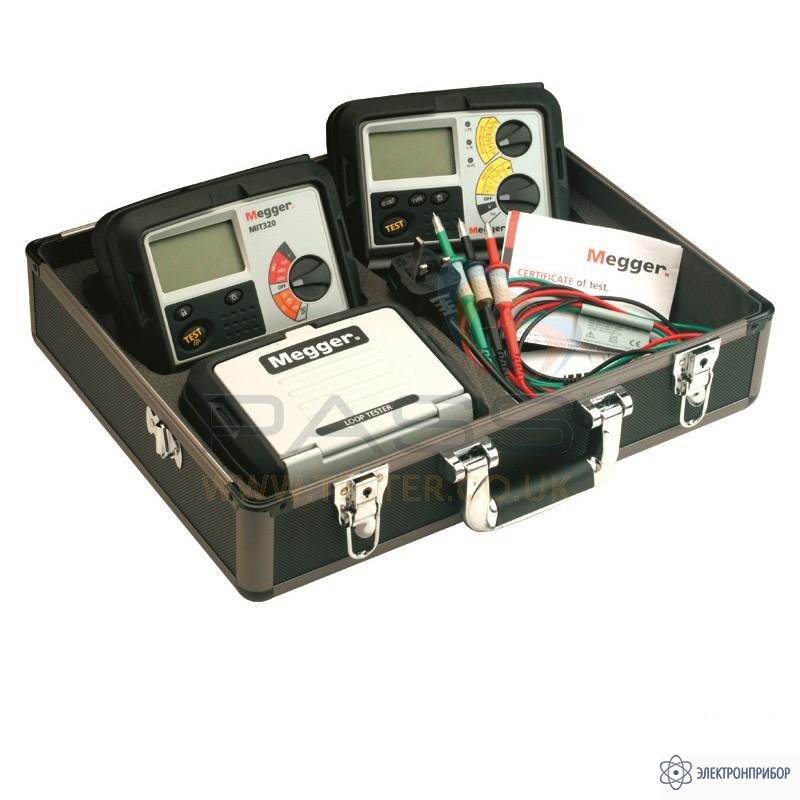

MTK330 — набор измерительных приборов

Код товара: 33765

  • Назначение набора MTK330

    Три прибора в одном легком кейсе. Все настоящие приборы Megger – вот всё, что вам нужно для быстрого тестирования.

    Набор электрика MTK330 компании Megger отвечают всем требованиям подрядчиков по электротехнике на выполнение электрической проверки и тестированию одно- и трёхфазных устройств.

    В набор входит три прибора, тестер изоляции MIT, измеритель тестер электрических цепей LTW и тестер УЗО RCDT.

  • Технические характеристики набора MTK330

    Мегаомметр MIT330

    Параметр Значение
    Измерительные характеристики
    Измерение сопротивления изоляции 250 В
    500 В
    1000 В
    Предел измерений 10 кОм – 999 MОм (любые измерения)
    Погрешность ±3% ± 2 знака
    Короткое замыкание ток 1,5 мА номинальное
    Компенсация смещения нуля 0 - 9 Ом
    Измерение сопротивления (может применяться для проверки диодов) 10 Ом - 1 МОм
    Стандартный вольтметр Да
    Выносной сменный провод Да
    Подсветка переключателя диапазона Да
    Подсветка дисплея Да
    Тест проводимости/металлосвязь до 100 Ом Да
    Отключение звукового сигнала Да
    Настраиваемый звуковой сигнал Да
    Обнуление проводов до 9 Ом Да
    Передача результатов тестов на компьютер USB
    Кнопка ручного автотестирования Да
    Автоматическое выключение Да
    Срабатывает через 10 мин простоя тестера в режиме ожидания
    Пыле-влагозащита корпуса IP54 да
    Поддержка перезаряжаемых аккумуляторов да
    Общие данные
    Рабочая температура от -10 °С до +60 °С
    Влажность 93% отн. влажность без конденсации при 40 °C
    Температура хранения от -25 °C до +65 °C
    Безопасность Соответствует стандарту EN61010-1 для Кат III 600В с изоляцией фазы относительно земли
    Источник питания 6 х 1,5 В пальчикового типа IEC LR6 (АА щелочные).Перезаряжаемые NiMHУровень батарей отображается постоянно в виде четырех- секционной столбиковой диаграммы
    Срок службы аккумулятора 5000 тестов подряд (время одного теста 5 сек)
    Габариты 203 х 148 х 78 мм
    Вес 980 г

    Тестер электрических цепей LTW335

    Параметр Значение
    Измерительные характеристики
    Измерение напряжения/погрешность 50 - 440В / + 2% +1В
    Измерение частоты / погрешность 25Гц - 99,99Гц  / +  0,1Гц2знака
    Короткое замыкание ток до 20 кА
    Тестирование петли без срабатывания УЗО / погрешность 0,01 Ом - 2000 Ом / + 5% + 0,03 Ом
    Тестирование петли большим током 0,30 Ом - 1000 Ом
    Разрешение измерения сопротивления 0,01 Ом
    Номинальный испытательный ток при номинальном напряжении без срабатывания УЗ: 15мА
    тестирование петли большим током : 4 А
    номинальное напряжение: 230 В
    Рабочее напряжение для проведения измерений 50В-440В
    Общие данные
    Рабочая температура от -5 °С до +40 °С
    Источник питания 8 щелочных батарей 1,5 В типа IEC LR6 (AA)
    Срок службы батарей 2000 последовательных тестов
    Габариты 203 х 148 х 78 мм
    Вес 980 г

    Измеритель параметров УЗО RCDT330

    Параметр Значение
    Диапазоны тестирования (по EN61557-6)
    Напряжение питания 50 В - 280 В, 45-65 Гц
    Точность тока тестирования Без тестирования отключения: (1/2I) от –8% до –2%
    Тестирование отключения: (I, 5I) от +2% до +8%
    Время отключения: ±1% ±1мс
    Измерение напряжения
    Диапазон переменного 0- 300 В , 25-450 Гц
    Точность ±2% ±2 знака
    Измерение частоты
    Диапазон 25-450 Гц
    Точность 25.0-199.9 Гц ±0.1 Гц
    200-450 Гц ±1 Гц
    Напряжение сбоя (прикосновения)
    Отражаемый диапазон 0-50 В
    Ошибка +5%/+15% ±0.5 V
    Шаговый прирост программируемых устройств с остаточным током 10-50 мА – шаги 1 мА
    50-500 мА – шаги 5 мА
    500-1000 мА- шаги 10 мА
    Сохранение результатов тестирования (1000 результатов) 256 номеров заказа на места тестирования
    Распределительный щит на 99 мест
    Цепи - 99 мест
    Фазы P1, P2, P3
    Последний зарегистрированный результат можно вызвать на дисплей. Все данные можно загрузить в ПК через поставляемую программу Download Manager или программу Megger Powersuite Professional Windows
    Температура и влажность
    Рабочая температура от -5°C до +40°C
    Рабочая влажность Относительная влажность 93% при +40°C макс.
    Сохранение данных при -25°C до +70°C
    Максимальная высота 2000 м
    Защита от погодных условий по IP54
    Средства связи
    Интерфейс USB
    Электроснабжение
    Батареи 8 x 1,5 В типа IEC LR6 (AA щелочные).Заряжаемые: 8 x 1,2 В никеле-кадмиевые или никелеметалло-гидридные батареи
    Срок службы батарей 2000 последовательных тестов
    Общие даные
    Габаритные размеры 203 x 148 x 78 мм
    Масса 980 г

  • Комплект поставки MTK330

    № Наименование Количество
    1. Мегаомметр MIT330 1
    2. Тестер цепи LTW335 1
    3. Измеритель параметров УЗО RCDT330 1
    4. Кейс 1
    5. Сертификат калибровки 1
    6. Комплект батарей 1
    7. Измерительные щупы 1
    8. Инструкции по эксплуатации 1
