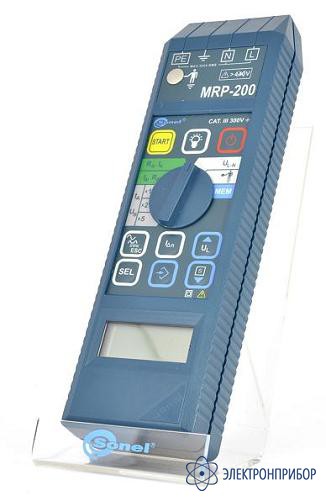

MRP-200 — измеритель напряжения прикосновения и параметров устройств защитного отключения

Код товара: 20226
  • 31967-11

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      31967-11

    • Производитель

      Sonel, Россия

    Назначение и область применения:

    Измеритель MRP-200 предназначен для измерения параметров устройств защитного отключения (УЗО), являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока. В отличие от MRP-120 оснащен дополнительной возможностью - измерение параметров петли короткого замыкания.

    Основные характеристики прибора MRP-200:

    • измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО);
    • создаваемый ток - синусоидальный, постоянный пульсирующий и постоянный;
    • измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
    • возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания и УЗО;
    • выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа - 12,5 В;
    • возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
    • обеспечение защиты от превышения безопасного напряжения во время измерения;
    • оценка активного сопротивления петли короткого замыкания и вычисление значения ожидаемого тока короткого замыкания;
    • память результатов измерений (400 ячеек) и возможность передачи результатов измерений в компьютер.

  • Основные технические характеристики MRP-200:

    Измерение тока отключения УЗО:

    1) для дифференциального синусоидального переменного тока

    Диапазон измерения согласно IEC 61557 - (0,3...1,0)IΔn

    Номинальный ток выключателя Диапазон измерения Ток измерения Погрешность основная
    10 мА 3,3 ... 10 мА 0,3 IΔn...1,0 IΔn ±5% IΔn
    30 мА 9 ... 30 мА
    100 мА 33 ... 100 мА
    300 мА 90 ... 300 мА
    500 мА 150 ... 500 мА

    2) для дифференциального пульсирующего постоянного тока

    Номинальный ток Диапазон измерения Ток измерения Погрешность основная
    10 мА 4 ... 20 мА 0,4 IΔn...2,0 IΔn ±8 % IΔn
    30 мА 12 ... 42 мА 0,4 IΔn...1,4 IΔn ±7% IΔn
    100 мА 40 ... 140 мА
    300 мА 120 ... 420 мА

    3) для дифференциального постоянного тока

    Номинальный ток Диапазон измерения Ток измерения Погрешность основная
    10 мА 4 ... 20 мА 0,4 IΔn...2 IΔn ±8% IΔn
    30 мА 12 ... 60 мА
    100 мА 40 ... 200 мА
    300 мА 120 ... 600 мА

    Измерение времени отключения (tA)
    Диапазон измерения согласно IEC 61557 - от 0 мс до наибольшей отображённой величины

    Тип выключателя Установленная кратность Диапазон отображения Разрешение Погрешность основная
    Общего типа 1 IΔn 0 ... 200 мс 1 мс ±(2% и.в. + 1 ед.мл.разряда)
    IΔn 0 ... 150 мс
    5 IΔn 0 ... 40 мс
    Селективного 1 IΔn 0 ... 500 мс
    2 IΔn 0 ... 200 мс
    5 IΔn 0 ... 150 мс

    Измерение напряжения прикосновения (UB), отнесённого к номинальному дифференциальному току
    Диапазон измерения согласно IEC 61557 - 10...50 B

    Номинальный ток выключателя Диапазон Разрешение Ток измерения Погрешность основная
    10 мА 0 ... 50 В 0,1 В 4 мА ±(0...10% и.в. +5 ед.мл.разряда)
    30 мА 12 мА
    100 мА 40 мА ±(0...4% и.в. +5 ед.мл.разряда)
    300 мА 120 мА
    500 мА 200 мА

    Измерение активного сопротивления петли короткого замыкания (Rs)
    Диапазон измерения согласно IEC 61557 - 1,1 Ом....1,99 кОм

    Диапазон Разрешение Погрешность основная
    0,00 ... 9,99 Ом 0,01 Ом ±(5% и.в. + 0,2 Ом)
    10,0 ... 99,9 Ом 0,1 Ом ±(5% и.в. + 0,3 Ом)
    100 ... 999 Ом 1 Ом ±(5% и.в. + 2 Ом)
    1000 ... 1990 ОМ 10 Ом ±(2 % и.в. + 20 Ом)

    Отображение тока короткого замыкания (Iк)
    Диапазон измерения согласно IEC 61557 - 0,22...200 А

    Диапазон Разрешение Погрешность основная
    0,22 ... 9,99 А 0,01 А Определяется по основной погрешности активного сопротивления петли короткого замыкания
    10,0 ... 99,9 А 0,1 А
    100 ... 999 А 1 А
    1,00 ... 9,99 кА 0,01 кА
    10,0 ... 22,0 кА 0,1 кА

    Измерение активного сопротивления заземляющего устройства RE
    Точность задания дифференциального тока - 0 ... 5%

    Номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Погрешность основная
    10 мА 0,01 ... 5,00 кОм 0,01 кОм 4 мА ±(0...+ 10% и.в. + 5 ед.мл.разряда)
    30 мА 0,01 ... 1,66 кОм 12 мА ±(0...+ 10% и.в. + 3 ед.мл.разряда)
    100 мА 1 ... 500 Ом 1 Ом 40 мА ±(0...4% и.в. + 4 ед.мл.разряда)
    300 мА 1 ... 166 Ом 120 мА
    500 мА 1 ... 100 Ом 200 мА ±(0...4% и.в. + 5 ед.мл.разряда)

    Дополнительные технические характеристики измерителя MRP-200:

    Наименование параметра Значение
    Габариты (Ш x В x Г) 230 х 67 х 35 мм
    Масса 0,45 кг
    Дисплей жидкокристаллический, 3 цифры высотой 14 мм
    Диапазон напряжения, при котором производится измерение УЗО и петли короткого замыкания 187...250 В
    Номинальная частота сети 50 Гц
    Питание два элемента питания LR6 (размер AA), алкалиновые
    Температурный диапазон 0 ... +40°C
    Температура хранения -20 ... +60°C
    Время до самовыключения 2 минуты
    Количество ячеек памяти измерителя 999
    Стандартный интерфейс RS-232
    Стандарт качества разработка, проект и производство согласно ISO 9001
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности III 300 В согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP40
    Прибор выполняет требования норм IEC 61557

  • Комплект поставки MRP-200

    № Наименование Количество
    1. Прибор 1
    2. Документация 1
    3. Провод измерительный 1,2 м с разъёмами «банан» чёрный 1
    4. Провод измерительный 1,2 м с разъемами «банан» желтый 1
    5. Провод измерительный 1,2 м с разъемами «банан» красный 1
    6. Зонд острый с разъемом "банан" красный 1
    7. Зонд острый с разъемом «банан» желтый 1
    8. Зажим "Крокодил" изолированный черный K01 1
    9. Зажим «Крокодил» изолированный жёлтый K02 1
    10. Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V (MIE-500, MRP-XXX, MZC-30X, MIC-3, REN-700) 1
    11. Футляр с ремнём М1 1
    12. Адаптер с сетевой вилкой UNI-SCHUKO 1
