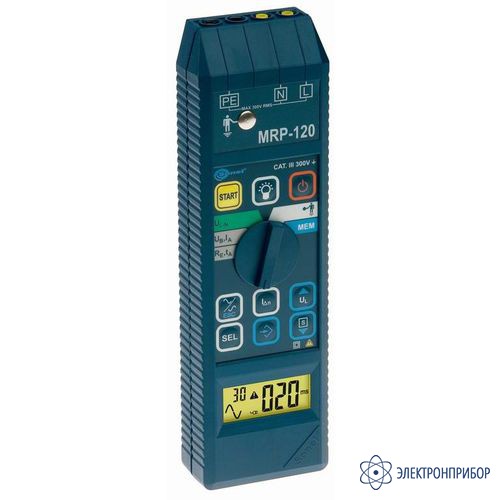

MRP-120 — измеритель напряжения прикосновения и параметров устройств защитного отключения

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      28985-10

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUMRP120

    Назначение и область применения:

    Измеритель MRP-120 предназначен для измерения параметров устройств защитного отключения (УЗО), являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.

    Основные характеристики прибора MRP-120:

    • измерение параметров выключателей дифференциального тока типа АС (тока и времени отключения УЗО);
    • форма создаваемого тока - синусоидальная;
    • измерение параметров отключения выключателей дифференциального тока общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
    • возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания;
    • выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для выключателей дифференциального тока селективного типа - 12,5 В;
    • возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
    • обеспечение защиты от превышения безопасного напряжения во время измерения;
    • измерение напряжения сети;
    • память результатов измерений (400 ячеек);
    • возможность передачи результатов измерений в компьютер.
  • Основные технические характеристики MRP-120:

    Сопротивление входное:

    Параметр Значение
    Между зажимами L и N 100 кОм
    Между зажимами L и PE 1 МОм
    Между зажимами N и PE 1 МОм

    Измерение напряжения переменного тока (UL-n)

    Диапазон Разрешение Погрешность основная
    0 ... 250 В 1 В ± (1% и. в. + 2 ед. мл. разряда)

    Измерение напряжения прикосновения (UB), отнесённого к номинальному дифференциальному току
    Диапазон измерения: 10 ... 50 В

    Выбранный номинальный ток выключателя Диапазон отображения Разрешение Ток измерения Погрешность основная
    10 мА 0 ... 50 В 0,1 В 4 мА ± (0...10% и. в. + 5 ед. мл. разряда)
    30 мА 12 мА ± (0...4% и. в. + 5 ед. мл. разряда)
    100 мА 40 мА
    300 мА 120 мА
    500 мА 200 мА

    Измерение времени отключения УЗО (tA)
    Диапазон измерения согласно IEC 61557: от 0 мс до наибольшей отображённой величины

    Тип выключателя Диапазон Разрешение Погрешность основная
    Общего типа 0 ... 200 мс 1 мс ± (2% и. в. + 1 ед. мл. разряда)
    Селективного 0 ... 500 мс

    • Точность заданного дифференциального тока: - 0 ... 5%

    Измерение тока отключения УЗО (IA)
    Диапазон измерения согласно IEC 61557 - (0,3...1,0)IΔn

    Выбранный номинальный ток выключателя Диапазон Разрешение Ток измерения Погрешность основная
    10 мА 3,3 ... 10 мА 0,1 мА 0,3 IΔn ... 1,0 IΔn ± 5%IΔn
    30 мА 9,0 ... 30 мА
    100 мА 33 ... 100 мА 1 мА
    300 мА 90 ... 300 мА
    500 мА 150 ... 500 мА
    • Возможно начало измерения от положительного либо отрицательного полупериода вынужденного тока утечки
    • Время протекания измерительного тока - макс. 3200 мс

    Измерение активного сопротивления заземляющего устройства (RE)

    Номинальный ток выключателя Диапазон Разрешение Ток измерения Погрешность основная
    10 мА 0,01 ... 5,00 кОм 0,01 кОм 4 мА ±(0...+ 10% и.в. + 5 ед.мл.разряда)
    30 мА 0,01 ... 1,66 кОм 12 мА ±(0...+ 10% и.в. + 3 ед.мл.разряда)
    100 мА 1 ... 500 Ом 1 Ом 40 мА ±(0...4% и.в. + 4 ед.мл.разряда)
    300 мА 1 ... 166 Ом 120 мА
    500 мА 1 ... 100 Ом 200 мА ±(0...4% и.в. + 3 ед.мл.разряда)

    Дополнительные технические характеристики измерителя MRP-120:

    Наименование параметра Значение
    Габариты (Ш x В x Г) 230 х 67 х 35 мм
    Масса 0,38 кг
    Дисплей жидкокристаллический, 3 цифры высотой 14 мм
    Диапазон напряжения, при котором производится измерение УЗО 187...250 В
    Номинальная частота сети 50 Гц
    Питание два алкалиновых элемента питания LR6 (размер АА)
    Температурный диапазон 0 ... +40°C
    Температура хранения -20 ... +60°C
    Температура номинальная +20 ... +25°C
    Температурный коэффициент:
    • для напряжения прикосновения
    • для измерения тока отключения

    ± 1% измеряемой величины ± ед. мл. разряда / 10°C
    0,5% измеряемой величины / 10°C
    Время до самовыключения 2 минуты
    Стандарт качества разработка, проект и производство согласно ISO 9001
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности III 300 В согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP40
    Прибор выполняет требования норм IEC 61557
  • Комплект поставки MRP-120

    Наименование Количество
    1. Прибор 1
    2. Документация 1
    3. Зонд острый с разъемом "банан" черный 1
    4. Провод измерительный 1,2 м с разъемами 1
    5. Провод измерительный 1,2 м с разъёмами 1
    6. Зонд острый с разъемом «банан» желтый 1
    7. Зажим "Крокодил" изолированный черный K01 1
    8. Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V (MIE-500, MRP-XXX, MZC-30X, MIC-3, REN-700) 1
    9. Футляр с ремнём М1 1
    10. Адаптер с сетевой вилкой UNI-SCHUKO 1
