Приборы для измерения параметров устройств защитного отключения (УЗО)

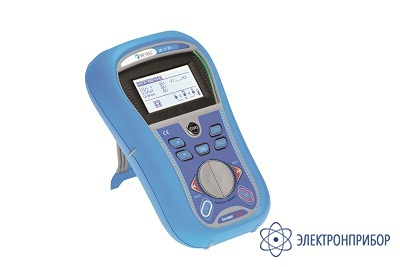

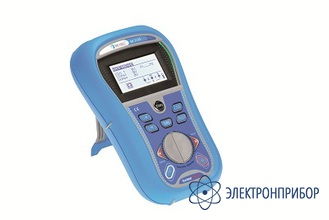

MI 3125B EurotestCOMBO — измеритель параметров безопасности электроустановок

Код товара: 26659
  • 46785-11

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      46785-11

    • Производитель

      Metrel, Словения

    Сертификаты

    Назначение прибора MI 3125B:

    Необычайно лёгкий и компактный измеритель параметров электроустановок. Минимальные габариты этого прибора не помешали размещению в нем таких функций как измерение сопротивления заземления, измерение параметров УЗО типа В, измерение сопротивление изоляции, отсутствием которых страдают многие многофункциональные приборы подобных размеров.

    Функции прибора MI 3125B:

    • Измерение сопротивления изоляции напряжением постоянного тока.
    • Проверка непрерывности защитных проводников токами 200 мА и 7 мА.
    • Измерение сопротивления линии.
    • Измерение сопротивления контура.
    • Измерение сопротивления контура без отключения УЗО.
    • Расчет и отображение предполагаемого тока КЗ.
    • Измерение напряжения (TRMS) и частоты.
    • Контроль порядка чередования фаз.
    • Измерение параметров УЗО (стандартных и селективных А, АС и В типов).
    • Измерение сопротивления заземления по 3-х проводной схеме.

    Отличительные особенности прибора MI 3125B:

    • Встроенная память вмещает более 1000 результатов измерений и позволяет отсортировать их благодаря наличию 3 уровней вложения.
    • Меню помощи отображает диаграммы подключения прибора к электроустановке и помогает реализовать правильную схему измерений.
    • При измерении полного сопротивлении линии или контура пользователь имеет возможность выбрать из встроенной таблицы характеристики используемого в данной цепи предохранителя для быстрой оценки эффективности его применения в данном случае.
    • Красный и зелёный индикаторы по бокам экрана позволяют быстро оценить приемлемость результата измерений в любой функции даже в условиях плохой видимости.
    • Наличие автоматического теста УЗО дает возможность без лишних трудозатрат полностью проверить работоспособность устройства защитного отключения.

  • Технические характеристики прибора MI 3125B:

    Функция Диапазон измерения Разрешение Погрешность измерений
    Сопротивление изоляции U=50 В, 100 В, 250 В:
    R: 0,00 …19,99 МОм  0,01 МОм ±(5% от измер.+ 3 ед.мл.р.)
         20,0 … 99,9 МОм 0,1 МОм ±(10% от измер.)
         100,0 … 199,9 МОм 0,1 МОм ±(20% от измер.)
    U= 500 В, 1 кВ
    R: 0,00 …19,99 МОм  0,01 МОм ±(5% от измер.+ 3 ед.мл.р.)
         20,0 … 99,9 МОм 0,1 МОм ±(5% от измер.)
         100 … 999 МОм 1 МОм ±(10 % от измер.)
    Непрерывность защитного проводника при токе 200 мА  0,00 …19,99 Ом 0,01 Ом ±(3 % от измер.+ 3 ед.мл.р.)
    20,0 … 99,9 Ом 0,1 Ом ±(5 % от измер.)
    100 … 1999 Ом 1 Ом ±(5 % от измер.)
    Непрерывность защитного проводника при токе 7 мА  0,0 …19,9 Ом 0,1 Ом ±(5 % от измер.+ 3 ед.мл.р.)
    20 … 1999 Ом 1 Ом ±(5 % от измер.)
    Полное сопротивление линии / контура  0,00 … 9,99 Ом 0,01 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    10,0… 99,9 Ом 0,1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    100 … 999 Ом 1 Ом ±(10 % от измер.)
    1,00…9,99 кОм 0,01кОм ±(10 % от измер.)
    Сопротивление заземления 0,00 … 19,99 Ом 0,01 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    20,0… 199,9 Ом 0,1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    200 … 9999 Ом 1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    Напряжение 0  … 550 В  1 В ±(2 % от измер.+ 2 ед.мл.р.)
    Частота 0,00 Гц … 9,99 Гц 0,01 Гц ±(2 % от измер.+ 1 ед.мл.р.)
    10,0 Гц…499,9 Гц 0,1 Гц
    Чередование фаз 1.2.3 или 2.1.3
    Номинальный отключающий ток I∆N 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
    Напряжение прикосновения 0,0 …19,9 В 0,1 В (от 0% до 15%) от измер.+ 10 ед.мл.р.
    20,0…99,9 В 0,1 В (от 0% до 15%) от измер.
    Время срабатывания 0 … 2 с 0,1 мс ±1 мс
    Ток срабатывания 0,2 x I∆N …2,2 x I∆N   0,05 x I∆N ±0,1 x I∆N
    Питание 6 шт. алкалиновых/аккумуляторных батареи размер АА
    Категория перенапряжения 600 В CAT III; 300 В CAT IV
    Класс защиты от поражения электротоком Двойная изоляция
    Подключение к ПК USB, RS-232
    Масса 1 кг
    Габаритные размеры 140 х 80 х 230 мм

  • Комплект поставки MI 3125B EurotestCOMBO

    № Наименование Количество
    1. Измеритель MI 3125B 1
    2. Измерительный трёхпроводный кабель 1,5 м 1
    3. Измерительный кабель с евровилкой 1
    4. Наконечники черный, синий, зеленый 1
    5. Зажимы «крокодил» черный, синий, зеленый 1
    6. Адаптер питания 1
    7. Аккумуляторные батареи 6
    8. Ремни для переноски 2
    9. Краткое руководство по эксплуатации 1
    10. CD диск с ПО Eurolink PRO и полным РЭ в электронном виде 1
    11. Интерфейсные кабели USB и RS-232 1
    12. Сертификат о калибровке 1
